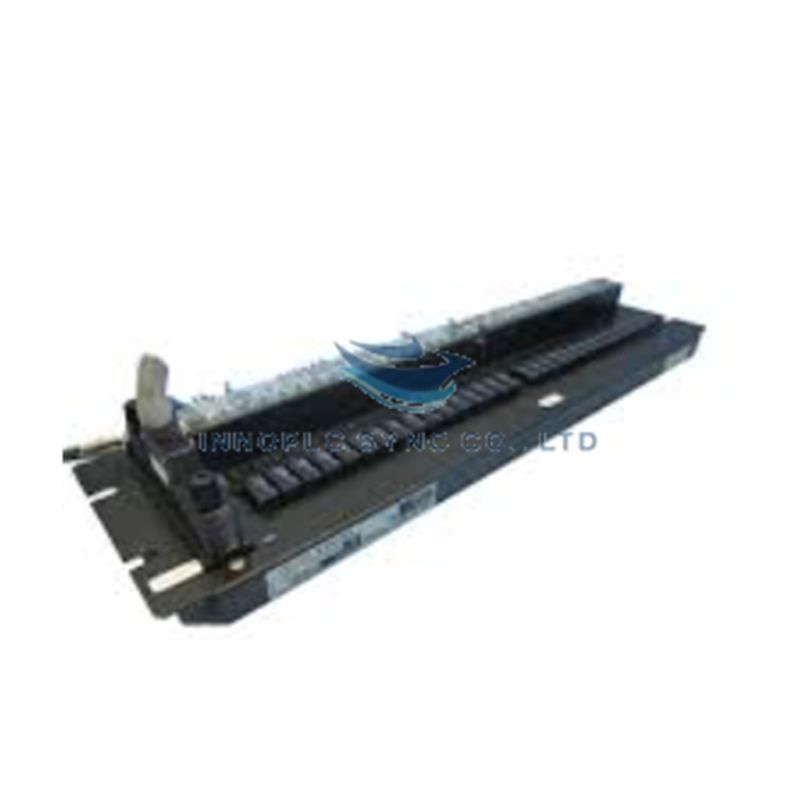

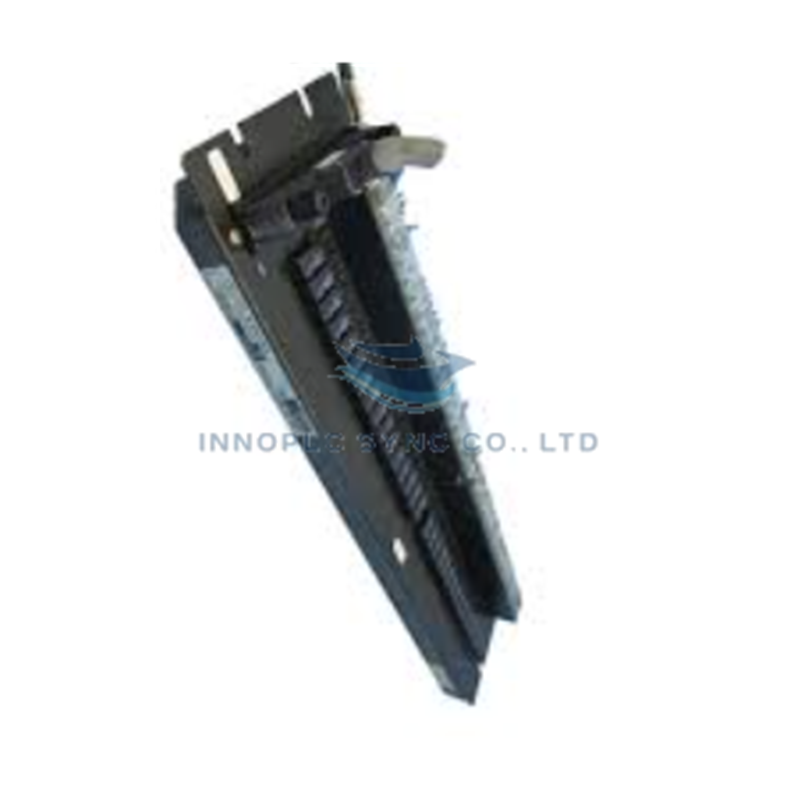

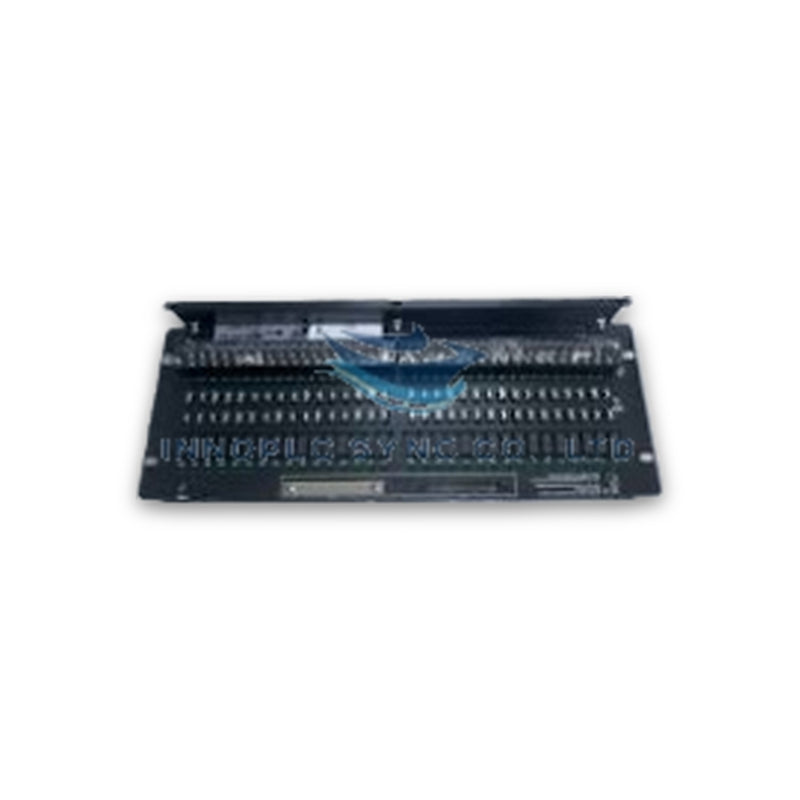

Yokogawa SARM55C Dijital Röle Çıkış Terminal Kartı
CENTUM VP / CENTUM CS 3000 sistemlerinde röle çıkışı yürütmesi için yapılandırılan ve SARM55C Dijital Röle Çıkış Terminal Kartı olarak da kataloglanan Yokogawa SARM55C, 32 dijital kanal için doğrudan fiziksel/elektriksel yürütme sağlar.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | SARM55C Terminal Kartı |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 2.2 kg |
| Boyutlar | Standart Yokogawa rafa montaj ayak izi |
| Çalışma Sıcaklığı | -20 ila +70 deg C |
| Güç Tüketimi | Sahadan sağlanan 24 VDC güç |
| Kanal Sayısı | 32 röle çıkış kanalı |
| Çıkış Tipi | Röle kontağı (modele bağlı olarak Form A veya Form C) |
| Saha Terminalleri | M4 vidalı terminaller |
| İzolasyon | Kanal-kanal ve kanal-sistem izolasyonu |
| Koruma | Gerilim darbesi koruması için endüktif yük bastırma |
| Montaj | Rafa montajlı, Yokogawa I/O sistemleriyle uyumlu |
| Çevresel Tolerans | Koruyucu kaplamalı endüstriyel sınıf PCB |
Dijital Döngü İzolasyonu ve Röle Çıkışı Özellikleri
Arabirim ünitesi, kontrol elektroniğini yüksek gerilimli saha geçici rejimlerinden izole etmek için 32 röle kanalının tamamında galvanik kanal-kanal ve kanal-sistem izolasyonu sağlar. Entegre endüktif yük bastırma devresi, selenoidler ve ara röleler gibi endüktif saha cihazlarının neden olduğu ters gerilim darbelerini sönümler. Kanal yönlendirmesi, arka panel veri yolu boyunca sinyal bütünlüğünü koruyarak yüksek yoğunluklu dijital yürütme mimarisinde toplam döngü gürültüsünü düşük tutar.
Sıkça Sorulan Sorular
S: SARM55C terminal kartı hangi boyuttaki saha kablolama bağlantılarını destekler?
C: Kart, saha kablolama bağlantıları için güvenli mekanik sıkıştırma ve düşük dirençli elektriksel temas sağlamak üzere M4 vidalı terminaller kullanır.
S: Selenoidler gibi endüktif yükler anahtarlanırken gerilim darbeleri nasıl yönetilir?
C: Her kanalda, endüktif gerilim darbelerini soğurmak ve röle kontağının ömrünü uzatmak için kart üzerinde endüktif yük bastırma bulunur.
S: Kanallar Form A veya Form C kontakları olarak yapılandırılabilir mi?
C: Kontak yapılandırması (Form A veya Form C), seçilen SARM55C kartının belirli donanım modeli varyantına bağlıdır.
Saha Montajı Talimatları
- Terminal kartını Yokogawa I/O raf çerçevesine güvenli şekilde monte edin ve mekanik mandalların düzgün biçimde kilitlendiğini doğrulayın.
- Ortam kabin sıcaklıklarının -20 ila +70 deg C çalışma aralığı içinde kalmasını sağlayın.
- Saha kablolarını uygun boyutlu halka veya çatal pabuçlar kullanarak M4 vidalı terminallere bağlayın; yüksek titreşim altında gevşek temasları önlemek için tüm bağlantıları eşit torkla sıkın.
- Çıkış yüklerine enerji vermeden önce sahadan sağlanan 24 VDC güç hatlarını doğru kutuplamayla bağlayın.
- Yerleşik darbe ve gürültü bastırma devrelerinin etkinliğini en üst düzeye çıkarmak için kabinin uygun şekilde topraklandığından emin olun.
