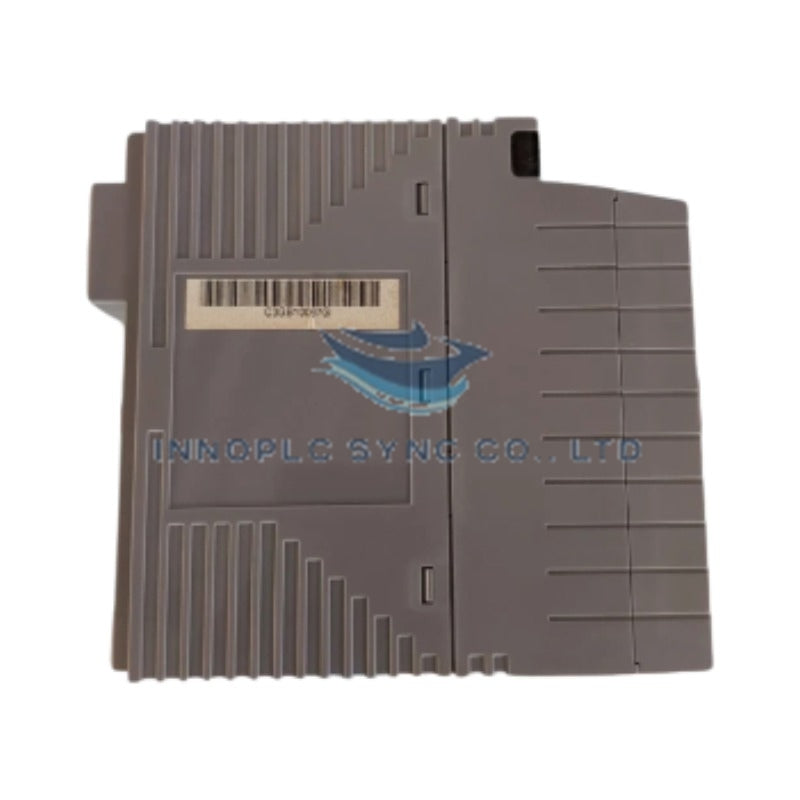

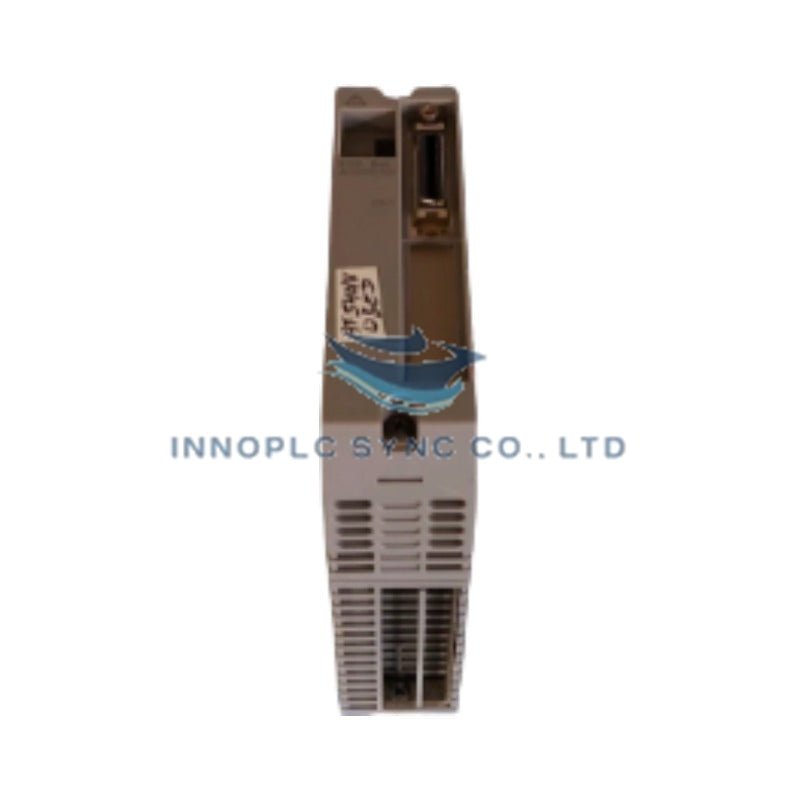

Yokogawa PS13*B FA-M3 Güç Kaynağı Modülü
Yokogawa PS13*B, PS13 Güç Kaynağı Modülü olarak da kataloglanan, Yokogawa FA-M3 PLC taban üniteleri içinde şebeke seviyesindeki AC gücünü regüle edilmiş 5 VDC arka panel gücüne dönüştüren özel bir donanım bileşenidir.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | PS13*B |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 0.5 kg |
| Boyutlar | 100 mm x 50 mm x 75 mm |
| Çalışma Sıcaklığı | -20 deg C ile +60 deg C arası |
| Güç Tüketimi | 15 W çıkış kapasitesi |
| Giriş Gerilim Aralığı | 100 - 240 VAC |
| Çıkış Gerilimi | 5 VDC |
| Çıkış Akımı | 3 A |
Kanal İzolasyonu ve Çevrim Gücü Koşullandırması
PS13*B, gelen AC şebeke hatlarını aşağı akıştaki işlemci ve I/O modülü mikroişlemcilerinden ayırmak için primerden sekondere yüksek frekanslı transformatör izolasyonu içerir. Entegre hat filtresi ağları, DC dönüşümü gerçekleşmeden önce yüksek frekanslı gerilim darbelerini ve geçici hat gürültüsünü ortadan kaldırır. Bu dahili güç koşullandırma mimarisi, ortak mod gürültüsünün arka panel iletişim veriyoluna aktarılmasını önleyerek birbirine bağlı modüller arasındaki temiz güç hatlarını korur ve PLC rafına bağlı analog I/O çevrimleri ile soğuk uç kompanzasyonu (CJC) devrelerinde sinyal kararlılığını sürdürür.
Sıkça Sorulan Sorular
S: PS13*B'nin FA-M3 genişleme rafları için sağladığı ana gerilim çıkışı nedir?
Y: Modül, AC şebeke gücünü doğrudan FA-M3 arka panel veriyoluna 3 A'ye kadar akım sağlayan kararlı bir 5 VDC hattına regüle eder.
S: PLC sistemi yük altındayken PS13*B çalışırken değiştirilebilir mi?
Y: Hayır, elektrik arkını ve arka panel veriyolu hasarını önlemek için güç kaynağı modülünü taban raftan çıkarmadan veya takmadan önce modül terminal bloğuna gelen primer AC gücü kesilmelidir.
Saha Kurulum Talimatları
- Güç kaynağı modülünü, mandal belirgin bir tıklamayla yerine oturana kadar FA-M3 taban ünitesinin en soldaki özel yuvasına takın.
- Giriş vidalı terminallerine kablo bağlantısı yapmadan önce primer AC besleme hatlarının enerjisiz olduğundan emin olun.
- Sürekli şasi topraklaması sağlamak için koruyucu topraklama kablosunu krimpleme halkalı kablo pabucu kullanarak doğrudan modül toprak terminaline bağlayın.
- Engellenmeden doğal konveksiyonla soğutma sağlamak için modül gövdesinin üstünde ve altında en az 50 mm dikey boşluk bırakın.
- AC gücünü uygulayın ve aşağı akış CPU yürütmesini etkinleştirmeden önce ön paneldeki güç LED'inin sürekli yandığını doğrulayın.
