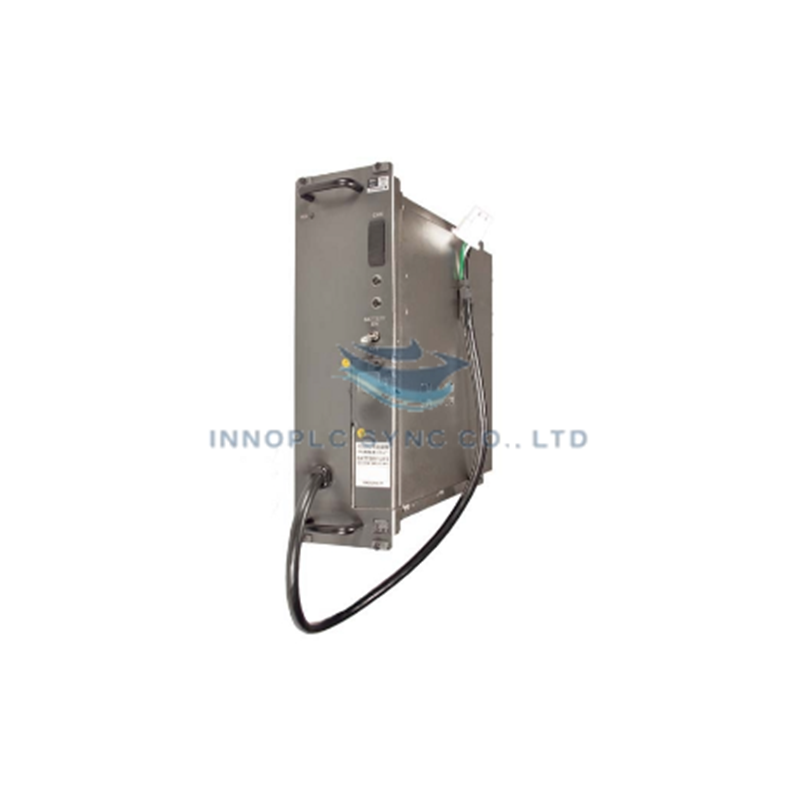

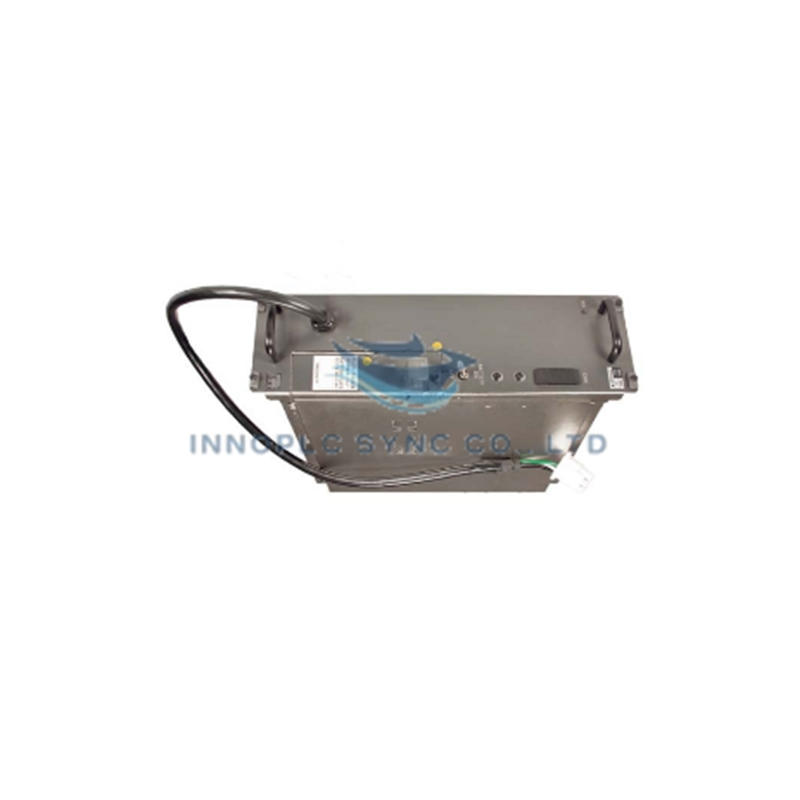

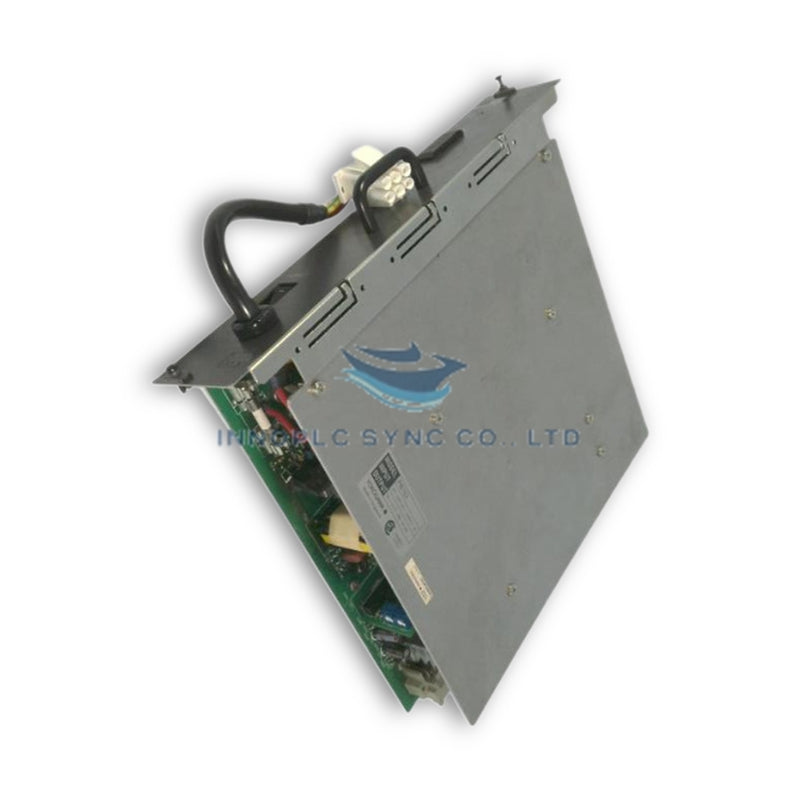

Yokogawa PS11*C Güç Kaynağı Modülü
Yokogawa PS11*C, PS11 Güç Kaynağı Modülü olarak da kataloglanır ve Yokogawa sistem rafı montajlarında AC'den DC'ye güç dönüşümü için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | PS11*C |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 0.8 kg |
| Boyutlar | 150 mm x 100 mm x 50 mm |
| Çalışma Sıcaklığı | -10 deg C ile +60 deg C arası |
| Güç Tüketimi | Nominal 60 W |
| Giriş Gerilimi | 100 ile 240 VAC arası |
| Çıkış Gerilimi | 24 VDC |
| Çıkış Akımı | 2.5 A |
| Verimlilik | %85'ten fazla |
Kanal İzolasyonu ve Proses Döngüsü Güç Kararlılığı
PS11*C, birincil şebeke elektriğini dahili 24 VDC sistem güç baralarından ayırmak için birincil-sekonder transformatör izolasyonu kullanır. Dahili anahtarlamalı regülatörler, çıkış gerilimi kararlılığını dar toleranslar içinde koruyarak analog giriş kartlarını ve soğuk bağlantı noktası kompanzasyonu (CJC) devrelerini hat gerilimi dalgalanmalarından korur. Kanaldan kanala izolasyon topolojisi, ortak modlu toprak döngülerini ve hat gürültüsünü bastırarak yerel arka panelden beslenen 4-20 mA HART enstrümantasyon döngülerindeki sinyal bütünlüğünü korur.
Sıkça Sorulan Sorular
S: Çıkışta aşırı akım veya kısa devre durumları için hangi koruma mekanizmaları bulunur?
Y: Modül, aşırı akım veya doğrudan arıza koşullarında çıkış gücünü sınırlayan dahili elektronik akım sınırlama devrelerini içerir ve yük arızası giderildiğinde nominal 24 VDC bara çıkışını otomatik olarak geri yükler.
S: PS11*C modülü zorlamalı soğutma olmadan sızdırmaz kontrol panolarına monte edilebilir mi?
Y: Evet, %85'i aşan dönüşüm verimliliği sayesinde ısı dağılımı en aza indirilir. Ancak doğal konveksiyonla soğutma için şasinin havalandırma deliklerinin üstünde ve altında 50 mm boşluk bırakılarak dikey montaj yönü kullanılmalıdır.
Sahada Montaj Kılavuzu
- Montaj veya terminal kablolaması işlemine başlamadan önce ana AC güç dağıtım kesicisinin kilitlendiğinden ve üzerine uyarı etiketi asıldığından emin olun.
- PS11*C modülünü sistem taban şasisindeki özel yuvayla hizalayın ve arka panel konektörleri tam olarak oturana kadar sıkıca bastırın.
- Rafla mekanik bağlantıyı ve sürekli toprak bağlantısını korumak için şasinin üst ve alt sabitleme vidalarını sıkın.
- 100-240 VAC besleme hattını ve koruyucu toprak (PE) bağlantısını, kıvrılmış halka terminalleri kullanarak doğrudan birincil terminal bloğuna bağlayın.
- Birincil AC gücünü verin ve alt akış I/O modüllerine güç vermeden önce yeşil DC çıkış durum göstergesinin yandığını doğrulayın.
