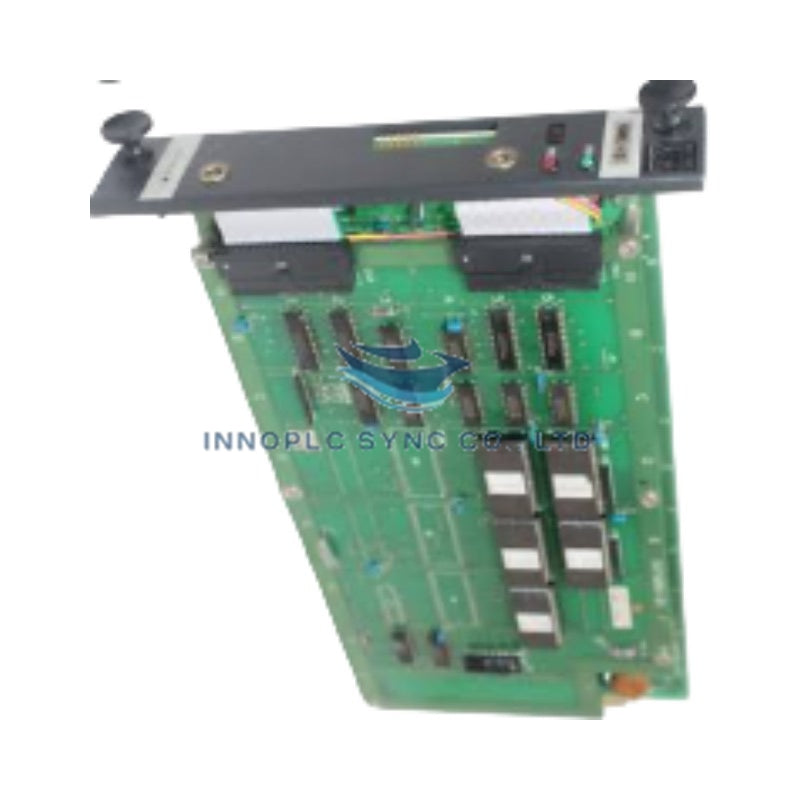

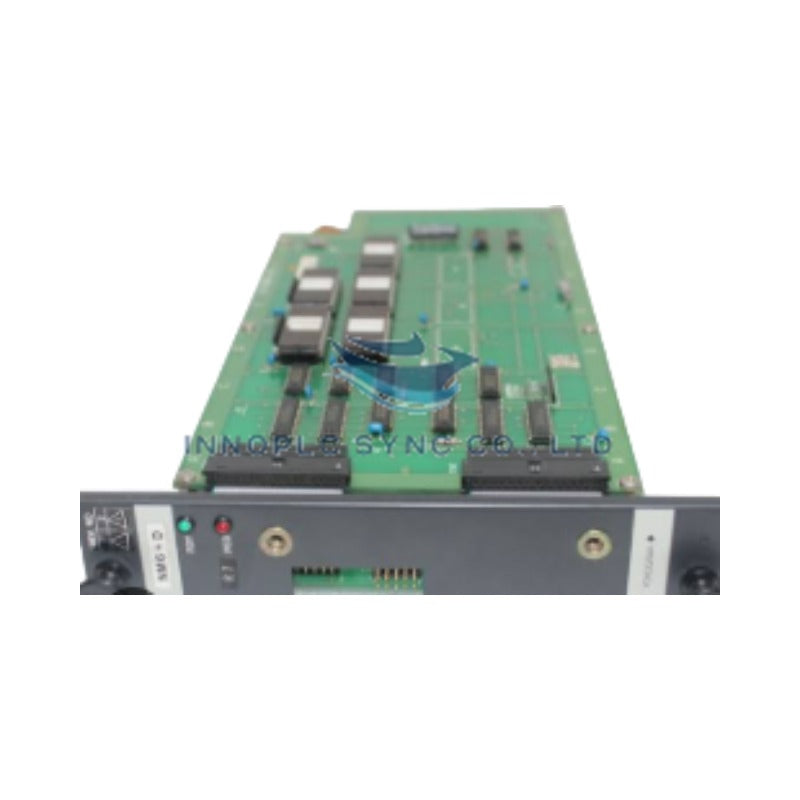

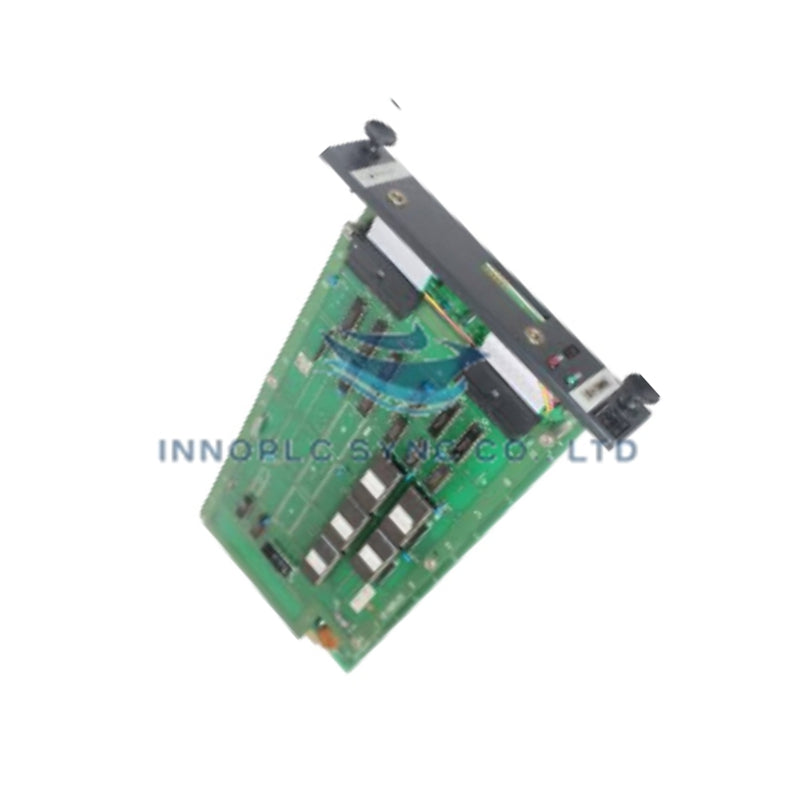

Yokogawa NM29*A Ağ İletişim Modülü
Yokogawa NM29*A, NM29 Ağ İletişim Modülü olarak da kataloglanan, Yokogawa dağıtık kontrol sistemi ağları içinde yüksek hızlı veri alışverişi ve yedekli port yönlendirmesi için özel bir donanım bileşeni olarak çalışır.
Sonek Ayrıntıları ve Model Matrisi
Stil kodu revizyonu, temel ağ modülü serisi için fiziksel konektör düzenlerini ve devre tasarımı güncellemelerini belirtir.
| Kod Öğesi | Spesifikasyon / Açıklama |
|---|---|
| NM29 | Ağ iletişim modülü serisi için temel model tanımı |
| *A | Devre tasarımı düzenini ve fiziksel arayüz revizyonunu belirten Stil Kodu Revizyon A |
Donanım Spesifikasyonları
| Parametre | Spesifikasyon |
|---|---|
| Model | NM29*A |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 1.3 kg |
| Boyutlar | 330 mm x 250 mm x 60 mm |
| Çalışma Sıcaklığı | 0 - 60 derece C |
| Güç Tüketimi | 24 VDC / 5 VDC arka panel beslemeli |
| Modül Tipi | Ağ İletişim Modülü / Ağ Arayüzü |
| Yedeklilik | Çift yedekli port yönetimi |
| Sistem Uyumluluğu | Yokogawa CENTUM VP / CS 3000 |
Kanal-Kanal İzolasyonu ve DCS Ağı Entegrasyonu
Yokogawa NM29*A, düğüm denetleyicileri ile saha enstrümantasyon ağları arasındaki deterministik veri iletimini koordine eder. Elektriksel geçici rejimlerin iletişim hatları üzerinden yayılmasını önlemek için kart, saha tarafı veriyolları ile ana arka panel mantığı arasında kanal-kanal izolasyon devreleri içerir. Modül, 4-20 mA HART çevrim protokolü telemetrisi ve FOUNDATION Fieldbus saha cihazı sinyalleri de dahil olmak üzere saha veri yolu paketlerini işler ve yoğun veri trafiği altında sinyal bütünlüğünü korur. Entegre donanım tanılama rutinleri, veri yolu sürekliliğini izler ve bağlantı zayıflaması veya paket bozulması algılandığında otomatik olarak ikincil yedekli iletişim portlarına geçiş yapar.
Sıkça Sorulan Sorular
S: NM29*A, ağ kablosu arızası sırasında yedekli port geçişini nasıl gerçekleştirir?
Y: Modül, birincil ve ikincil iletişim kanallarındaki hat bütünlüğünü sürekli izler. Etkin portta paket kaybı veya fiziksel bağlantı kopması algılandığında, dahili iletişim işlemcisi tarama zamanlamasını veya sistem mantığı yürütmesini kesintiye uğratmadan veri trafiğini yedek porta aktarır.
S: Aktif bir raf grubunda NM29*A değiştirilirken donanımsal kısıtlamalar var mıdır?
Y: Çalışırken değiştirme işlemi, hedef modül çıkarılmadan önce düğüm bağlantılarının kesilmesini önlemek için ikincil yedekli iletişim modülünün tamamen beslenmiş, senkronize olmuş ve etkin veri yolu trafiğini taşıyor olmasını gerektirir.
S: NM29*A'yı yüksek frekanslı veri yolu parazitlerine karşı hangi topraklama düzenekleri korur?
Y: Modül, şasinin kılavuz raylarına entegre toprak kontaklarına ve ekranlı konektör muhafazalarına dayanır; bunlar yüksek frekanslı elektriksel gürültüyü doğrudan ortak kabin topraklama düzlemine yönlendirir.
Saha Kurulum Talimatları
- Modül kartının kenarlarını alt raf kılavuz raylarıyla hizalayın ve çıkarma kolları yerine sağlam biçimde kilitlenene kadar kartı hedef yuvaya düzgünce itin.
- Arka panel iletişim çevrimlerini etkinleştirmeden önce hem birincil hem de ikincil ağ kablolarının belirlenmiş RJ-45 veya fiber optik portlarına güvenli biçimde bağlandığından emin olun.
- Ağ iletişim hatları için özel kablo kanalı güzergahı kullanın ve bunları yüksek güçlü AC dağıtım hatlarından ve motor sürücü kablolarından ayrı tutun.
- Sistem kabini topraklama barasının düşük empedanslı bakır iletkenler kullanılarak koruyucu toprağa (PE) bağlandığını doğrulayın.
- Bağlantının kurulduğunu ve düğüm senkronizasyonunun doğru olduğunu doğrulamak için enerji verdikten sonra modülün ön panelindeki bağlantı LED'lerini kontrol edin. 1|
