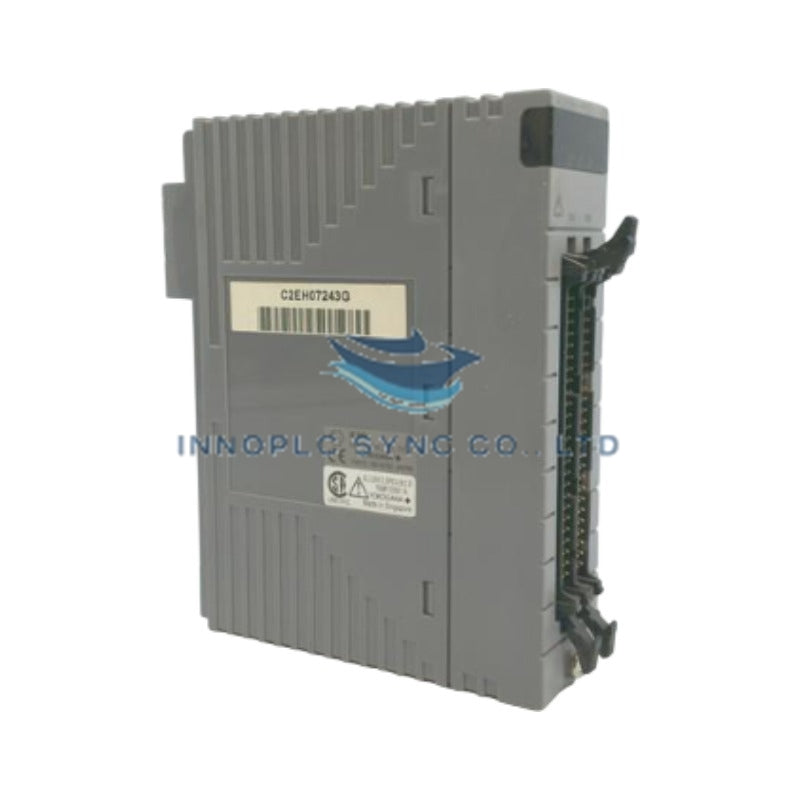

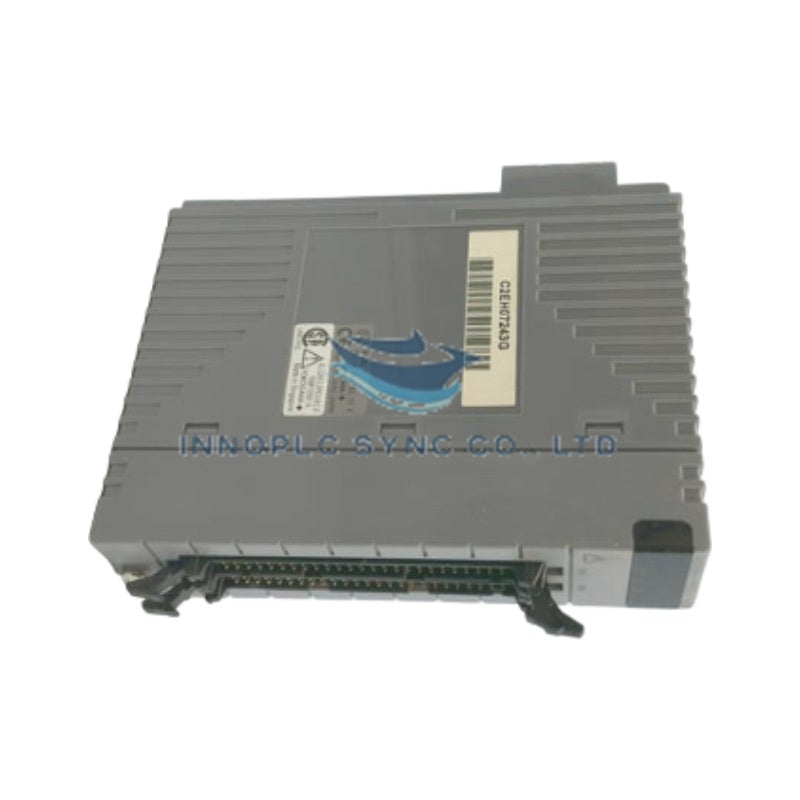

Yokogawa MAC2*A Çok Noktalı Analog Kontrol Kartı
Yokogawa MAC2*A olarak da MAC2-A Çok Noktalı Analog Kontrol Kartı adıyla kataloglanan bu ürün, Yokogawa DCS ve PLC kontrol platformlarında çok çevrimli sürekli proses kontrolü ve analog sinyal koşullandırma için özel bir donanım bileşeni olarak çalışır. Kart, ana işlemcide kontrol çevrimi gecikmelerine yol açmadan basınç, diferansiyel debi ve sıcaklık gibi proses değişkenlerine ait giriş ölçüm verilerinin alınmasını ve çıkış çevrimlerinin yürütülmesini eş zamanlı olarak yönetir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | MAC2*A |
| Marka | Yokogawa |
| Parça Numarası | MAC2-A |
| Menşei | Japonya |
| Ağırlık | 0.70 kg (1.53 lbs) |
| Boyutlar | Standart Yokogawa kart rafı boyutları |
| Çalışma Sıcaklığı | 0 deg C ila +55 deg C |
| Güç Tüketimi | Standart arka panel güç tahsisi |
| Modül Tipi | Çok Noktalı Analog Kontrol Kartı / VDC Mantık G/Ç |
| Sinyal İşleme | Çok çevrimli analog giriş verisi toplama ve analog çıkış kontrolü |
4-20 mA HART ve Fieldbus İletişim Protokolleri
Yokogawa MAC2*A analog kontrol kartı, saha tarafındaki 4-20 mA akım çevrimlerini arka panel mantık devrelerinden ayırmak için kanal-kanal izolasyon topolojisi kullanır; böylece ortak mod gürültüsü ve topraklama çevrimi potansiyel farkları bastırılır. Dahili soğuk eklem kompanzasyonu (CJC) ve analogdan dijitale filtreleme, değişken çalışma ortamlarında dönüşüm doğruluğunu güvence altına alırken yapılandırılabilir PID kontrol algoritmaları, yüksek hızlı ve deterministik çevrim güncellemeleri sağlamak üzere doğrudan kart işlemcisinde yürütülür.
Sık Sorulan Sorular
S: MAC2*A kontrol kartında PID kontrol çevrimi parametreleri nasıl yapılandırılır?
Y: Kontrol parametreleri, kazanç programları ve çevrim yapılandırmaları, standart Yokogawa sistem yapılandırma yazılımı araçları kullanılarak doğrudan modüle programlanır ve indirilir.
S: Saha kablolama arızalarının kart üzerindeki bitişik kontrol çevrimlerini etkilemesini önleyen mekanizma nedir?
Y: Entegre kanal-kanal galvanik izolasyonu, münferit çevrim devrelerini birbirinden ayırarak bir saha cihazı hattındaki açık veya kısa devrenin bitişik çevrim işleme süreçlerini ya da arka panel mantık işlemlerini olumsuz etkilememesini sağlar.
Saha Kurulum Talimatları
- Hassas konektör pinlerini elektriksel geçici hasarlardan korumak için MAC2*A kartını hedef alt raf yuvasına takmadan önce sistem arka paneli güç bağlantısının kesildiğini doğrulayın.
- Analog giriş/çıkış kablolarını yüksek gerilimli AC hatlarından veya değişken frekanslı sürücü (VFD) çıkış kablolarından ayrı, özel ve topraklanmış metalik kanallar içinden geçirin.
- Sinyal kablosu ekranlamasını kontrol panosu topraklama barasında tek bir topraklama noktasında sonlandırın; uygun sınıftaki muhafazalarda kanal girişleri için en az 5 tam tur NPT diş kavramasına uyun.
- Mahfaza ortam sıcaklıklarının 0 deg C ila +55 deg C aralığında kaldığını doğrulayın ve standart ısı dağılımını sağlamak için kart kasası boyunca dikey hava akışının engellenmemesini sağlayın.
