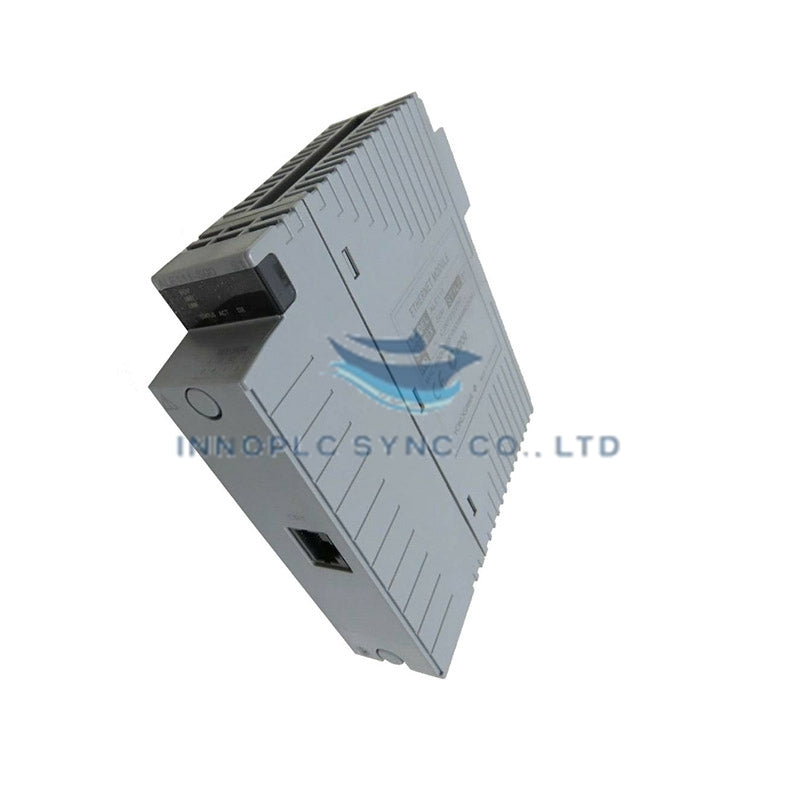

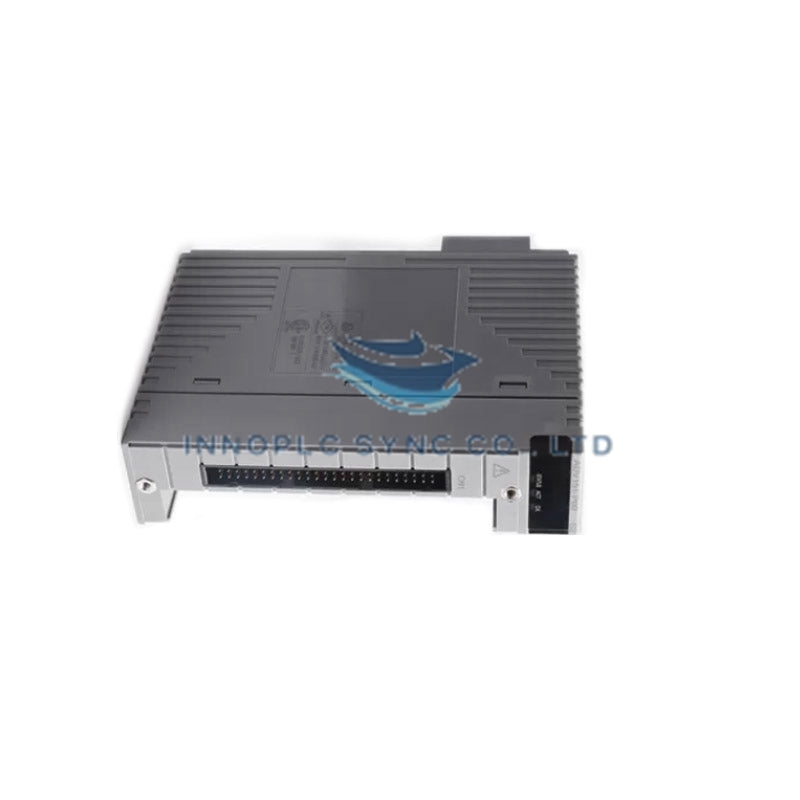

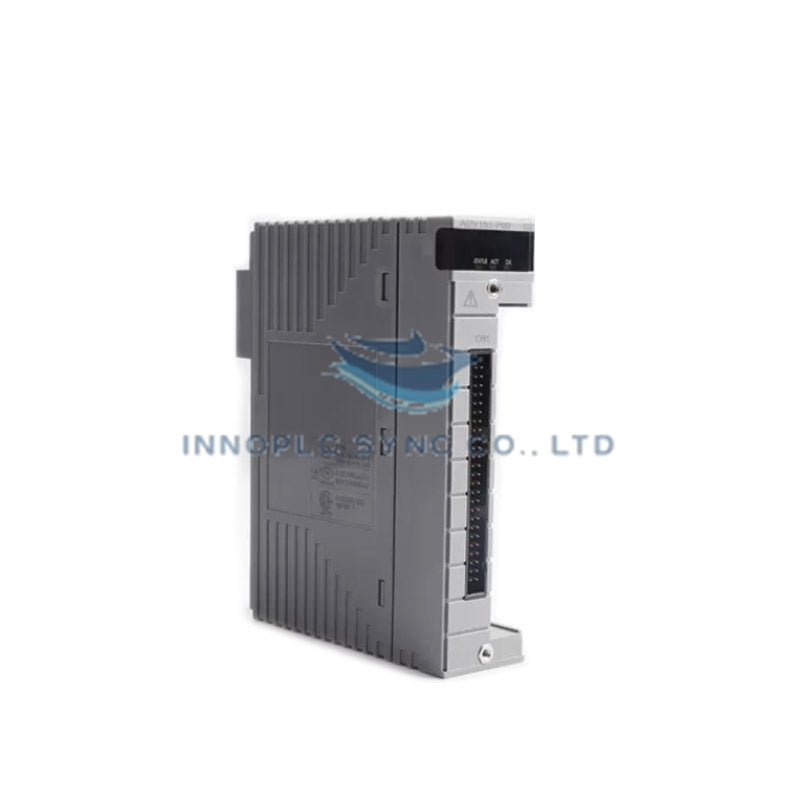

Yokogawa ALR121-S01 Seri Haberleşme Modülü
ProSafe-RS kontrol platformlarında seri veri alışverişi için yapılandırılan Yokogawa ALR121-S01 veya ALR121-S01 Seri İletişim Modülü olarak da kataloglanan bu ürün, doğrudan fiziksel/elektriksel uygulama sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | ALR121-S01 |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 0.34 kg |
| Boyutlar | Standart Yokogawa yuva genişliği |
| Çalışma Sıcaklığı | 0 - 55 deg C |
| Güç Tüketimi | 0.5 A (akım tüketimi) |
| Arayüz | RS-422, RS-485 (4 telli sistem) |
| Maks. İletim Mesafesi | 15 m (RS-422), 1200 m (RS-485) |
| İletim Hızı | 1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps |
| Bağlantı Türü | 2x D-sub 9 pimli dişi veya 2x M4 vidalı klemens (5 kutuplu) |
| Sistem Uyumluluğu | S2SC70S, SSC60S, SSC50S, SSC57S, SNB10D |
Kanal-Kanala İzolasyon ve Seri Protokoller
Yokogawa ALR121-S01 modülü, Modbus slave ve alt sistem iletişimi için tasarlanmış yarı çift yönlü RS-422 ve RS-485 seri arayüzleri içerir. Entegre izolasyon devresi, Güvenlik Kontrol İstasyonu (SCS) alt rafı ile harici Modbus master cihazları arasındaki toprak potansiyeli farklarını ve ortak mod geçici rejimlerini azaltır. Başlat-durdur senkronizasyonu ve yapılandırılabilir parite denetimini destekleyen modül, yüksek yoğunluklu proses otomasyonu ortamlarında RS-485 ağlarında 1200 m'ye kadar iletim mesafelerinde sinyal kararlılığını korur.
Sıkça Sorulan Sorular
S: ALR121-S01 RS-485 arayüzü kullanılırken kablolama bağlantı sınırları nelerdir?
C: RS-485 çok noktalı bağlantısı, uygun hat sonlandırma direnci eşleştirmesiyle standart 4 telli ekranlı bükümlü çift kablo kullanılarak maksimum 1200 m kablo mesafesini destekler.
S: ALR121-S01, enerjili bir güvenlik kontrol ünitesi ana kartına takılabilir mi?
C: Veri yolu mantık kesintilerini ve saha alıcı-verici hasarını önlemek için modül takma veya çıkarma işlemleri Yokogawa ProSafe-RS raf enerjisini kesme gerekliliklerine ya da belirlenmiş çalışırken değiştirme prosedürlerine uygun olmalıdır.
Saha Kurulum Yönergeleri
- ALR121-S01'i S2SC70S veya SSC60S gibi taban ünitelerine yerleştirmeden önce ana alt rafın enerjisini kesin.
- Sinyal hatlarını M4 vidalı klemenslerde önerilen 1.2 N m torkla sonlandırın veya D-sub 9 pimli konektörleri kilitleme vidalarıyla sabitleyin.
- RS-485 4 telli seri segmentinin her iki fiziksel ucuna standart 120 ohm hat sonlandırma dirençleri uygulayın.
- Toprak döngüsü akımı kuplajını önlemek için kablo ekranı drenajlarını tek bir noktadan yerel güvenlik şasisi topraklama barasına bağlayın.
- Düşük gerilimli RS-422/RS-485 seri hatlarını AC gücü ve yüksek akımlı röle kablolarından ayırmak için özel kablo güzergâh kanallarını koruyun.
