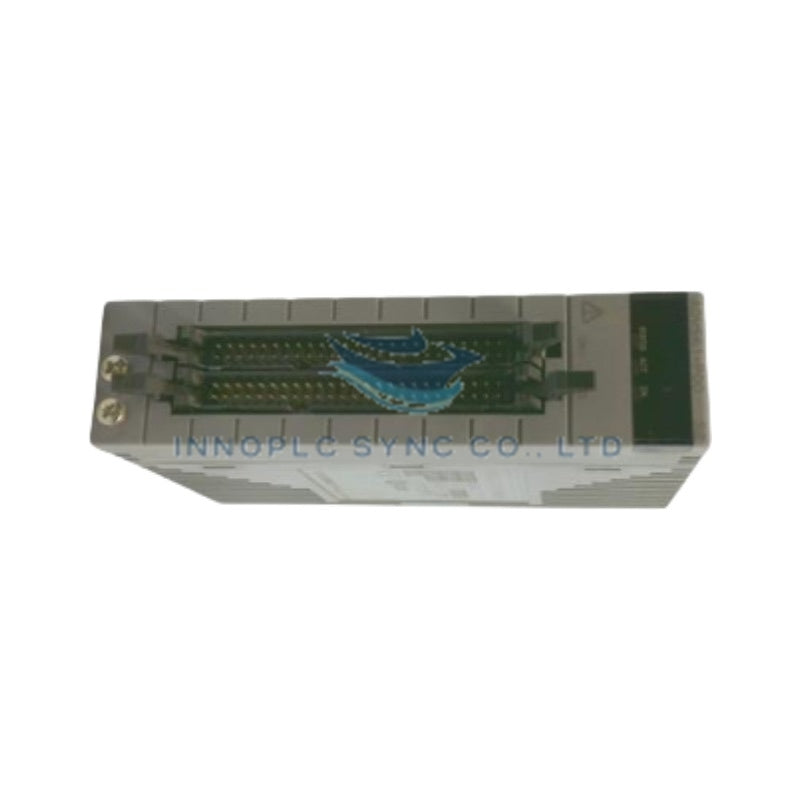

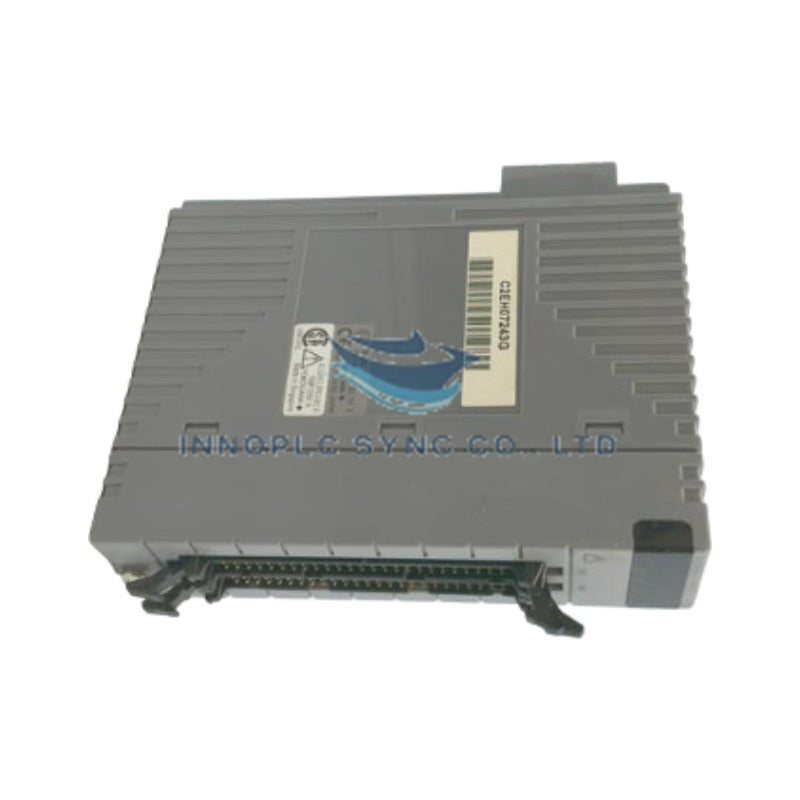

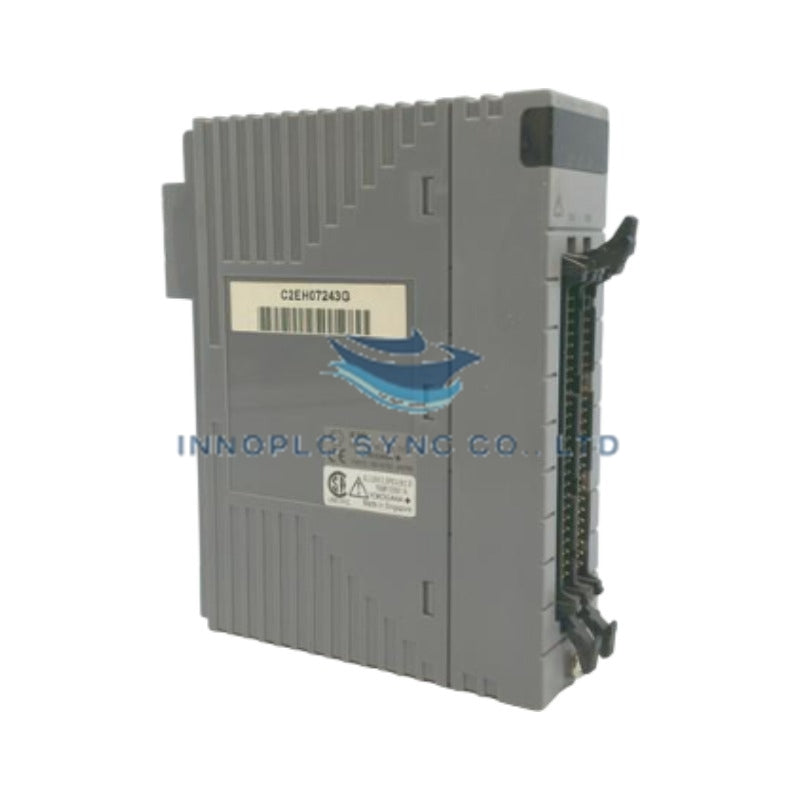

YOKOGAWA ADV561-P00 Akım Sönümleme Çıkış Modülü
Yokogawa ADV561-P00, ADV561 Dijital Çıkış Modülü olarak da kataloglanan, CENTUM DCS platformlarında yüksek yoğunluklu ayrık yük kontrolü ve akım sönümlemeli çalıştırma için özel bir donanım bileşeni olarak görev yapar.
Ek Kodlarının Açıklaması ve Model Matrisi
| Temel Katalog Numarası | Ek Kodu | Seçenek Kodu | İşlevsel Açıklama / Yapılandırma |
|---|---|---|---|
| ADV561 | -P00 | -- | 64 Kanallı Akım Sönümlemeli Dijital Çıkış Modülü (Standart Tip) |
| ADV561 | -P50 | -- | 64 Kanallı Akım Sönümlemeli Dijital Çıkış Modülü (Darbe Genişliği / Zaman Orantılı Çıkışlı) |
| ADV561 | -P00 | /D5A00 | Arabirim Adaptörlü 64 Kanallı Akım Sönümlemeli Dijital Çıkış Modülü |
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | ADV561-P00 |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 0,27 kg (0,60 lb) |
| Boyutlar | Standart CENTUM FIO G/Ç Modülü Form Faktörü |
| Çalışma Sıcaklığı | 0 - 50 °C |
| Güç Tüketimi | 5,0 VDC sistem veri yolu tüketiminde maks. 450 mA |
| Kanal Sayısı | 64 kanal |
| Anma Uygulama Gerilimi | 24 VDC |
| Çıkış Formatı | Akım sönümlemeli |
| Çıkış AÇIK Gerilimi | Anma yük akımında maks. 2,0 VDC |
| İzolasyon Dayanım Gerilimi | Çıkış sinyalleri ile sistem mantığı arasında 1 dakika boyunca 1,5 kV AC |
Kanal-Kanal İzolasyonu ve DCS Entegrasyonu
ADV561-P00, sistem veri yolu işlemlerini saha tarafındaki elektriksel parazitlerden korumak için optik kanal-sistem izolasyonuyla birleştirilmiş yüksek yoğunluklu anahtarlama devreleri içerir. 64 kanallı akım sönümlemeli yapılandırmada çalışan çıkış transistörleri, maksimum 2,0 VDC AÇIK durum gerilim düşüşünü koruyarak harici 24 VDC yüklerini anahtarlar. Entegre mantık devreleri, durum ve çalıştırma sinyallerini doğrudan 4-20 mA HART döngüsü ve DCS sinyal arabirimi yapıları üzerinden yönlendirerek CENTUM otomasyon mimarisi genelinde yüksek yoğunluklu ayrık yürütmeyi sürdürür.
Sıkça Sorulan Sorular
S: ADV561-P00 modülünde hangi çıkış devresi topolojisi kullanılır?
C: Modül, harici 24 VDC besleme hatlarını toprağa anahtarlamak üzere tasarlanmış akım sönümlemeli bir çıkış formatı kullanır.
S: AÇIK durumdayken bir çıkış noktası üzerindeki maksimum gerilim düşüşü nedir?
C: Tam anma çıkış akımında maksimum çıkış AÇIK durum gerilim düşüşü 2,0 VDC'dir.
S: Tek bir ADV561-P00 kartında kaç ayrık çıkış noktası bulunur?
C: Modül, tek bir FIO form faktörlü modül üzerinde 64 ayrık dijital çıkış kanalı içerir.
Saha Kurulum Yönergeleri
- ADV561-P00 kartını takmadan veya çıkarmadan önce hedef G/Ç düğümü kasasının enerjisini kesin.
- Modül devre kartı kenarlarını arka panel yuvasındaki kart kılavuzlarıyla hizalayın ve kilitleme tırnakları oturana kadar sıkıca itin.
- Harici 24 VDC güç kaynaklarını ve yükleri, akım sönümlemeli kutupluluk kısıtlamalarına uygun şekilde bağlayın.
- Kapasitif parazit kuplajını önlemek için yüksek yoğunluklu çok iletkenli çıkış kablolarını kabin kablo kanallarındaki yüksek gerilimli AC hatlarından ayırın.
- Saha kablolaması kablo ekranlarını Yokogawa DCS kurulum standartlarına uygun olarak doğrudan ana topraklama barasına sabitleyin.
