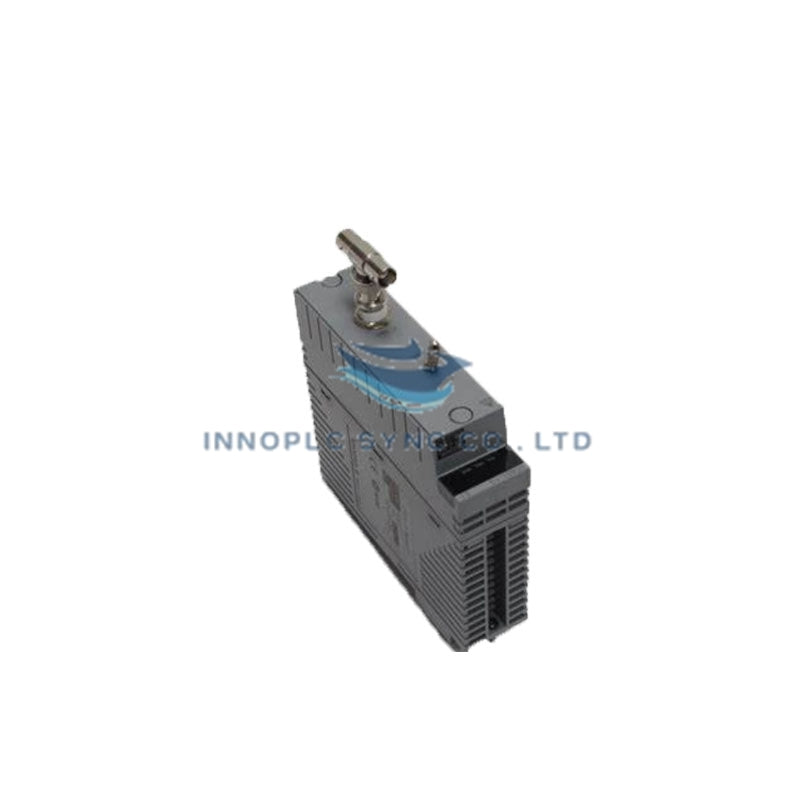

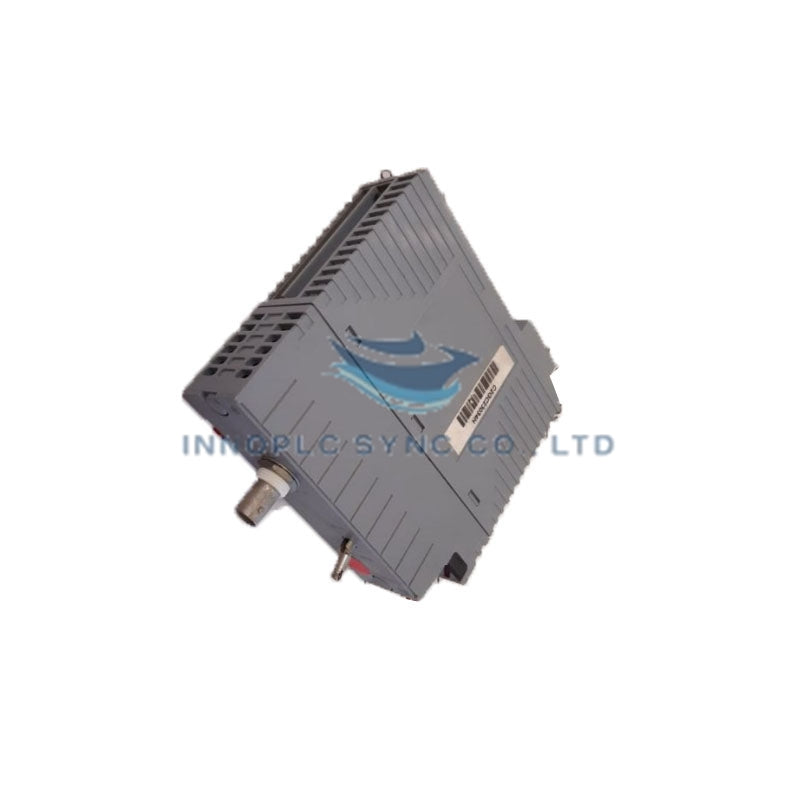

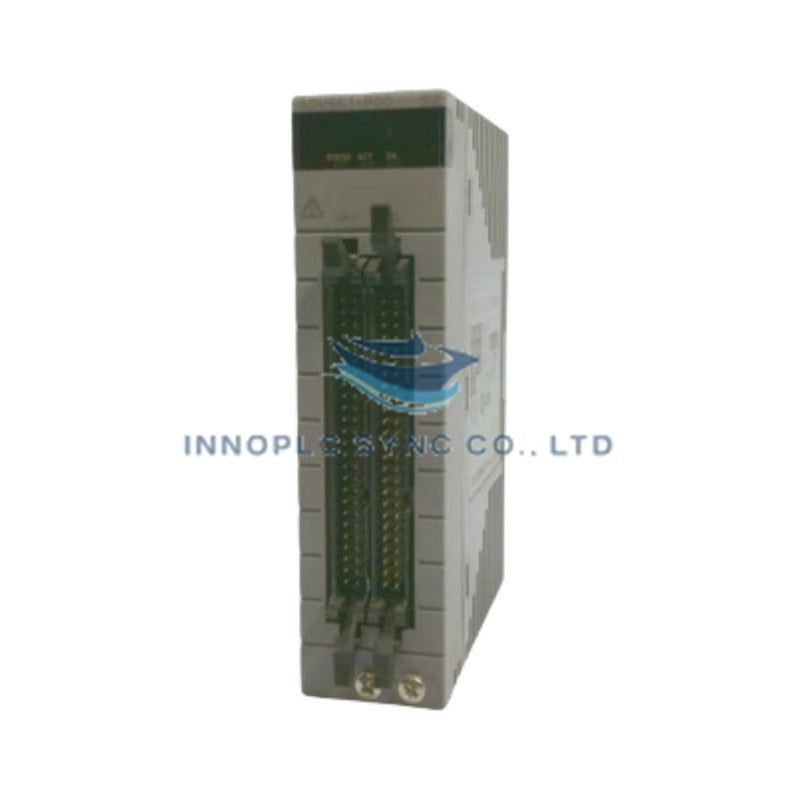

YOKOGAWA ADV551-P50 CENTUM VP Çıkış Modülü
Darbe genişlikli zaman-orantılı çalıştırma ve CENTUM VP kontrol sistemlerinde ayrık yük anahtarlaması için yapılandırılan Yokogawa ADV551-P50 (ADV551 Dijital Çıkış Modülü), doğrudan fiziksel/elektriksel uygulama sağlar.
Ek Kodu Açıklaması ve Model Matrisi
| Temel Katalog Numarası | Ek Kodu | Seçenek Kodu | İşlevsel Açıklama / Yapılandırma |
|---|---|---|---|
| ADV551 | -P50 | /D5S00 | 32 Kanallı Dijital Çıkış Modülü (Darbe Genişliği İşlevli, Standart Çerçeveli, ATD5S-00 Klemens Bloğu) |
| ADV551 | -P60 | /D5S00 | 32 Kanallı Dijital Çıkış Modülü (Darbe Genişliği İşlevli, Durum Göstergeli, ATD5S-00 Klemens Bloğu) |
| ADV551 | -P50 | /D5A00 | 32 Kanallı Dijital Çıkış Modülü (Darbe Genişliği İşlevli, KS Kablo Arayüz Adaptörlü) |
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | ADV551-P50 |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 0.30 kg |
| Boyutlar | Standart CENTUM FIO G/Ç Modülü Form Faktörü |
| Çalışma Sıcaklığı | 0 ila 50 derece C |
| Güç Tüketimi | 5 VDC sistem veriyolundan maksimum 350 mA çekiş |
| Kanal Sayısı | 32 kanal |
| Anma Çıkış Gerilimi | 24 VDC |
| Çıkış Formatı | Akım çeken tip |
| Durum Göstergesi | 5 = Durum göstergesi olmadan; patlamaya karşı korumasız |
| İşlevsel Tip | 0 = Temel tip |
| Arayüz Seçeneği | /D5S00 (ATD5S-00 Modeli Basınçlı Kelepçeli Klemens Bloğu) |
| Sevkiyat Ağırlığı | 2.0 kg |
Kanal-Kanal İzolasyonu ve DCS Entegrasyonu
ADV551-P50, sistem arka panel mantığını harici saha elektriksel gürültüsünden izole etmek için 2 kV AC dielektrik dayanım değerine sahip, özel optokuplör tabanlı kanal-sistem galvanik izolasyonu içerir. Dahili dijital çıkış işleme devreleri, darbe genişliği zamanlamasını ve ayrık durum geçişlerini doğrudan donanım katmanında yönetir. Çıkış verileri, 4-20 mA HART çevrimi ve DCS sinyal arayüzü yapıları üzerinden sorunsuz biçimde yönlendirilerek 32 çıkış kanalının tamamında belirli zamanlamaya sahip saha veriyolu güncellemeleri sağlar.
Sıkça Sorulan Sorular
S: ADV551-P50 varyantında hangi ön panel ekran özellikleri sunulur?
Y: Ek kodu yapılandırması '5' uyarınca ADV551-P50 modeli, ön çerçevede kanal durum LED'leri olmadan üretilir ve patlamaya karşı koruma sınıfına sahip değildir.
S: /D5S00 seçeneği belirtildiğinde hangi bağlantı donanımı sağlanır?
Y: /D5S00 seçeneği, 32 dijital çıkış kanalının saha kablolarını doğrudan bağlamak üzere tasarlanmış ATD5S-00 Modeli basınçlı kelepçeli klemens bloğunu sağlar.
S: Bu modülde saha yükü topraklamaları 32 kanal arasında nasıl gruplanır?
Y: Çıkış kanalları galvanik izolasyonu paylaşır; özel ortak negatif (-) dönüşler, birbirinden bağımsız 16 kanallı gruplar halinde bölümlendirilmiştir.
Saha Kurulum Kılavuzu
- ADV551-P50 modülünü takmadan veya çıkarmadan önce ana gücü G/Ç düğümü şasi arka panelinden ayırın.
- Modül kartını belirlenen raf yuvası kılavuzlarına kaydırın ve üst ve alt kilitleme kolları yerine oturana kadar bastırın.
- ATD5S-00 basınçlı kelepçeli klemens bloğunu ön konektör paneline sabitleyin ve yan sabitleme vidalarını sıkın.
- 24 VDC saha yükü kablolarını, akım çekmeli kutupluluk kurallarına kesinlikle uyarak döşeyin ve DC çıkış hatlarını yüksek gerilimli AC iletkenlerinden ayırın.
- Genel kablo ekranlarını Yokogawa DCS kurulum standartlarına uygun olarak doğrudan tek noktalı pano topraklama barasına bağlayın.
