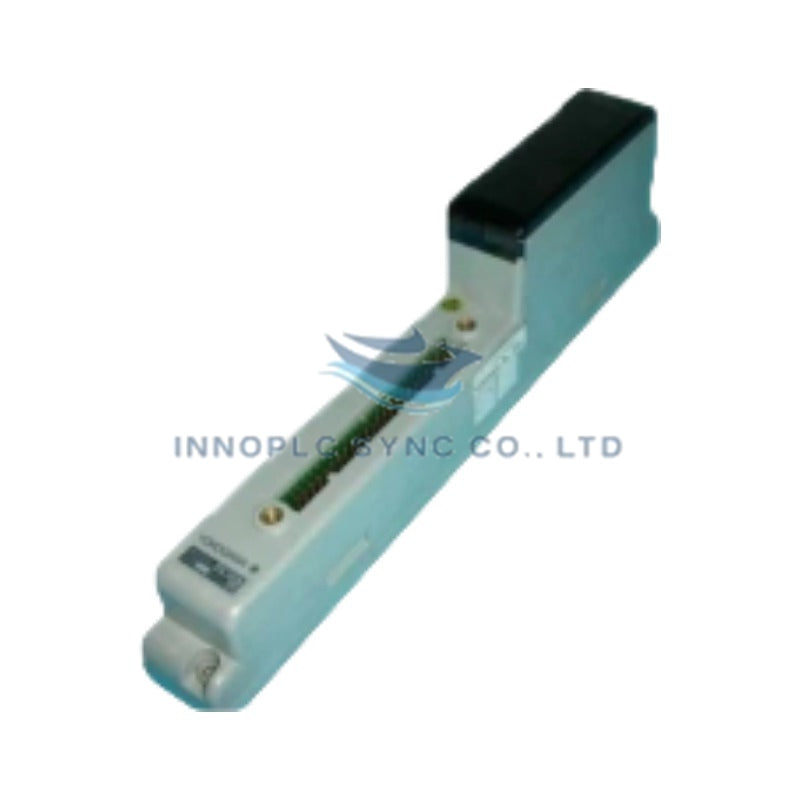

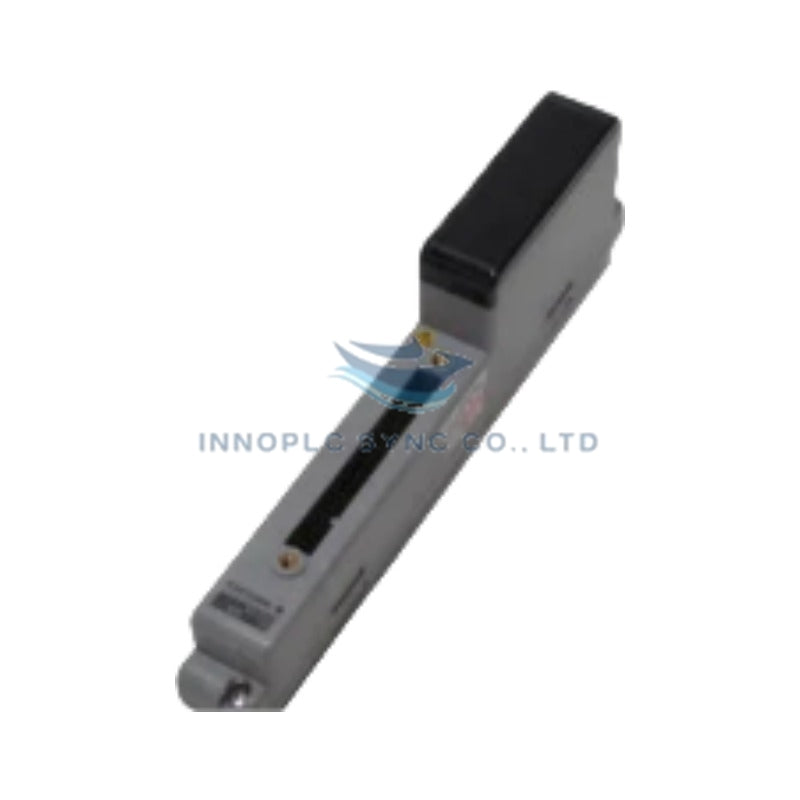

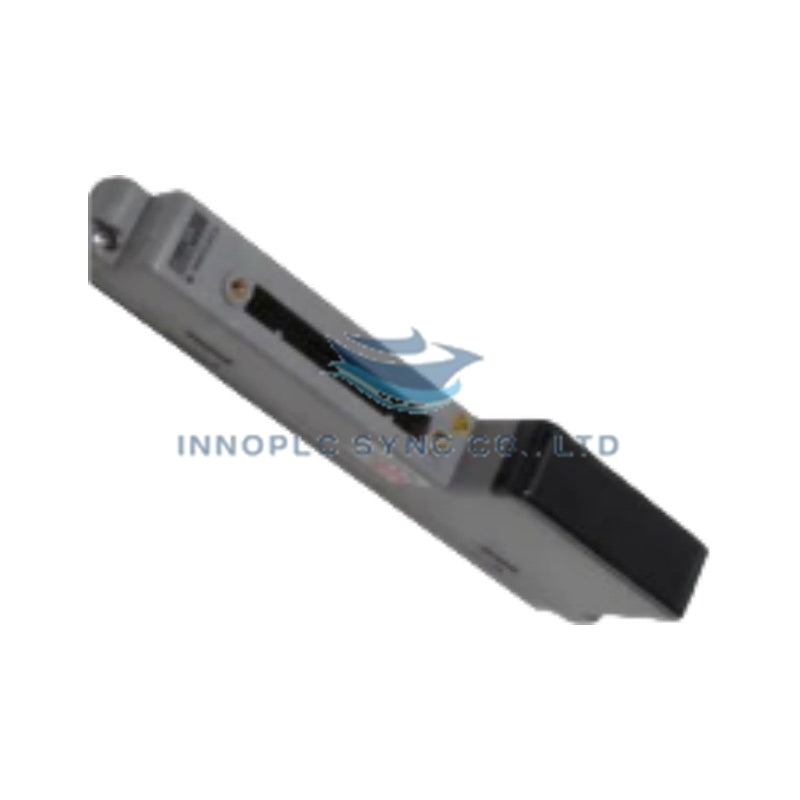

Yokogawa ADM51C-2 Kontak Çıkış Modülü
CENTUM CS 3000 ve CENTUM CS 1000 sistemlerinde ayrık yük anahtarlama ve darbe üretimi için yapılandırılan Yokogawa ADM51C-2 (ADM51C Dijital Çıkış Modülü), doğrudan fiziksel/elektriksel uygulama sağlar.
Ek Kodu Açıklaması ve Model Matrisi
| Temel Katalog Numarası | Ek Kodu | Seçenek Kodu | İşlevsel Açıklama / Yapılandırma |
|---|---|---|---|
| ADM51C | -2 | -- | 16 Noktalı Transistör Kontak Çıkış Modülü (Standart Tip) |
| ADM51C | -1 | -- | 16 Noktalı Röle Kontak Çıkış Modülü |
| ADM51C | -2 | /D5A00 | KS Kablo Adaptörü Arabirimli 16 Noktalı Transistör Kontak Çıkış Modülü |
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | ADM51C-2 |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 0,30 kg |
| Boyutlar | Standart CENTUM CS 3000 / CS 1000 G/Ç Modülü Form Faktörü |
| Çalışma Sıcaklığı | 0 ila 50 °C |
| Güç Tüketimi | 5,0 VDC sistem veri yolundan maksimum 600 mA |
| Kanal Sayısı | 16 nokta |
| Çıkış Sinyali Türü | Transistör kontağı |
| Kontak Anma Değeri (Dirençli) | 30 VDC, 100 mA veya daha az |
| Kontak Anma Değeri (Endüktif) | 30 VDC, 100 mA veya daha az |
| Darbe Genişliği Aralığı | 0,1 ila 7200 sn |
| Darbe Genişliği Çözünürlüğü | 20 ms |
Kanal-Kanal İzolasyonu ve DCS Entegrasyonu
ADM51C-2 modülü, saha yükü akımlarını sistem arka paneli işlem devrelerinden izole eden katı hâl transistör anahtarlama mantığına sahiptir. 0,1 ila 7200 sn aralığındaki donanım zamanlamalı darbe süresi özellikleri, düşük seviyeli zamanlama yürütme işlemlerini merkezi CPU düğümlerinin üzerinden alır. 4-20 mA HART döngüsü ve DCS sinyal arabirimi mimarileri içinde çalışan 16 çıkış kanalı, sistem kontrol veri yolunda yazılım gecikmesine neden olmadan 20 ms darbe çözünürlüğüne kadar hassas anahtarlama rutinlerini sürdürür.
Sıkça Sorulan Sorular
S: ADM51C-2'ye bağlanan saha yükleri için gerilim ve akım sınırları nelerdir?
Y: Transistör çıkış kontakları, nokta başına 30 VDC ve 100 mA veya daha düşük değerdeki dirençli ve endüktif yükler için derecelendirilmiştir.
S: Bu modülün arka panel güç kaynağından çektiği akım nedir?
Y: Modül, dahili 5,0 VDC sistem güç hattından maksimum 600 mA akım çeker.
S: ADM51C-2 üzerindeki programlanabilir maksimum darbe süresi ve çözünürlük nedir?
Y: Darbe genişliği, 20 ms zamanlama çözünürlüğüyle 0,1 ila 7200 sn arasında ayarlanabilir.
Saha Kurulum Talimatları
- ADM51C-2 modülünü takmadan veya çıkarmadan önce G/Ç rafı arka panelinin enerjisini kesin.
- Modül devre kartını şasi yuvası kılavuz raylarıyla hizalayın ve montaj mandalı yerine kilitlenene kadar sıkıca itin.
- Harici DC yüklerini transistör çıkışlarıyla seri bağlayın ve gerilim ile akımın kesinlikle 30 VDC ve 100 mA değerlerinin altında kaldığını doğrulayın.
- Katı hâl çıkışlarına zarar verebilecek geri EMK gerilim darbelerini önlemek için endüktif yüklerin üzerine geri dönüş bastırma diyotları takın.
- Kablo drenaj ekranlarını standart Yokogawa DCS kurulum uygulamalarına uygun olarak doğrudan kabin topraklama barasına bağlayın.
