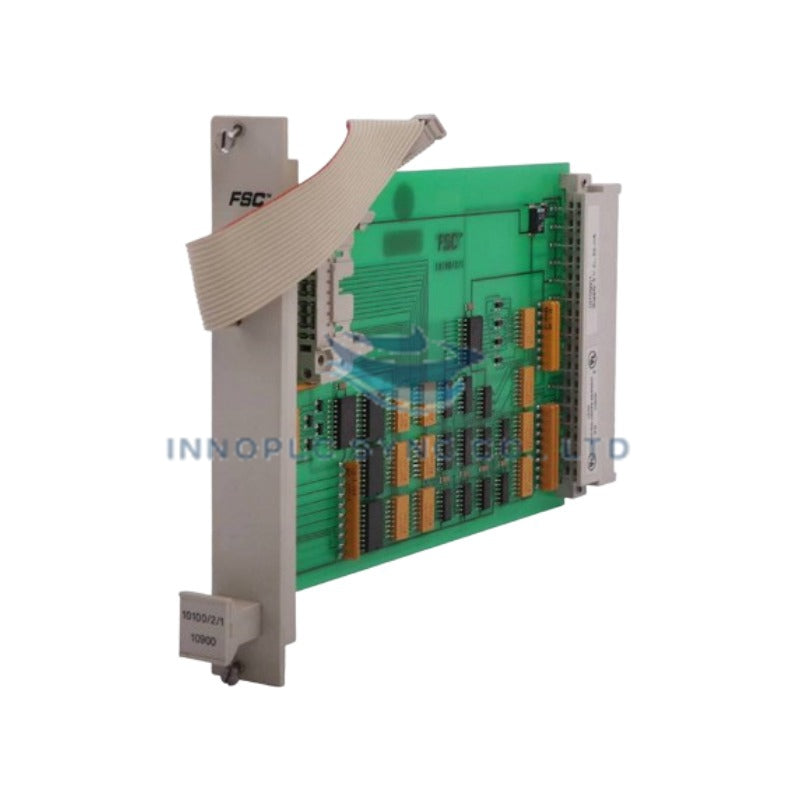

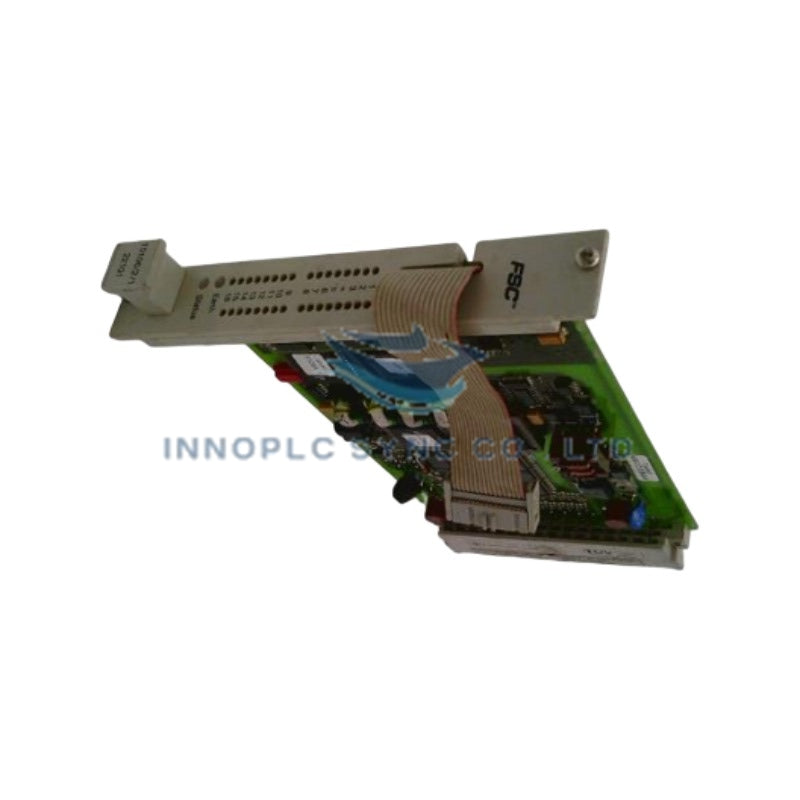

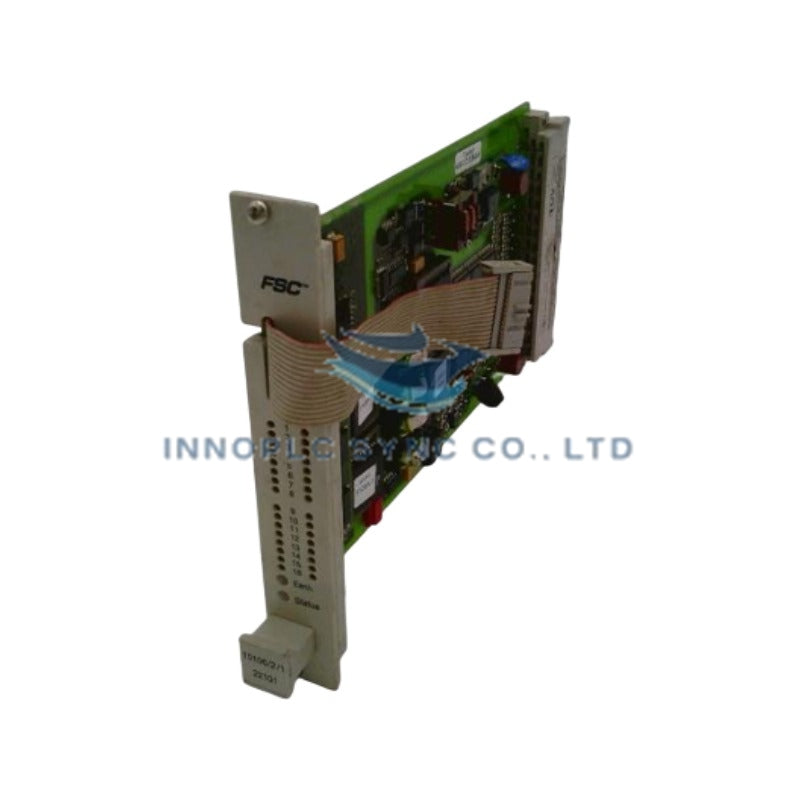

Honeywell FS-TRO-1024 Röle Çıkış Modülü
FS-TRO-1024, Honeywell tarafından endüstriyel güvenlik ve kontrol sistemleri için üretilen 10 kanallı bir röle çıkış modülüdür. 4 HP ve 3U'luk kompakt bir alana sığacak şekilde tasarlanan bu modül, güvenilir röle kontakları aracılığıyla anahtarlama işlemlerini gerçekleştirir ve maksimum 100 nF yük kapasitansıyla 2 A'ya kadar harici yüklere güç sağlar.
| Parametre | Teknik özellik |
|---|---|
| Model | FS-TRO-1024 |
| Marka | Honeywell |
| Modül türü | Röle çıkış modülü |
| Kanal sayısı | 10 çıkış kanalı |
| Çıkış özelliği | Röle kontağı |
| Maksimum akım | 2 A |
| Maksimum yük kapasitansı | 100 nF |
| Güç gereksinimleri | 5 V DC, 25 mA |
| Yer gereksinimleri | 4 HP, 3U (4 TE, 3 HE) |
| Boyutlar | 5.5 cm x 6.5 cm x 11.8 cm |
| Ağırlık | 0.3 kg |
| Tarife kodu | 8537101190 |
| Menşei | ABD |
Röle çıkış performansı ve yük koşulları
Modül, harici kontrol elemanlarına bağlanmak üzere tasarlanmış on ayrı röle çıkış kanalı sunar. Dahili güç hattından 5 V DC ve 25 mA gibi düşük bir güç gereksinimiyle çalışan her röle kontağı, tanımlanmış çalışma sınırları dahilinde güvenilir sinyal iletimi ve aktüatör çalıştırma sağlayarak 2 A'ya kadar akımı ve 100 nF'ye kadar yük kapasitansını destekler.
Sahada kurulum yönergeleri
- FS-TRO-1024 modülünü takmadan veya çıkarmadan önce sistem güç rafının enerjisinin tamamen kesildiğinden emin olun.
- Arka panel pimlerinin bükülmesini veya hasar görmesini önlemek için modülü 4 HP, 3U kart yuvasının kılavuzlarıyla dikkatlice hizalayın.
- Alt raf konnektörlerine sıkıca oturana kadar modülü eşit biçimde iterek yerine yerleştirin.
- Kabin içinde yapısal sağlamlığı ve uygun topraklamayı korumak için üst ve alt sabitleme bağlantı elemanlarını sıkın.
Sık sorulan sorular
S: FS-TRO-1024 modülünün güç kaynağı gereksinimleri nelerdir?
C: Modül, sistem arka panel bağlantısı üzerinden doğrudan sağlanan 5 V DC gerilim ve 25 mA akım gerektirir.
S: Her çıkış kanalının maksimum anahtarlama kapasitesi nedir?
C: Her röle çıkış kanalı, maksimum 2 A akımı ve maksimum 100 nF yük kapasitansını destekler.
