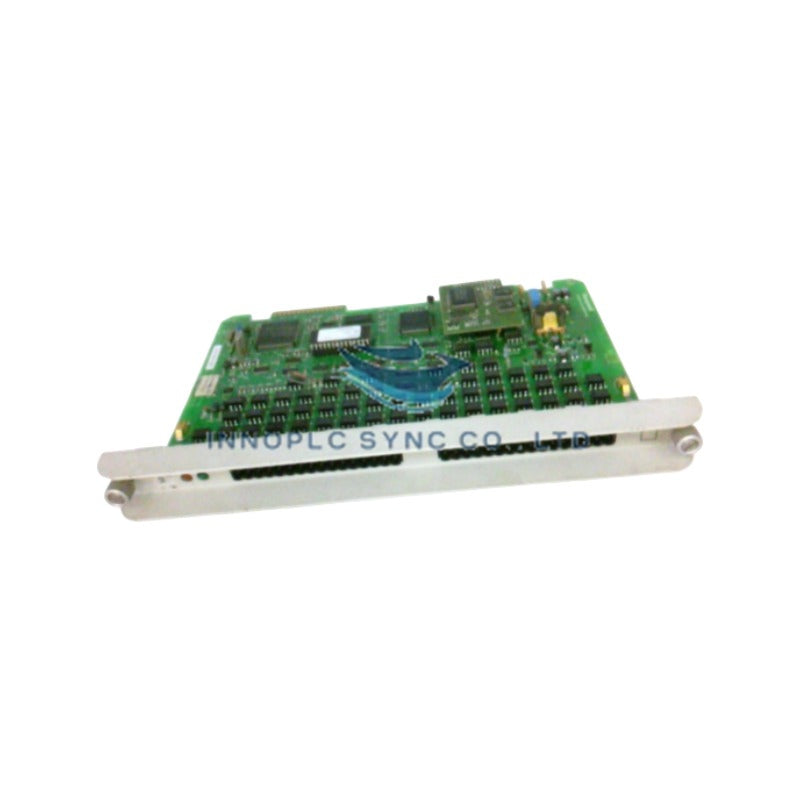

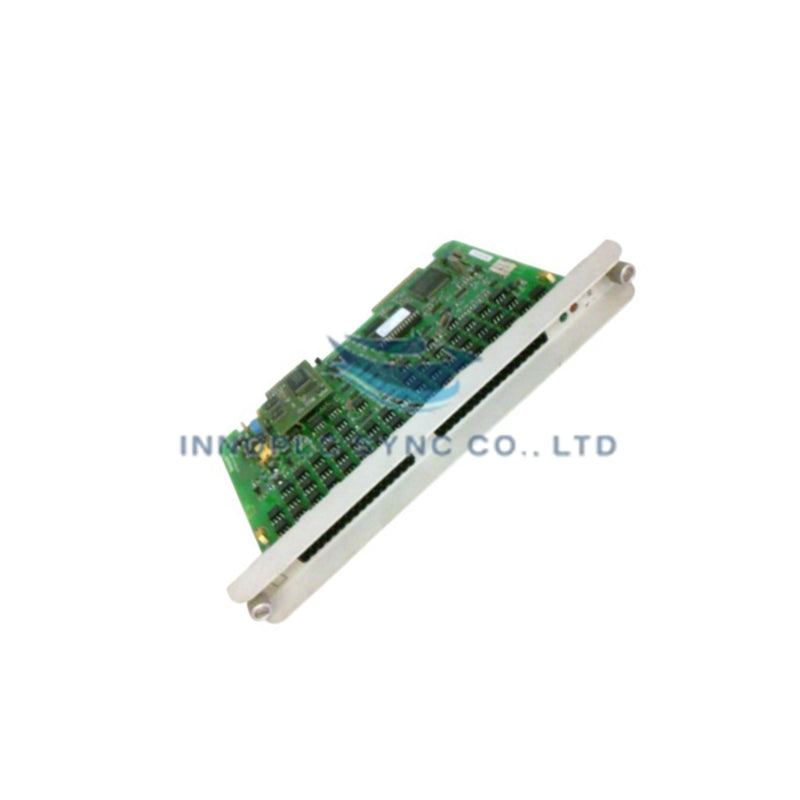

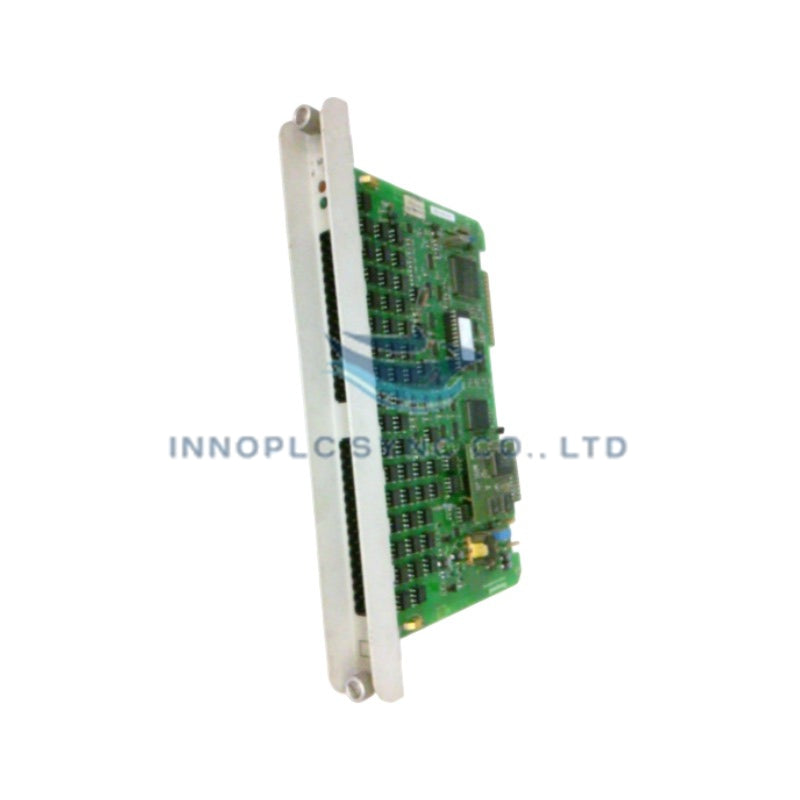

Honeywell 621-2100R Evrensel Kontrol Ağı Dijital Çıkış Modülü
Honeywell 621-2100R, 621-2100R Endüstriyel Çıkış Modülü olarak da kataloglanan, Honeywell Universal Control Network (UCN) platformlarında ayrık sinyal anahtarlama ve saha yükü çalıştırma için özel bir donanım bileşeni olarak görev yapar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 621-2100R |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 0.66 kg |
| Boyutlar | 3 cm x 17.8 cm x 26.5 cm |
| Çalışma Sıcaklığı | -20 deg C ila +70 deg C |
| Güç Kaynağı | 115 VAC kontrol beslemesiyle arka panel veri yolu üzerinden beslenir |
| Güç Tüketimi | 115 VAC kontrol beslemesiyle arka panel veri yolu üzerinden beslenir |
| Çıkış Kanalları | 16 kanal |
| Çıkış Gerilimi | 24 VDC |
| Akım Anma Değeri | Çıkış başına 2 A, ortak hat başına 6 A, modül başına 8 A |
| Darbe Akımı | 2 çevrim için 15 A (tekrarsız) |
| İletimde Gerilim Düşümü | <=2 VDC, 2 A'da |
| Kesimde Kaçak Akım | <=5 mA (tipik) |
| Sigortalama | Uygulama gereksinimlerine göre hat içi sigortalama |
| Muhafaza Malzemesi | Dayanıklı metal muhafaza |
Kanal-Kanal İzolasyonu ve Katı Hâl Anahtarlama
Honeywell 621-2100R, hassas UCN arka panel elektroniğini saha tarafındaki gerilim darbelerinden ve endüktif anahtarlama geçişlerinden korumak için kanal-kanal izolasyonu ve katı hâl çıkış anahtarlaması uygular. Her çıkış noktası, saha röleleri ve selenoidlere 24 VDC güç sağlar ve ortak hatlar arasında sıkı akım sınırlaması korur (ortak hat başına maksimum 6 A, modül başına toplam 8 A). Entegre optik izolasyon bariyeri, yüksek frekanslı elektriksel gürültüyü azaltır ve toprak potansiyeli döngülerinin kontrol sistemi sinyallerini bozmasını önler.
Sıkça Sorulan Sorular
S: 621-2100R, sistem çalışırken sıcak değiştirmeyi destekler mi?
Y: Evet, modül sıcak değiştirilebilir raf montajına sahiptir. Bu sayede bakım personeli, arka panel iletişimini veya bitişik kanal çalışmasını kesintiye uğratmadan UCN kasası enerjili durumdayken modülü değiştirebilir.
S: 621-2100R üzerindeki münferit kanallar için maksimum sürekli ve darbe akımı sınırları nelerdir?
Y: Her kanal, 24 VDC'de 2 A'ye kadar sürekli yükü destekler; tekrarsız darbe akımı kapasitesi ise 2 AC çevrimi boyunca 15 A'ye kadardır. Modülün tamamındaki toplam akım 8 A'yi aşmamalıdır.
Saha Montajı Talimatları
- Takmadan önce IPC 620 / UCN rafındaki arka panel yuvası konektörünü inceleyerek toz ve metalik kalıntı bulunmadığından emin olun.
- 621-2100R'nin metal muhafazasını kart kılavuz raylarıyla hizalayın ve arka çok pimli konektör arka panele tamamen oturana kadar modülü düzgün şekilde kaydırın.
- Saha kablolarını, her kanal veya ortak hat kolu için uygun anma değerine sahip hat içi sigortalar kullanarak çıkarılabilir terminal bloğuna sabitleyin.
- Elektromanyetik çapraz konuşmayı önlemek için saha yükü kablolarını düşük seviyeli iletişim kablolarından ve analog sensör hatlarından ayrı döşeyin.
- Raf kasası ile ana panelin koruyucu topraklama barası arasındaki toprak bağlantısı sürekliliğini doğrulayın.
