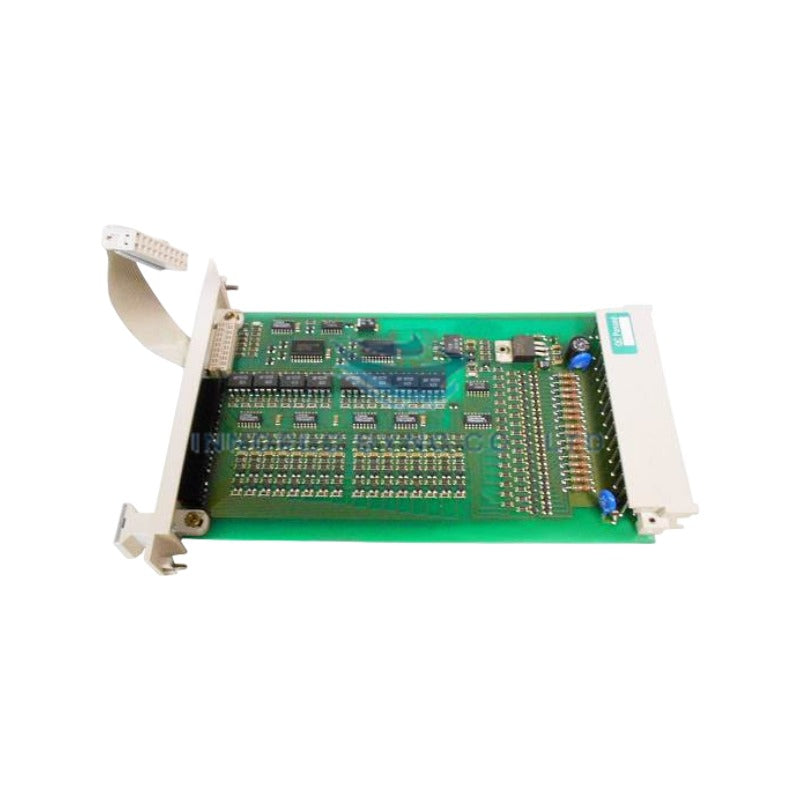

Honeywell 10100/2/1 Yatay Veri Yolu Sürücü Modülü
SKU: 10100/2/1

  • Manufacturer: Honeywell

  • Product No.: 10100/2/1

  • Condition：Stokta var

  • Product Type: Yatay Veri Yolu Sürücüleri

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 110g

  • Shipping port: Xiamen

  • Warranty: 12 months

Honeywell 10100/2/1 olarak da kataloglanan 10100/2/1 Yatay Veri Yolu Sürücüsü, Honeywell Safety Manager ve Fail Safe Controller (FSC) mimarilerinde yüksek hızlı raflar arası veri yolu sürücülüğü ve sinyal yenileme için özel bir donanım bileşeni olarak çalışır.

Ek Kodlarının Açılımı ve Model Matrisi

Katalog numaralandırma yapısı, belirli donanım revizyonu ve alt sistem uyumluluk parametrelerini tanımlar:

  • Temel Parça Numarası (10100): Temel FSC/Safety Manager sistemi yatay veri yolu sürücüsü baskılı devre kartı grubunu belirtir.
  • Varyant Tanımlayıcısı (/2/1): Standart 3U raf arka paneli arayüzleri için optimize edilmiş çift kanallı sürücü yapılandırmasını belirtir.

Donanım Teknik Özellikleri

Parametre Teknik özellik
Model 10100/2/1
Marka Honeywell
Menşei Hollanda
Ağırlık 0.11 kg (Sevkiyat Ağırlığı: 1.5 kg)
Boyutlar 4 TE, 3 HE (4 HP, 3U Eurocard raf biçim faktörü)
Çalışma Sıcaklığı 0 deg C ile +60 deg C
Güç Tüketimi 5 VDC'de 35 mA (A1/A21 kablosu) / 5 VDC'de 65 mA (A22 kablosu)
Maks. Güç Kaynağı Dalgalanması < 50 mV p-p
Sertifikalar ve Onaylar CE, TUV, UL

Proses Kontrolü ve DCS Sinyal Arayüzü

Honeywell DCS ve güvenlik platformlarında yüksek bütünlüklü raflar arası iletişim için yapılandırılan Honeywell 10100/2/1 (10100/2/1 Yatay Veri Yolu Sürücüsü), doğrudan fiziksel/elektriksel işlev görür. Şasi arka panelleri boyunca iletilen mantık düzeyindeki sinyalleri tamponlar; çapraz konuşmayı ve ortak mod gürültüsünü bastırmak için kanallar arası izolasyon ve diferansiyel sürücüler kullanır. Yerleşik sürücü devreleri, belirtilen güç dalgalanması sınırları içinde kararlı 5 VDC mantık seviyelerini korurken uzun kablo mesafelerinde veri yolu zamanlamasının deterministik olmasını sağlar.

Sıkça Sorulan Sorular

S: Farklı ara bağlantı kablosu türleri (A1, A21, A22), 10100/2/1 modülünün akım tüketimini nasıl etkiler?

C: A1 veya A21 kablolarıyla ara bağlantı, dahili 5 VDC arka panel güç kaynağına 35 mA akım yükü getirirken, daha yüksek kapasiteli A22 veri yolu kabloları kullanıldığında mantık devresinin akım tüketimi 65 mA'ya çıkar.

S: Arka panelin 5 VDC besleme dalgalanması 50 mV p-p sınırını aşarsa ne olur?

C: 50 mV tepe-tepe güç dalgalanmasının aşılması, yüksek hızlı veri yolu sürücülerinde mantık zamanlaması titreşimine yol açarak yatay veri yolunda tanılama eşlik hatalarını veya iletişim yeniden denemelerini tetikleyebilir.

Saha Kurulum Talimatları

10100/2/1 modülünü sistem rafı şasisindeki standart 3U (3 HE), 4 HP (4 TE) kart yuvasına takın. Modülü arka panel konektörlerine yerleştirmeden önce, pin hasarını veya elektrik arkını önlemek için tüm sistem güç kaynaklarının kapalı olduğunu doğrulayın. Şasi toprak sürekliliğini ve titreşim altında mekanik kararlılığı sağlamak için ön paneldeki sabitleme vidalarını sıkın. Tüm ara bağlantı veri yolu kabloları (A1, A21 veya A22) ilgili başlık konektörlerine güvenli biçimde kilitlenmeli, kabloların drenaj telleri ise doğrudan kabin topraklama barasına bağlanmalıdır.
