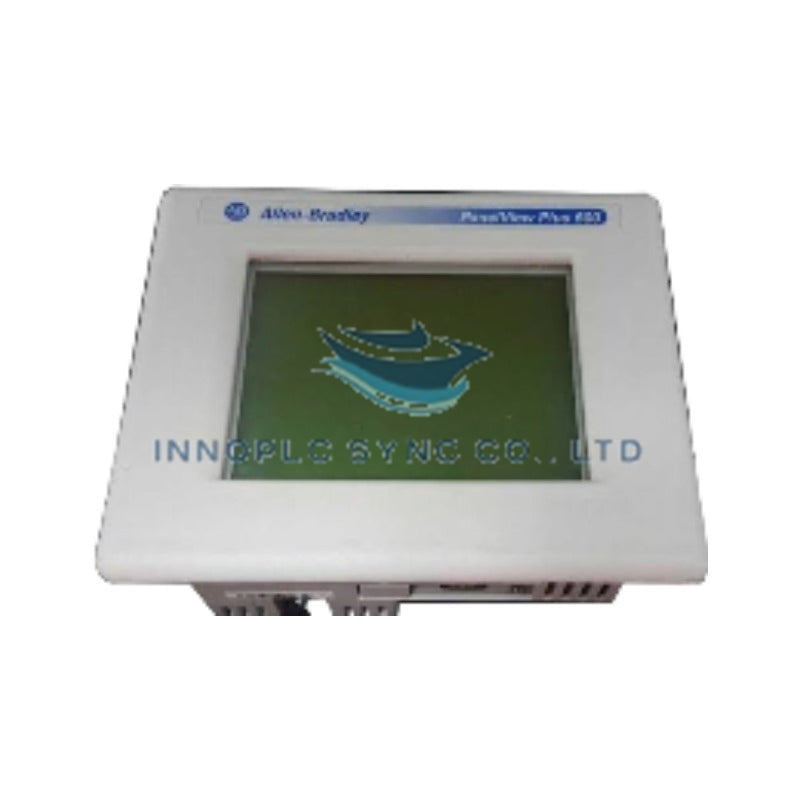

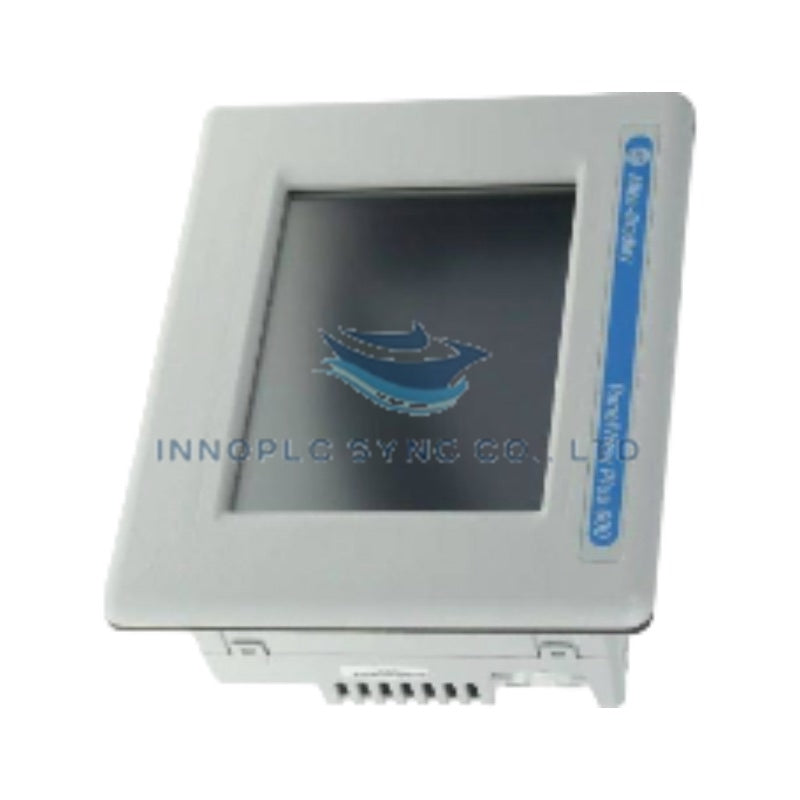

Allen-Bradley 2711P-T6M8A HMI Operatör Terminalleri
Allen-Bradley 2711P-T6M8A, endüstriyel kontrol ağı platformlarında grafik operatör arayüzü işlevlerini ve kontrol girişlerini yürütmek için kullanılan ana 2711P PanelView Plus 600 terminalidir. Dahili 100-240 V AC güç kaynağıyla çalışan cihaz, yerleşik 200 MHz işlemciyi kullanarak görselleştirme görevlerini işlerken RS-232, Ethernet ve DH+ iletişim ağları üzerinden çok düğümlü veri aktarımını yönetir.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | 2711P-T6M8A |
| Marka | Allen-Bradley |
| Menşei | ABD |
| Ağırlık | 1.47 kg (3.25 lbs) |
| Boyutlar | Standart PanelView Plus 600 muhafazası |
| Çalışma Sıcaklığı | 0 derece C ila +55 derece C |
| Güç Tüketimi | 100-240 V AC (maksimum 70 VA) |
| Ekran Boyutu | 5.5 inç monokrom gri tonlamalı (320 x 240 piksel) |
| Giriş Mekanizması | Analog rezistif dokunmatik ekran |
| İşlemci | 200 MHz |
| İletişim Protokolleri | RS-232, USB, Ethernet, DH+ |
| Seri Port İzolasyonu | 50 V DC |
Profinet / EtherNet/IP ve Backplane Deterministik Ağları
Allen-Bradley 2711P-T6M8A panel terminali, Ethernet, RS-232 ve eski DH+ ağları üzerinden deterministik veri çerçevelemeyi yönetmek için özel iletişim işleme özelliklerinden yararlanır. Yerleşik 200 MHz işlemci, sürekli backplane veri alışverişini sürdürürken görev yürütmeyi ve grafik oluşturmayı optimize eder. Denetleyici veri dosyalarına doğrudan kayıt erişimi, gereksiz ladder mantığı rutinlerini ortadan kaldırarak veri yolu bant genişliğini korur ve birbirine bağlı düğümler arasında tutarlı ekran yenileme hızlarını sürdürür.
Sıkça Sorulan Sorular
S: 2711P-T6M8A terminali için hangi çalışma gerilimi gereklidir?
Y: Terminal, 100-240 V AC giriş hat gerilimi aralığını kabul eden bir AC güç kaynağına sahiptir (maksimum güç tüketimi 70 VA).
S: Seri iletişim portunda hangi düzeyde elektriksel izolasyon sağlanır?
Y: Yerleşik seri port, devreleri ortak modlu elektriksel parazitlerden korumak için 50 V DC'ye kadar sürekli gerilim farklarına karşı galvanik izolasyon sunar.
Saha Kurulum Kılavuzu
- Elektrik çarpmasını veya ark parlamasını önlemek için ana terminal bloğunda kablo bağlantılarını sonlandırmadan önce birincil 100-240 V AC hat güç kaynağının enerjisini kesin.
- Mahfaza açıklığını kesin panel boyutlarına göre hazırlayın ve çevresel sızdırmazlığı sağlamak üzere contanın her noktaya eşit basınç uygulamasını korumak için montaj klipslerini sırayla sıkın.
- RS-232, Ethernet ve DH+ iletişim hatlarını yüksek akımlı AC motor kablolarından ve sürücü çıkışlarından uzağa yönlendirin ve en az 200 mm mesafe bırakın.
- Parazit bastırmanın etkili olmasını sağlamak ve 50 V DC port izolasyonu sınırlarını korumak için şasi topraklama terminalini ve iletişim kablosu ekranlamasını merkezi bir bara üzerinden topraklayın.
