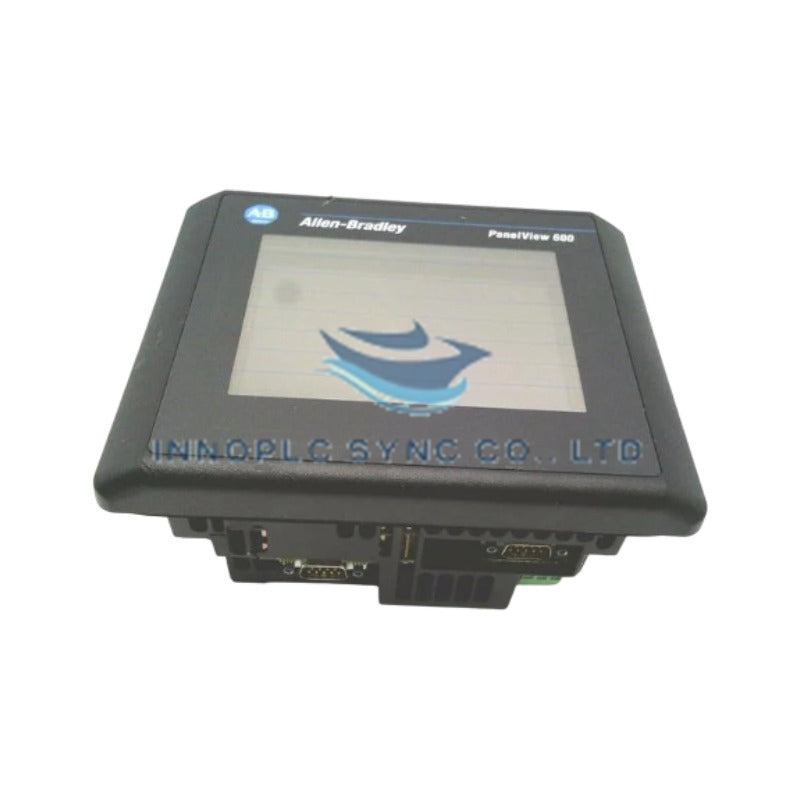

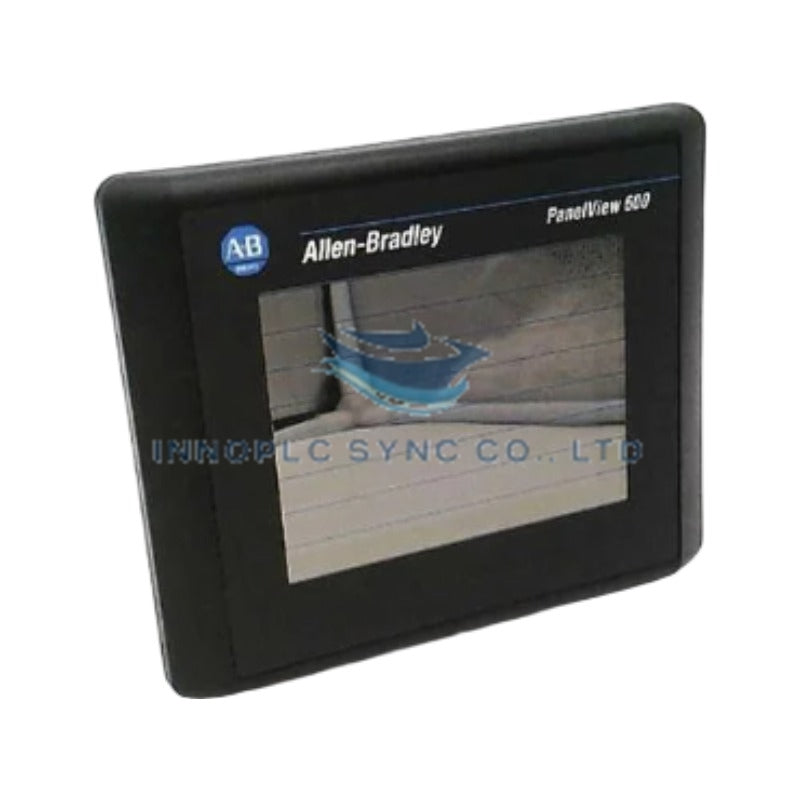

Allen-Bradley 2711-T9A8x PanelView 900
Allen-Bradley 2711-T9A8x olarak da kataloglanan 2711-T9A8x Operatör Arayüz Terminali, Allen-Bradley PLC ve SLC kontrol platformlarında gerçek zamanlı proses izleme ve dokunmatik ekran üzerinden komut girişi için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 2711-T9A8x |
| Marka | Allen-Bradley |
| Menşei | ABD |
| Ağırlık | 6.81 lb (3.09 kg) |
| Boyutlar | Standart pano montaj gövdesi |
| Çalışma Sıcaklığı | 0 ila 55 °C (32 ila 131 °F) |
| Güç Tüketimi / Gerilim | 100-240 VAC (50/60 Hz) |
| Ekran Boyutu | 9 inç |
| Ekran Türü | Monokrom ekran |
| Çözünürlük | 640 x 480 VGA |
| Dokunmatik Teknoloji | Rezistif dokunmatik ekran |
| İletişim Portları | DH+ (Data Highway Plus), RS-232 |
Deterministik Endüstriyel İletişim ve Arka Panel Çalışması
2711-T9A8x, Data Highway Plus (DH+) ve seri RS-232 bağlantıları üzerinden deterministik iletişim döngülerini sürdürmek için dahili protokol işleyicilerine ve donanım arabelleklerine dayanır. Dahili ürün yazılımı flaş belleği, sistem yeniden başlatmalarında çalışma zamanı sürücülerinin yürütülmesini ve çalışma parametrelerinin depolanmasını yönetir. Saha tarafındaki izolasyon devreleri, dahili mantık kartını ağır endüstriyel şalt ekipmanı ortamlarında yaygın olan ortak-mod elektriksel gürültüye ve yüksek gerilim hattı geçici rejimlerine karşı korur.
Sıkça Sorulan Sorular
S: AC giriş terminalleri için ana güç hattı bağlantısı gereksinimleri nelerdir?
Y: Terminal, 50/60 Hz'de 100 ila 240 VAC giriş gerilimi aralığını kabul eder. Güç kabloları, arka gövdedeki özel vidalı terminal bloğu üzerinden bağlanmalı, giriş tarafındaki koruyucu devre kesici veya sigortadan geçirilerek döşenmeli ve hat topraklamasına uygun şekilde bağlanmalıdır.
S: DH+ model varyantlarında yerleşik RS-232 portu hangi işlevi görür?
Y: DH+ modellerinde RS-232 portu, gerçek zamanlı alarm geçmişlerini, etiket raporlarını ve sistem durumu günlüklerini yazdırmak üzere yalnızca asenkron yazıcı portu olarak yapılandırılmıştır. Doğrudan programlanabilir lojik kontrolör ağı köprülemesi için tasarlanmamıştır.
S: Saha bakımı veya kablo bağlantılarının sökülmesi güvenli şekilde nasıl yapılmalıdır?
Y: Aktif ağ düğümleri genelinde geçici gerilim darbelerini ve sinyal bozulmalarını önlemek için seri iletişim hatları, DH+ twinaxial kabloları veya dahili arayüz bileşenleri bağlanmadan ya da sökülmeden önce terminalin sistem giriş gücü izole edilmelidir.
Saha Kurulum Talimatları
- Tam conta teması sağlamak için pano açıklığını kesinlikle belirtilen kesim ölçülerine göre açın.
- Şasiyi pano açıklığına monte etmeden önce çevre sızdırmazlık contasını hasar veya kalıntı açısından kontrol edin.
- NEMA sınıfı muhafaza sızdırmazlığını korumak için tüm pano montaj kollarını çerçeve çevresinde dönüşümlü bir sırayla eşit şekilde sıkın.
- 100-240 VAC güç iletkenlerini düşük gerilimli DH+ twinaxial iletişim kablolarından ayırarak ayrı kablo tavaları veya kanalları içinde döşeyin.
- Üniteye enerji vermeden önce, düşük empedanslı özel bir koruyucu toprak (PE) iletkenini doğrudan şasi toprak terminal bloğuna bağlayın.
