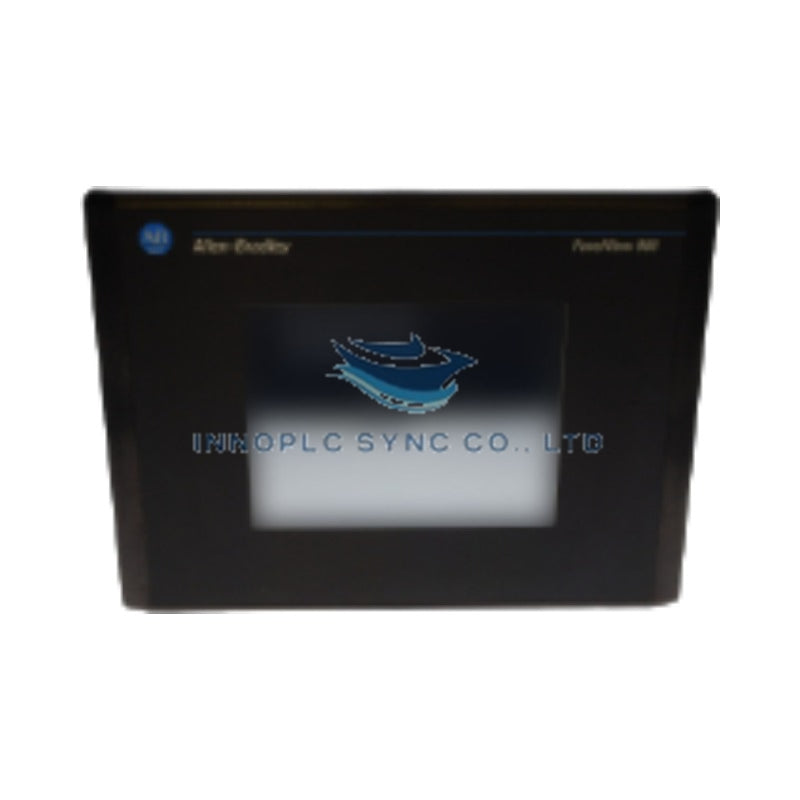

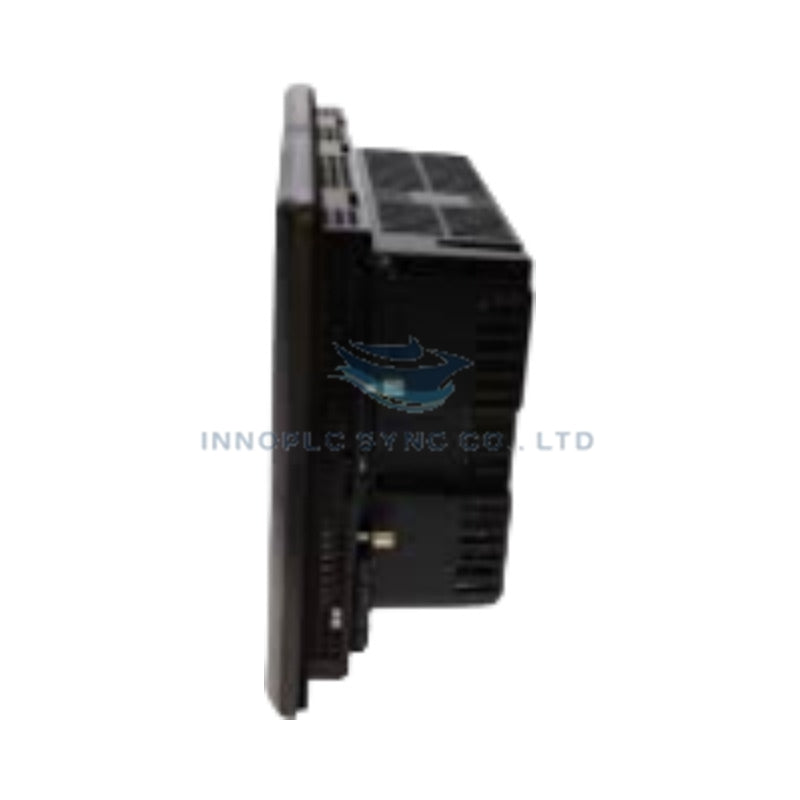

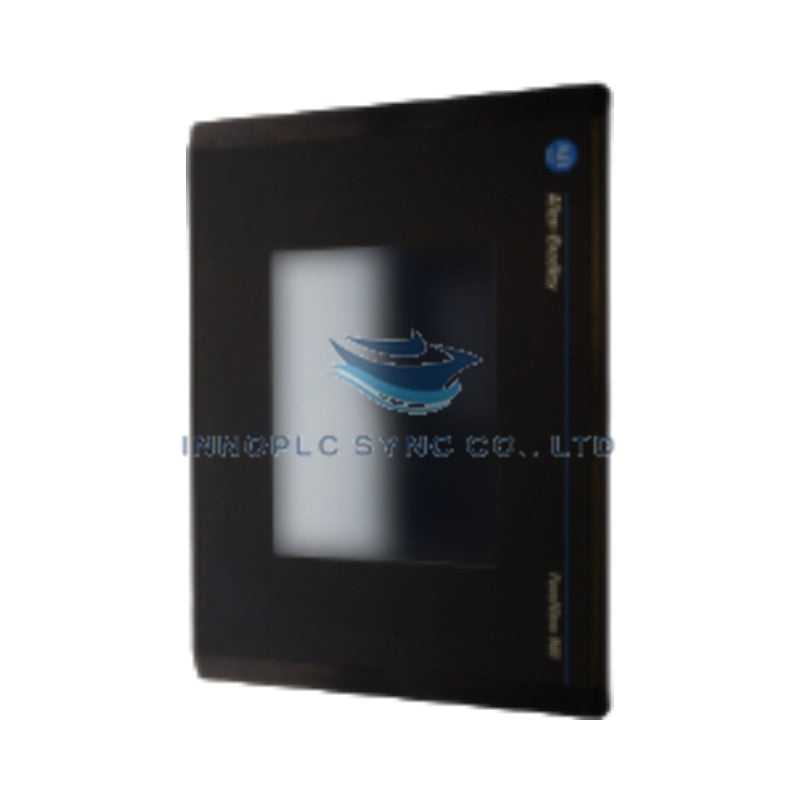

Allen-Bradley 2711-T9A2 PanelView 900 Operatör Arayüzü
Allen-Bradley 2711-T9A2, 2711-T9A2 Operatör Arayüzü olarak da kataloglanan, DH-485 kontrol ağlarında proses izleme ve operatör girişi işlemlerinin yürütülmesi için kullanılan özel bir donanım bileşenidir.
Ek Açıklaması ve Model Matrisi
- 2711: PanelView Standart Terminal Serisi
- -T9: Analog dirençli dokunmatik ekran arayüzüne sahip 9 inç ekran
- A: Monokrom ekran türü (640 x 480 piksel çözünürlük)
- 2: DH-485 iletişim bağlantı noktası (RS-485 seviyesinde arayüz)
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 2711-T9A2 |
| Marka | Allen-Bradley |
| Menşei | ABD |
| Ağırlık | 7,00 lb (3,18 kg) |
| Boyutlar | Standart PanelView 900 panel kesim muhafazası boyutları |
| Çalışma Sıcaklığı | 0 ila 50 °C |
| Güç Tüketimi | 100 ila 240 VAC giriş (50/60 Hz) |
| Ekran Türü | 9 inç monokrom ekran |
| Ekran Çözünürlüğü | 640 x 480 piksel |
| Operatör Girişi | Dokunmatik ekran (analog dirençli) |
| İletişim Bağlantı Noktaları | DH-485 seri iletişim bağlantı noktası |
Firmware Flash Uyumluluğu ve Deterministik Ağ Arayüzü
2711-T9A2 terminali, DH-485 belirteç geçişli ağlar arasında senkronize edilen dahili mantık yürütme aracılığıyla grafik nesnelerini ve alarm durumlarını işler. İletişim sürücüsü rutinleri, deterministik veri güncelleme aralıklarını güvence altına almak için SLC 500 ve MicroLogix denetleyici kayıtlarıyla firmware flash uyumluluğunu korur. Yerleşik sinyal koşullandırma devresi, düşük gerilimli ekran elektroniklerini ve dokunma algılama devrelerini endüstriyel ağ veriyolundaki elektriksel gürültüden korur.
Sıkça Sorulan Sorular
S: 2711-T9A2 terminali ana kabine hat enerjisi uygulanırken çalışırken değiştirilebilir mi?
C: Hayır. Terminal ünitesini panel kesiminden çıkarmadan veya yenisiyle değiştirmeden önce 100 ila 240 VAC birincil güç beslemesi girişi enerjisiz bırakılmalı ve kilitleme-etiketleme prosedürleri doğrulanmalıdır.
S: 2711-T9A2 üzerindeki birincil iletişim bağlantı noktası hangi protokolü destekler?
C: Birincil bağlantı noktası, RS-485 fiziksel katmanı üzerinden yalnızca DH-485 iletişim protokolüyle çalışır ve uyumlu Allen-Bradley PLC'leriyle doğrudan eşler arası veya çoklu düşüm bağlantısı için tasarlanmıştır.
Sahada Kurulum Kılavuzu
- Ana AC besleme hatlarını izole edin ve 100 ila 240 VAC güç bloğunu kablolamadan önce terminal bağlantılarında sıfır gerilim bulunduğunu doğrulayın.
- NEMA/IP giriş koruma derecelerini korumak için montaj kelepçelerini sıkmadan önce panel sızdırmazlık contasının muhafaza kesiminin çevresine düzgün şekilde oturduğundan emin olun.
- Terminal muhafazasındaki koruyucu topraklama saplamasından kabinin merkezi bakır topraklama barasına özel bir şasi topraklama iletkeni bağlayın.
- Sinyal yansımalarını ortadan kaldırmak için DH-485 ağ kablosu hattının fiziksel uçlarında uygun hat sonlandırma dirençleri kullanın.
- Panel muhafazası içinde doğal ısı dağılımını kolaylaştırmak için arka ve üst muhafaza çevresinde minimum havalandırma mesafesini koruyun.
