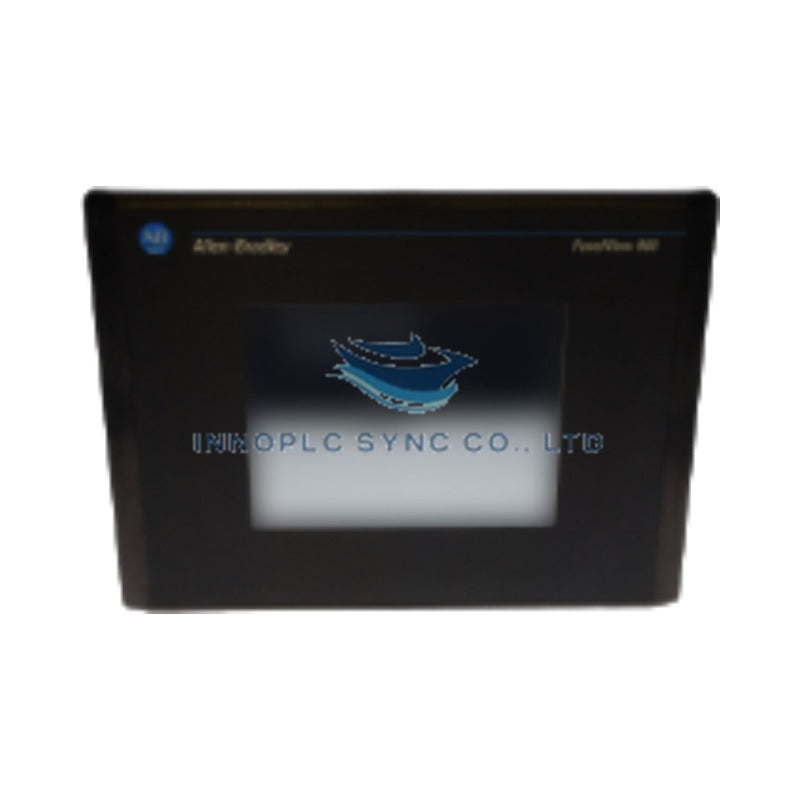

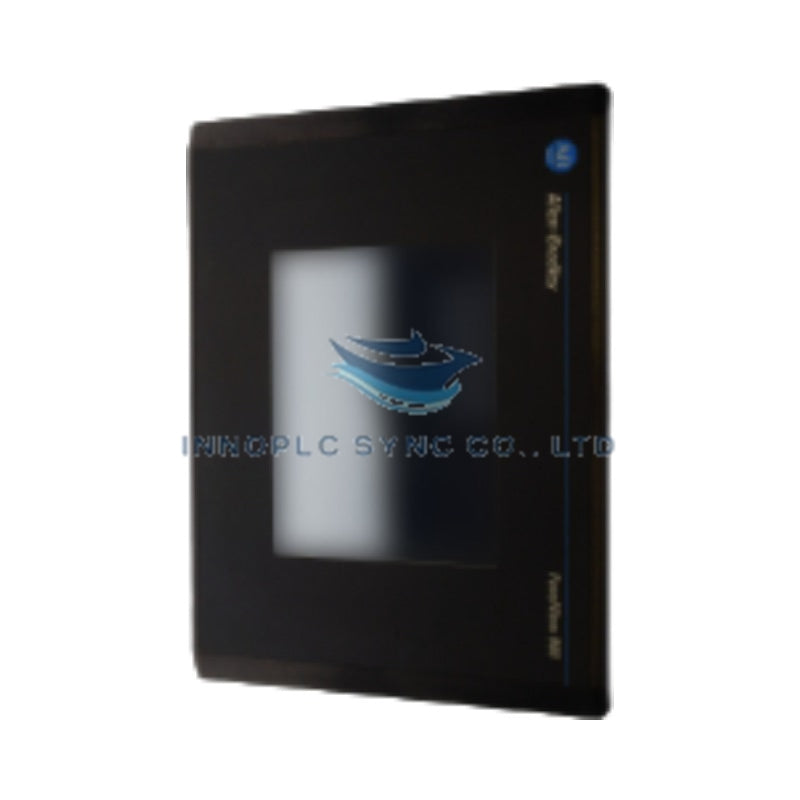

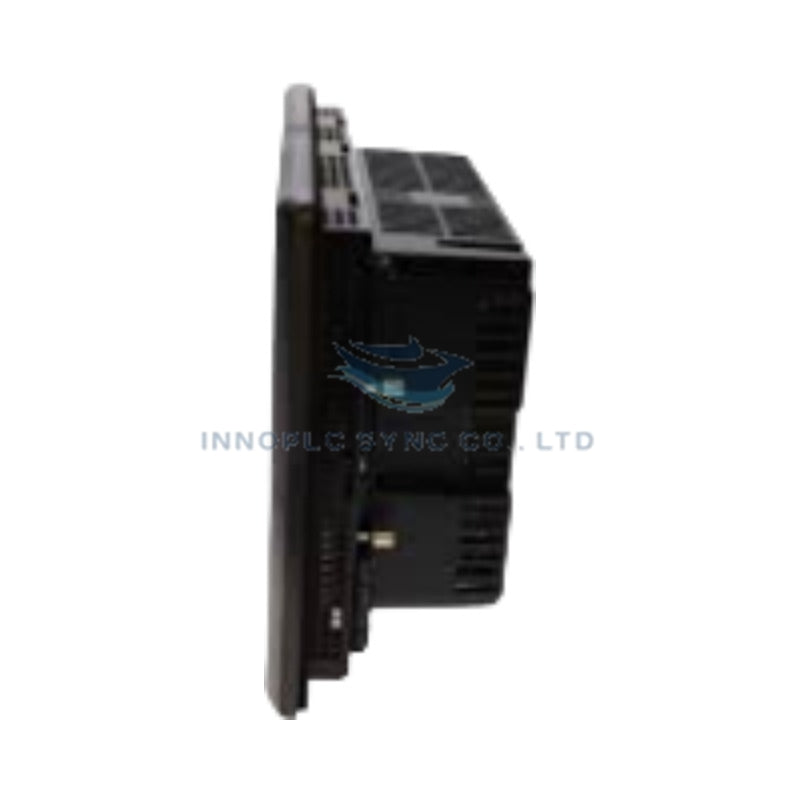

Allen-Bradley 2711-T6C5L PanelView 600 Dokunmatik Ekran
Allen-Bradley 2711-T6C5L olarak da kataloglanan 2711-T6C5L Operatör Arayüzü, DH-485 seri iletişim ağlarında grafiksel proses görselleştirme ve operatör girişi işlemleri için özel bir donanım bileşeni olarak çalışır.
Ek Açıklaması ve Model Matrisi
- 2711: PanelView Standart Terminal Serisi
- -T6: Analog rezistif dokunmatik ekran arayüzüne sahip 5,7 inçlik aktif matris ekran
- C: Renkli ekran türü (320 x 234 piksel çözünürlük)
- 5: DH-485 protokolü üzerinden çalışan RS-232 iletişim portu
- L: 24 VDC besleme gerilimi güç yapılandırması
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | 2711-T6C5L |
| Marka | Allen-Bradley |
| Menşei | ABD |
| Ağırlık | 1,90 lb (0,86 kg) |
| Boyutlar | Standart PanelView 600 muhafaza boyutları |
| Çalışma Sıcaklığı | 0 ila 50 °C |
| Güç Tüketimi | 24 VDC giriş (18 ila 32 VDC aralığı), maks. 24 W |
| Ekran Türü | 5,7 inç aktif matris renkli TFT |
| Ekran Çözünürlüğü | 320 x 234 piksel |
| Operatör Girişi | Dokunmatik ekran (analog rezistif) |
| İletişim Portları | RS-232 seri portu (DH-485 protokolü) |
Donanım Yazılımı Flash Uyumluluğu ve Deterministik Ağ Arayüzü
2711-T6C5L, gerçek zamanlı operatör girişlerini ve alarm koşullarını işlerken donanım yazılımı flash belleğinin SLC 500 ve MicroLogix denetleyici bellek yazmaçlarıyla uyumluluğunu korur. Yerleşik seri arayüz, RS-232 fiziksel bağlantıları üzerinden DH-485 ağlarında deterministik belirteç geçişli iletişim gerçekleştirir. Düşük güçlü dahili DC-DC dönüştürücüler, hassas ekran elektronik devrelerini ve dokunmatik algılama matrisi mantığını endüstriyel güç barası dalgalanmalarına karşı korumak için düzenlenmiş besleme gerilimleri sağlar.
Sıkça Sorulan Sorular
S: 2711-T6C5L terminali standart 100-240 VAC şebeke beslemesiyle çalıştırılabilir mi?
C: Hayır. "L" eki, 24 VDC besleme gerilimi yapılandırmasını (18 ila 32 VDC çalışma aralığı) belirtir. AC hat geriliminin doğrudan terminal güç konektörüne uygulanması üniteye kalıcı olarak zarar verir.
S: 2711-T6C5L üzerindeki RS-232 seri iletişim kablosu için çalışırken değiştirme destekleniyor mu?
C: RS-232 seri kablosunun denetleyici çalışırken çıkarılması donanıma zarar vermese de uygulama çalışma zamanında anında iletişim kaybı hatalarını tetikler. Dahili panel bağlantılarına servis uygulamadan önce daima 24 VDC gücünü kesin.
Saha Kurulum Yönergeleri
- Cihaza enerji vermeden önce harici 24 VDC güç kaynaklarının izin verilen 18 ila 32 VDC çalışma aralığında kaldığını doğrulayın.
- Çevresel giriş korumasını garanti etmek için terminali, birlikte verilen montaj klipslerini kullanarak NEMA 4X/IP65 sınıfı bir pano kesitine monte edin.
- Muhafazanın arkasındaki topraklama terminalinden ana pano topraklama barasına özel bir koruyucu topraklama kablosu bağlayın.
- Doğal konveksiyonla ısı dağılımını kolaylaştırmak için arka şasi üzerinde ve çevresinde en az 2 inçlik asgari açıklık mesafelerini koruyun.
- Ağır endüstriyel ortamlarda elektromanyetik gürültü girişimini sınırlamak için RS-232 seri iletişim hatlarında ekranlı, bükümlü çift kablo kullanın.
