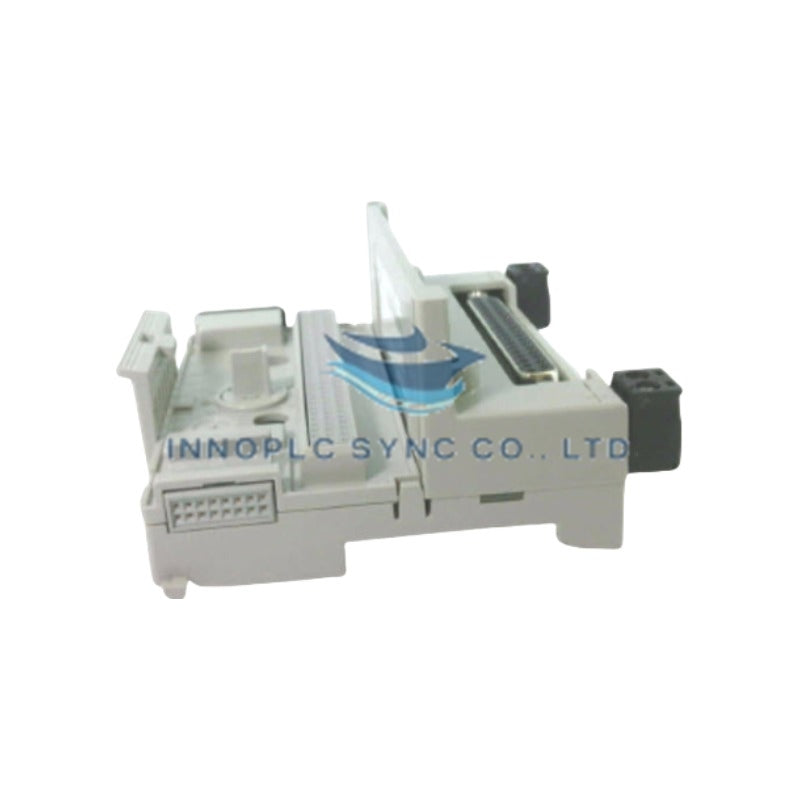

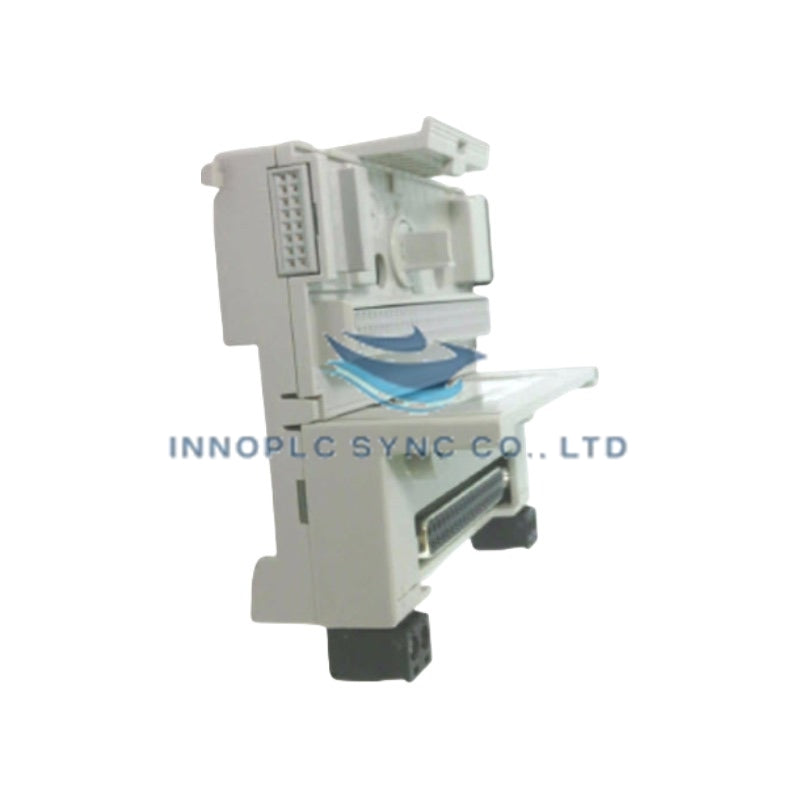

Allen-Bradley 1794-TB3S FLEX I/O
Allen-Bradley 1794-TB3S olarak da kataloglanan 1794-TB3S Terminal Taban Ünitesi, Allen-Bradley FLEX I/O platformlarında saha sinyallerinin sonlandırılması ve I/O modülü arka panel ara bağlantısının gerçekleştirilmesi için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | 1794-TB3S |
| Marka | Allen-Bradley |
| Menşei | ABD |
| Ağırlık | 0.44 lbs (0.20 kg) |
| Boyutlar | Standart FLEX I/O taban ayak izi |
| Çalışma Sıcaklığı | 0 to 55 deg C (32 to 131 deg F) |
| Güç Tüketimi / Anma Değeri | 125 VAC/DC, bus üzerinden maks. 10 A |
| Sonlandırma Tipi | Yaylı Klemens |
| I/O Terminalleri | 16 I/O Terminali (0-15) |
| Ortak Terminaller | 18 Ortak Terminal |
| Gerilim Terminalleri | 18 +Gerilim Terminali |
| Muhafaza / Montaj | Açık Tip, DIN Rayına Monte (IP20) |
Arka Panel Haberleşmesi ve Yüksek Yoğunluklu Sonlandırma
1794-TB3S, entegre erkek ve dişi kenar konektörleri aracılığıyla arka panel ara bağlantısı sağlar ve sistem gücü ile deterministik I/O veri yollarının bitişik FLEX I/O tabanları arasında kesintisiz şekilde aktarılmasına olanak tanır. Yaylı klemens kablo kafesi tasarımı, yüksek titreşimli ortamlarda sürekli sıkma kuvvetini koruyarak saha kablolarının gevşemesini ve sinyal kesilmelerini önler. Dahili arka panel bus uyumluluğu, bitişik I/O yuvaları arasındaki arka panel haberleşmesini kesintiye uğratmadan ürün yazılımı flaş senkronizasyonunu ve çalışır durumda modül takılmasını (Enerji Altında Çıkarma ve Takma) destekler.
Sıkça Sorulan Sorular
S: Yaylı klemensler için kablo sıyırma uzunluğu ve iletken kesiti gereksinimleri nelerdir?
Y: Saha iletkenlerinin 9.5 mm (0.37 in) uzunluğunda sıyrılması gerekir. Yaylı klemensler, 75 deg C veya daha yüksek sıcaklık için derecelendirilmiş, 0.33 ila 2.5 mm sq (22 to 14 AWG) arasındaki tek telli veya çok telli bakır kablo kesitlerini kabul eder.
S: 1794-TB3S terminal tabanı, sistem arka paneli enerjiliyken takılabilir veya çıkarılabilir mi?
Y: Hayır. Taban üzerine takılan dijital I/O modülleri Enerji Altında Çıkarma ve Takma (RIUP) işlemini desteklese de 1794-TB3S terminal tabanının kendisi, konektör arkından kaynaklanabilecek hasarı önlemek için yalnızca arka panel gücü ve saha kablolaması beslemeleri tamamen yalıtılmışken takılmalı veya çıkarılmalıdır.
S: Aynı DIN rayı üzerindeki bitişik 1794-TB3S tabanları arasında saha gücü nasıl yalıtılır?
Y: Saha kablolaması güç baraları (+V ve Common), tabanlar arasındaki dahili güç köprülerinden geçer. Ayrı güç izolasyon bölgeleri oluşturmak için kullanıcının, FLEX I/O sistemi montaj mimarisinde belirtildiği şekilde bir izolasyon anahtarı takması veya güç köprüsü zincirini kesmesi gerekir.
Saha Montajı Talimatları
- DIN rayını yatay olarak monte edin ve EMC bağışıklık standartlarını karşılamak için rayın pano arka plakasına uygun şekilde topraklandığından emin olun.
- 1794-TB3S terminal tabanını DIN rayına geçirin ve kilitleme mandalı ray dudağına güvenli şekilde oturana kadar sıkıca bastırın.
- Tabanı sola doğru sıkıca kaydırarak arka panel konektörünü bitişik adaptörle veya önceki terminal taban ünitesiyle birleştirin.
- Yaylı klemens serbest bırakma yuvasına küçük düz uçlu bir tornavida sokun, sıyrılmış iletkeni kablo deliğine yerleştirin ve kabloyu sabitlemek için tornavidayı bırakın.
- Etkin I/O kartını takmadan önce tabandaki modül kodlama kadranını ilgili I/O modülü tipi için gereken konuma ayarlayın.
