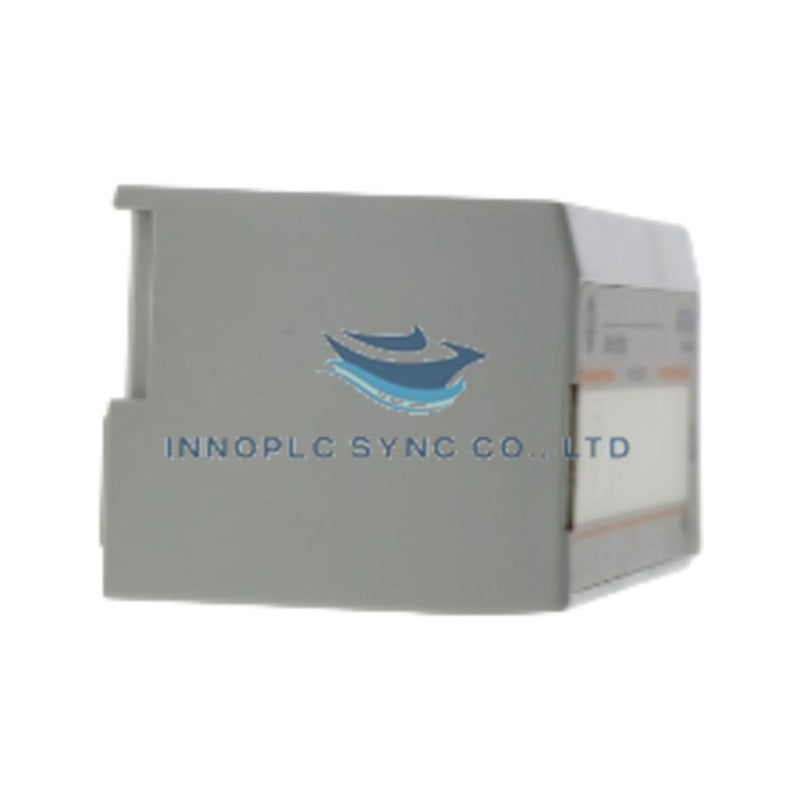

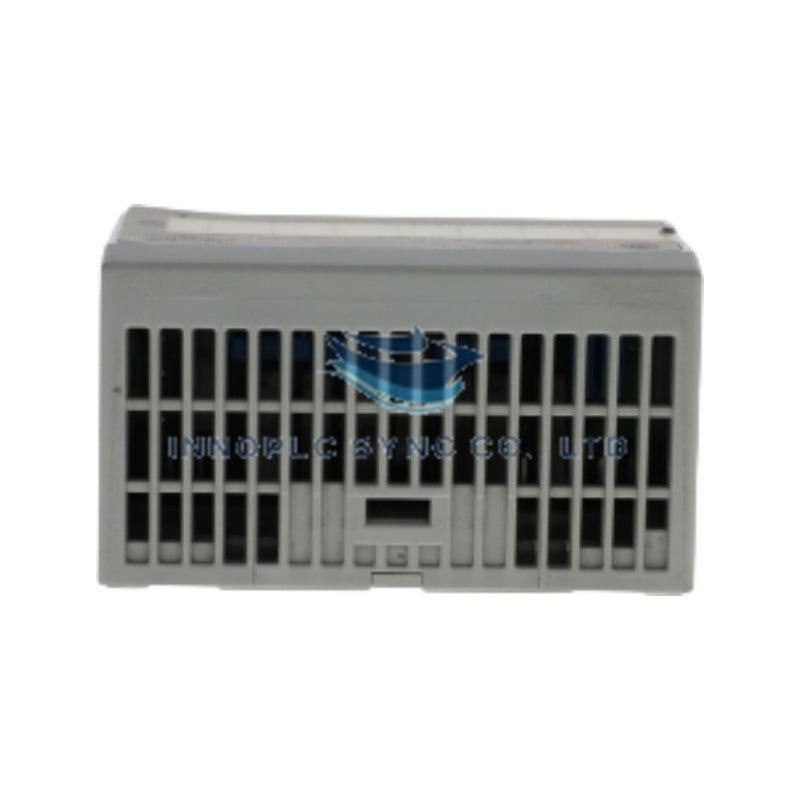

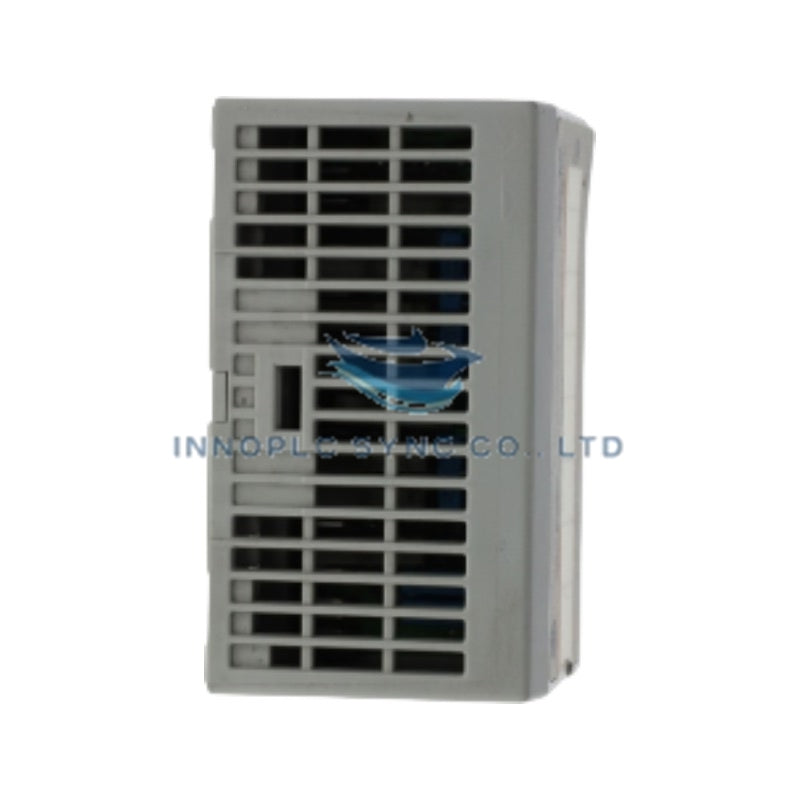

Allen-Bradley 1794-OW8 Çıkış Modülü
Allen-Bradley 1794-OW8, FLEX I/O platformlarında ayrık anahtarlama kontrolü gerçekleştirmek için kullanılan temel 1794-OW8 Dijital Çıkış Modülüdür.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1794-OW8 |
| Marka | Allen-Bradley |
| Menşei | ABD |
| Ağırlık | 0.20 lb (0.09 kg) |
| Boyutlar | Standart FLEX I/O modülü profili |
| Çalışma Sıcaklığı | Standart Allen-Bradley endüstriyel çalışma aralığı |
| Güç Tüketimi | Maks. 5.5 W |
| Modül Tipi | Dijital Çıkış Modülü |
| Kanallar | 8 yalıtılmış röle çıkışı |
| Kontak Tipi | Elektromanyetik N.O. röle kontakları |
| Çıkış Gerilimi | Maks. 125 VDC / 265 VAC |
| Kontak Anma Değeri | Kanal başına maks. 2.0 A |
| Giriş Koruması | IP20 |
| Bağlantı | Klemens tabanında vidalı terminal bağlantısı |
Arka Panel Veri Yolu İletişim Hızı ve Deterministik Anahtarlama
Allen-Bradley 1794-OW8, dahili sinyal karışması olmadan nokta başına 2 A'ya kadar AC veya DC kontrol yüklerini anahtarlamak üzere tasarlanmış, ayrı ayrı yalıtılmış 8 elektromekanik röle kanalı içerir. Yüksek hızlı arka panel veri yolu mimarileri üzerinden iletişim kuran modül, EtherNet/IP, ControlNet veya Remote I/O adaptörleri tarafından yönlendirilen deterministik çıkış komutlarını yürütür. Çıkış kontakları arasındaki fiziksel galvanik izolasyon, yüksek yoğunluklu I/O işlemleri sırasında dahili lojik devrelerini saha tarafındaki gerilim darbelerinden, endüktif geçici rejimlerden ve toprak potansiyeli farklarından korur.
Sık Sorulan Sorular
S: 1794-OW8 modülü, farklı kanallardaki hem AC hem de DC yük gerilimlerini aynı anda anahtarlayabilir mi?
C: Evet; 8 çıkış kanalının her birinde ayrı ayrı yalıtılmış kontaklar bulunduğundan, ayrı kanal grupları üzerinden bağımsız AC (maks. 265 VAC) veya DC (maks. 125 VDC) güç kaynakları bağlanabilir ve kanallar arasında etkileşim oluşmaz.
S: 1794-OW8 FLEX I/O modülünü monte etmek ve kablolamak için hangi terminal tabanları gerekir?
C: 1794-OW8, saha kablolama bağlantıları için vidalı veya yaylı klemens bağlantıları bulunan standart FLEX I/O terminal tabanı ünitelerine (1794-TB2, 1794-TB3 veya 1794-TB3S gibi) monte edilir.
Saha Kurulum Talimatları
- 1794-OW8 modülünü yerine kilitlemeden önce, seçilen FLEX I/O terminal tabanındaki kodlama anahtarını 9 konumuna hizalayın.
- Modül kilitleme mekanizması DIN rayı tertibatına oturana kadar 1794-OW8'i terminal tabanı ünitesine sıkıca bastırın.
- Saha yükü iletkenlerini belirlenmiş vidalı terminallere bağlayın; solenoid bobinleri veya motor yol vericileri gibi endüktif yüklerin yük terminalleri arasına bastırma aygıtları takıldığından emin olun.
- Elektromanyetik paraziti azaltmak için yüksek gerilimli AC çıkış kablolarını pano kablo kanalları içinde düşük gerilimli DC iletişim kablolarından ayırın.
