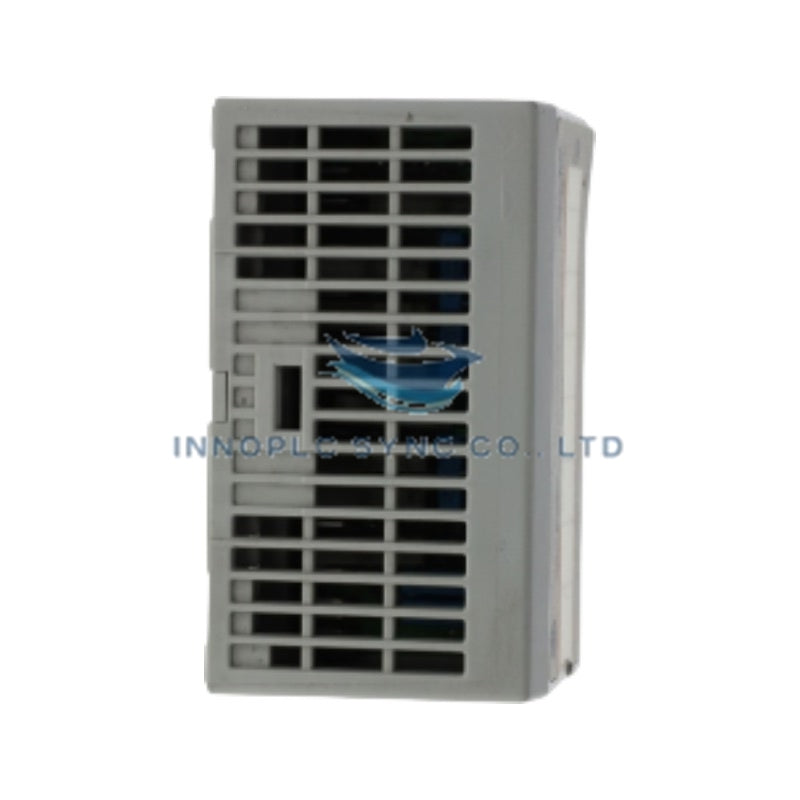

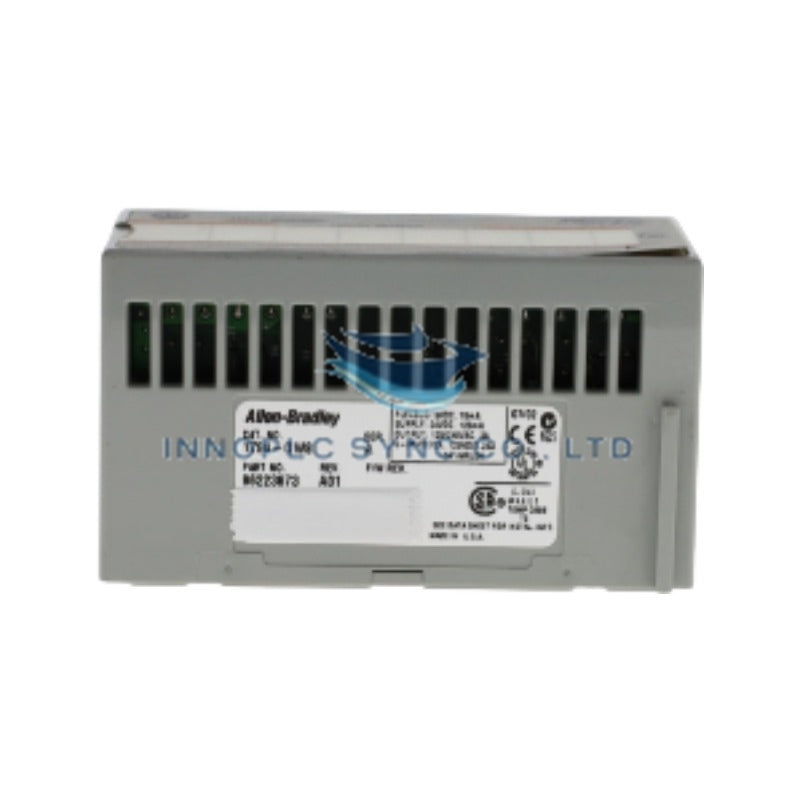

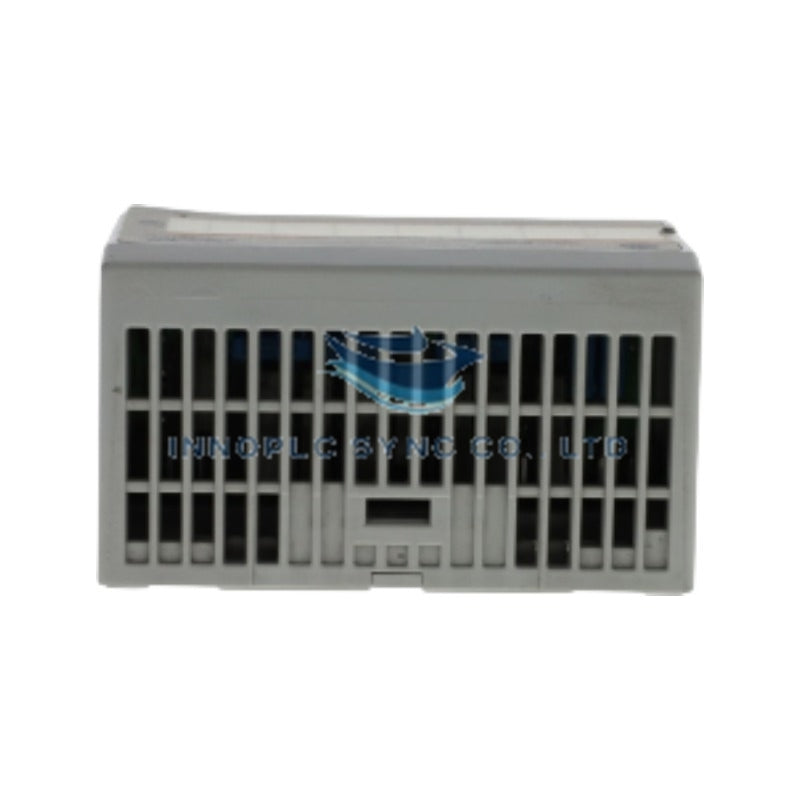

Allen-Bradley 1794-IT9 FLEX I/O Termokupl Giriş Modülü
Allen-Bradley 1794-IT9, FLEX I/O platformlarında analog sinyal toplama işlemlerini gerçekleştirmek için kullanılan temel 1794-IT9 Termokupl Giriş Modülüdür.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1794-IT9 |
| Marka | Allen-Bradley |
| Menşei | ABD |
| Ağırlık | Standart FLEX I/O modülü ağırlığı |
| Boyutlar | Standart FLEX I/O modülü profili |
| Çalışma Sıcaklığı | Standart Allen-Bradley endüstriyel çalışma aralığı |
| Güç Tüketimi | Standart FLEX I/O arka panel güç tüketimi |
| Modül Tipi | Termokupl / mV Analog Giriş Modülü |
| Kanallar | 16 tek uçlu analog giriş |
| Giriş Aralığı | -200 mV ile +200 mV arası |
| Çözünürlük | 12 bit |
| Dönüşüm Süresi | 100 mikrosaniye |
| Termokupl Tipleri | J, K, T, E, R, S, B, N ve W |
| Sıcaklık Kompanzasyonu | Dahili soğuk uç kompanzasyonu (CJC) |
| Montaj | DIN rayına monte edilebilir |
Arka Panel Veri Yolu İletişim Hızı ve Soğuk Uç Kompanzasyonu
Allen-Bradley 1794-IT9, 16 tek uçlu termokupl kanalı üzerinden 100 mikrosaniyelik yüksek hızlı dönüşüm süresi sunarak sayısallaştırılmış milivolt telemetrisini yüksek hızlı arka panel veri yolu mimarileri üzerinden doğrudan iletir. Endüstriyel aralıklarda yüksek doğruluklu sıcaklık ölçeklendirmesi için entegre soğuk uç kompanzasyonuna (CJC) sahip olan modül, tam yoğunluklu I/O anahtarlaması sırasında termal gradyan hatalarını bastırır. Donanım yazılımı flash uyumluluğu, EtherNet/IP, ControlNet ve Remote I/O kontrol topolojilerine sorunsuz gerçek zamanlı entegrasyon sağlar.
Sıkça Sorulan Sorular
S: 1794-IT9 giriş modülü hangi termokupl sensör tiplerini destekler?
C: Modül, J, K, T, E, R, S, B, N ve W tipi termokuplların yanı sıra doğrudan -200 mV ile +200 mV arasındaki analog gerilim sinyallerinin bağlanmasını destekler.
S: 1794-IT9, terminal bağlantılarındaki sıcaklık değişimlerini nasıl kompanzasyonlar?
C: Modül, saha kablolama terminali arayüzlerindeki termal potansiyel değişimlerini düzeltmek için entegre soğuk uç kompanzasyonu (CJC) algoritmalarından ve sensörlerinden yararlanır.
Saha Kurulum Kılavuzu
- 1794-IT9 modülünü DIN rayına takmadan önce uyumlu FLEX I/O terminal tabanındaki mekanik kodlama anahtarını yapılandırın.
- Termokupl uzatma kablosunu ve düşük seviyeli milivolt sinyal kablolarını, yüksek gerilimli AC kablolarından fiziksel olarak ayrılmış, özel ve ekranlı kablo kanallarından geçirin.
- Topraklama döngüsü akımı girişimini ortadan kaldırmak için sinyal kablosu ekran örgüsünü, belirlenmiş pano topraklama barasında tek bir noktadan topraklayın.
- Sistem kalibrasyonunu başlatmadan önce kanal güç kaynağı bağlantılarının belirtilen kutuplara uygun olduğunu doğrulayın.
