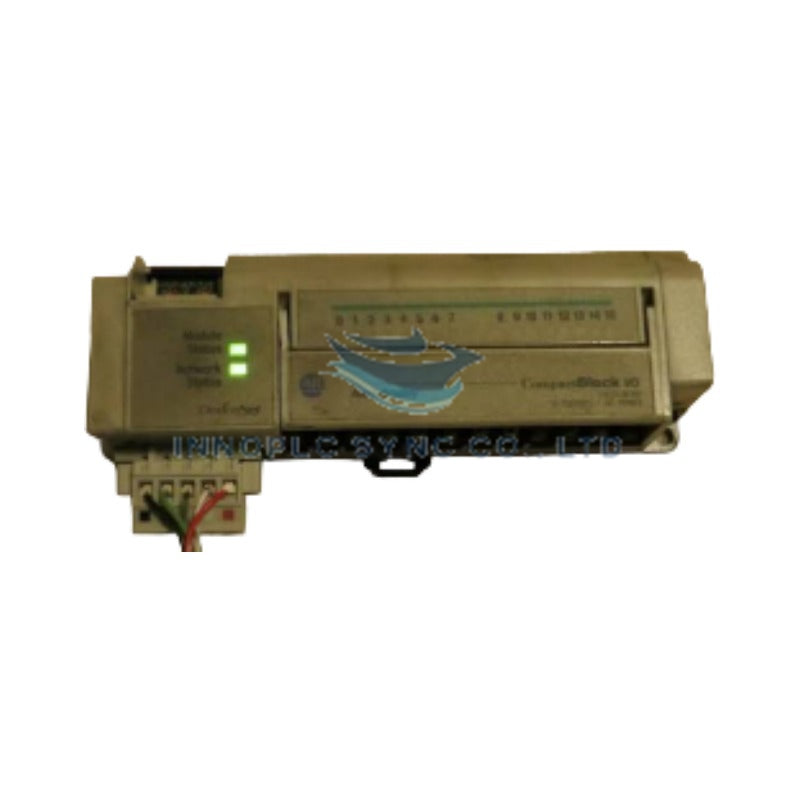

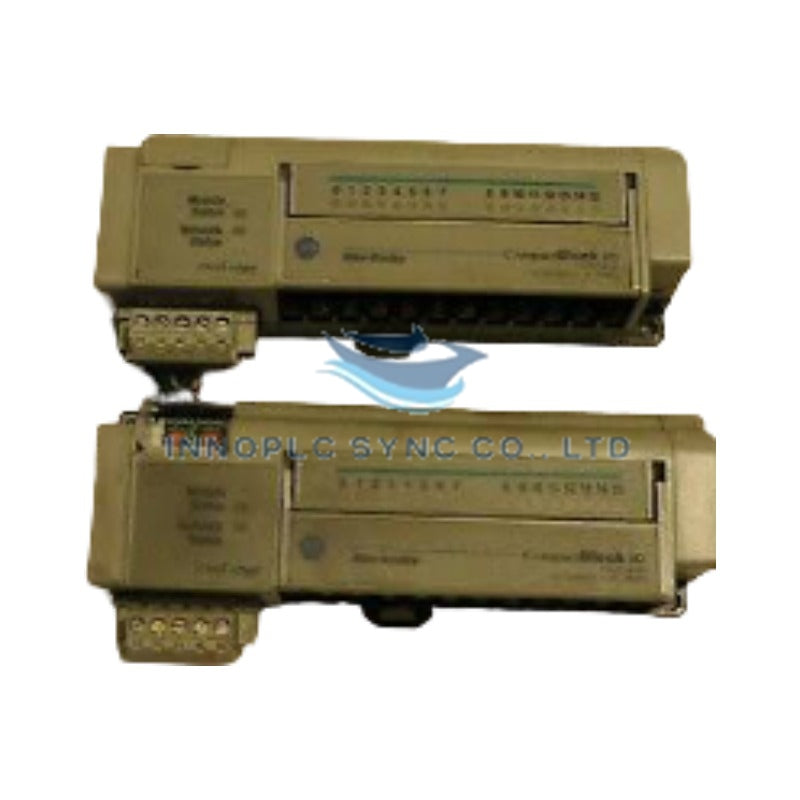

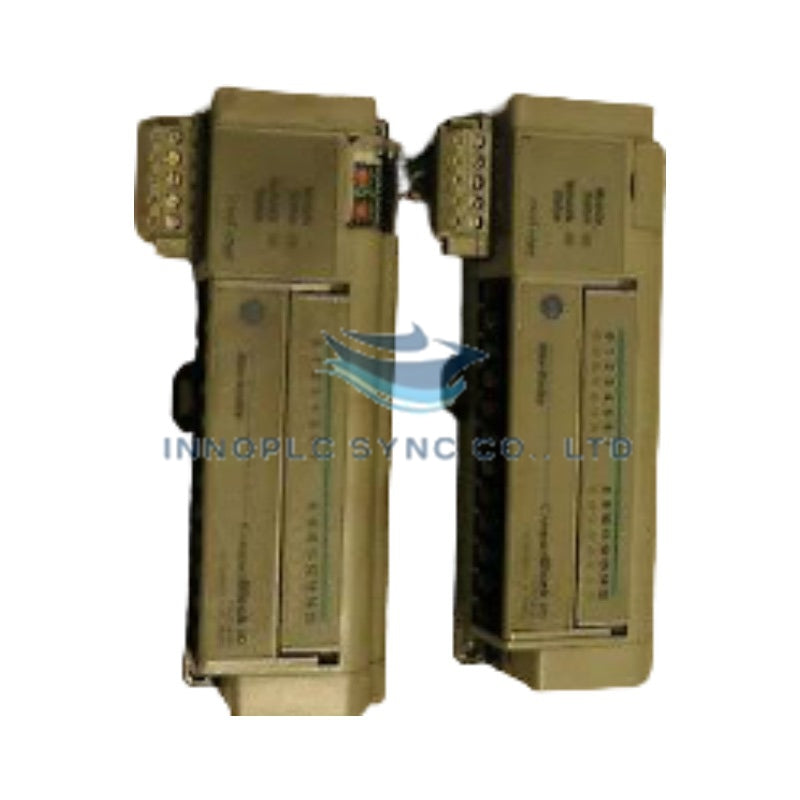

Allen-Bradley 1791D-OB16P CompactBlock G/Ç Modülü
DeviceNet ağlarında ayrık çıkış anahtarlaması ve dağıtılmış düğüm kontrolü için yapılandırılan Allen-Bradley 1791D-OB16P (1791D-OB16P kaynak çıkış modülü), doğrudan fiziksel/elektriksel çalıştırma sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1791D-OB16P |
| Marka | Allen-Bradley |
| Menşei | ABD |
| Ağırlık | 0.44 lb (0.20 kg) |
| Boyutlar | Standart CompactBlock I/O profili |
| Çalışma Sıcaklığı | Standart Allen-Bradley endüstriyel çalışma aralığı |
| DeviceNet Gücü | 11 VDC - 25 VDC |
| Çıkış Tipi | 16 kaynak çıkış kanalı (8 kanaldan oluşan 2 grup) |
| AÇIK Durum Gerilim Aralığı | 10 VDC - 30 VDC |
| AÇIK Durum Akımı | Kanal başına maksimum 0.5 A (modül toplam akımı maksimum 4.0 A) |
| Darbe Akımı | 10 ms için maksimum 1.0 A (her 2 saniyede tekrarlanabilir) |
| İletişim Hızı | 125 Kbps, 250 Kbps, 500 Kbps |
| Giriş Koruması | IEC IP20 |
| Göstergeler | Modül/ağ durumu (kırmızı/yeşil), mantık durumu (yeşil), I/O durumu (sarı) |
Arka Panel Veri Yolu İletişim Hızı ve Deterministik Ağ Mesajlaşması
Allen-Bradley 1791D-OB16P, iki yalıtılmış 8 kanallı gruba ayrılmış 16 kaynak çıkış kanalını yönetir ve kanal başına 10-30 VDC'de 0.5 A'ya kadar yük sürebilir. DeviceNet ağları üzerinden dağıtılmış bir I/O düğümü olarak çalışan modül, ana tarayıcılarla yüksek veri aktarım hızı ve düşük gecikmeli iletişim sağlamak için Yoklamalı, Döngüsel ve Durum Değişikliği (COS) mesajlaşma modlarını destekler. Dahili tanı LED'leri, deterministik ağ çalışması sırasında modül/ağ, mantık yürütme ve kanal anahtarlama durumları hakkında gerçek zamanlı görsel geri bildirim sağlar.
Sıkça Sorulan Sorular
S: 1791D-OB16P DeviceNet modülü hangi veri alışverişi modlarını destekler?
C: Modül, DeviceNet tarayıcıları arasında esnek ve deterministik veri aktarımı için Yoklamalı, Döngüsel ve Durum Değişikliği (COS) mesajlaşma modlarını destekler.
S: 1791D-OB16P, DeviceNet ortamı üzerinden hangi iletişim mesafelerini destekler?
C: Kalın kablo kullanıldığında 125 Kbps'de 500 m'ye, 250 Kbps'de 200 m'ye ve 500 Kbps'de 100 m'ye kadar destekler. Düz kablo kullanıldığında 125 Kbps'de 420 m'ye, 250 Kbps'de 200 m'ye ve 500 Kbps'de 75 m'ye kadar destekler.
Saha Kurulum Talimatları
- 1791D-OB16P modülünü standart 35 mm DIN rayına veya IP54 sınıfı endüstriyel pano içindeki arka panel yüzeyine sağlam şekilde monte edin.
- 5 pimli DeviceNet ana hat kablosu fişini modülün iletişim portuna bağlayın ve ağ güç kaynağının 11-25 VDC aralığında olduğundan emin olun.
- Harici 24 VDC çıkış yükü gücünü belirtilen klemens noktalarına bağlayın ve her iki çıkış kanalı grubu için doğru kaynak polaritesine dikkat edin.
- DeviceNet iletişim kablolarını ve 24 VDC çıkış kablolarını kablo kanalları içinde yüksek gerilimli AC iletkenlerinden ve motor sürücüsü güç kablolarından ayırın.
