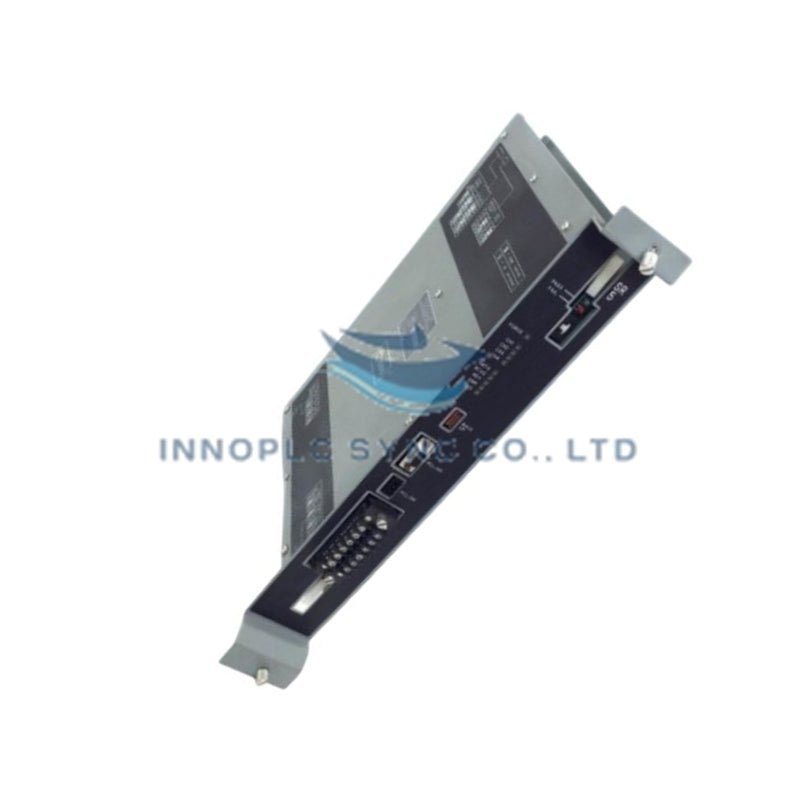

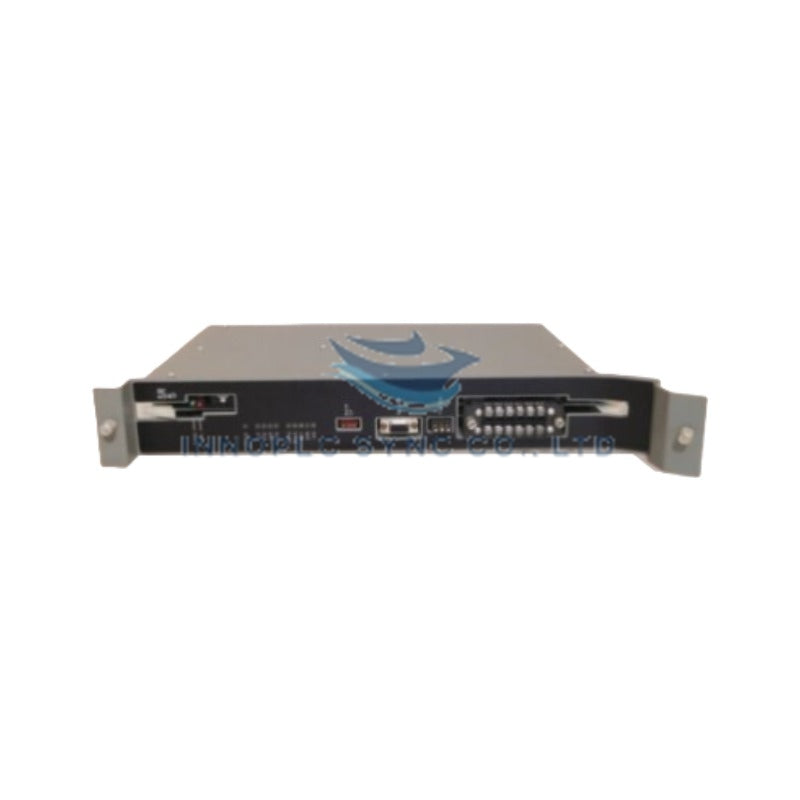

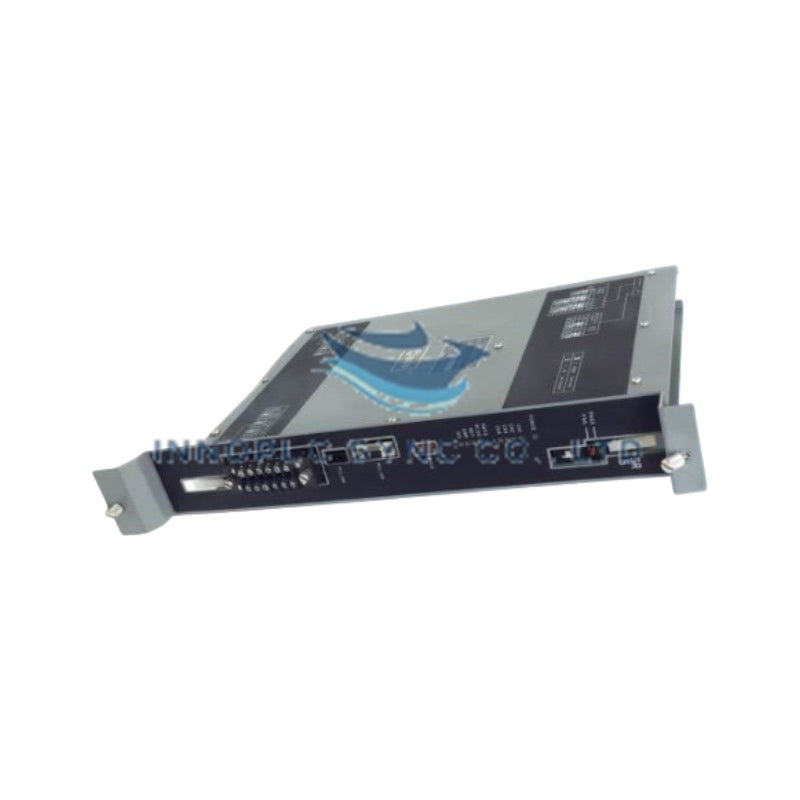

Allen-Bradley 1775-SR PLC-3 G/Ç Tarayıcı Modülü
Allen-Bradley tarafından PLC-3 kontrol sistemi mimarisi için tasarlanan 1775-SR, tek yuvalı bir G/Ç tarayıcı modülüdür. Yüksek yoğunluklu saha sinyali işleme için tasarlanan bu modül, dört özel terminal kanalı üzerinden 2.048 adede kadar ayrık girişi ve 2.048 adede kadar ayrık çıkışı yönetir. Seçilebilir 57.6 veya 115.2 kbaud G/Ç iletişim hızları sayesinde yerel işlemci mantığı ile uzak istasyon şasileri arasında hızlı ve öngörülebilir veri alışverişi sağlar.
Seri Arayüz ve Yapılandırma
1775-SR sisteminin devreye alınması ve seri tanılaması, RS-232-C sinyal standartlarıyla uyumlu, entegre 25 pinli D-sub konektör üzerinden gerçekleştirilir. Bu arayüz, teknisyenlerin yapılandırma güncellemeleri ve bağlantı doğrulaması için terminal cihazlarını veya programlama araçlarını doğrudan tarayıcıya bağlamasına olanak tanır.
Sistem Tanılaması ve Çevresel Toleranslar
Yerleşik öz test göstergesi, modülün durumu hakkında anında görsel geri bildirim sağlayarak bakım personelinin açılış işlemleri ve rutin arıza tespiti sırasında işini kolaylaştırır. Zorlu endüstriyel uygulamalar için tasarlanan modül, yoğuşmasız %5 ila %95 bağıl nem seviyelerinde 0 °C ile 40 °C arasında güvenilir biçimde çalışır ve -40 °C ile 85 °C arasında depolama sıcaklığına dayanır.
Teknik Parametreler
| Parametre | Teknik özellik |
|---|---|
| Model | 1775-SR |
| Marka | Allen-Bradley |
| Ürün Türü | PLC G/Ç Tarayıcı Modülleri |
| Ürün Ailesi | PLC-3 |
| Giriş Kapasitesi | 2048 Giriş |
| Çıkış Kapasitesi | 2048 Çıkış |
| Terminal Kanalları | 4 Terminal |
| İletişim Hızı | 57.6 kbaud veya 115.2 kbaud |
| Yapılandırma Arayüzü | 25 pinli D-sub (RS-232-C) |
| Tanılama Göstergesi | Yerleşik Öz Test Göstergesi |
| Çalışma Sıcaklığı | 0 °C ile 40 °C arası |
| Depolama Sıcaklığı | -40 °C ile 85 °C arası |
| Bağıl Nem | %5 - %95 (yoğuşmasız) |
| Sevkiyat Ağırlığı | 5,00 lb (2,27 kg) |
Sıkça Sorulan Sorular
S: Allen-Bradley 1775-SR hangi giriş ve çıkış kapasitesini destekler? C: 1775-SR, dört terminal kanalı üzerinden 2.048 adede kadar ayrık girişi ve 2.048 adede kadar ayrık çıkışı yönetir.
S: 1775-SR'de seri yapılandırma için hangi konektör türü kullanılır? C: Seri tanılama ve parametre yapılandırması için RS-232-C iletişim protokollerini destekleyen 25 pinli D-sub konektör kullanılır.
S: Bu modül hangi G/Ç kanalı iletişim hızlarını destekliyor? C: Modül, 57.6 kbaud veya 115.2 kbaud iletişim hızlarını destekler.
