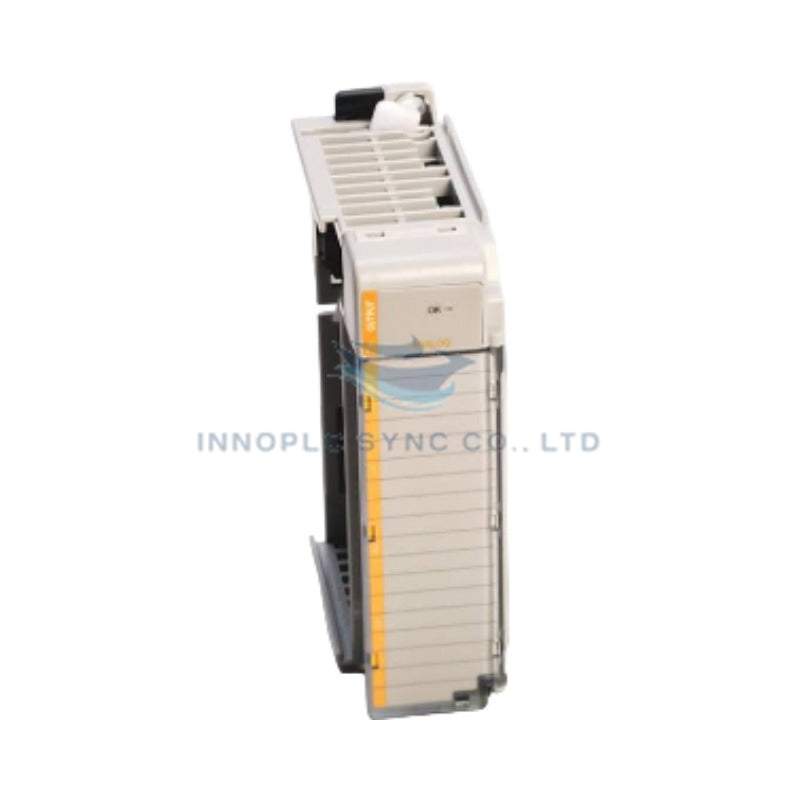

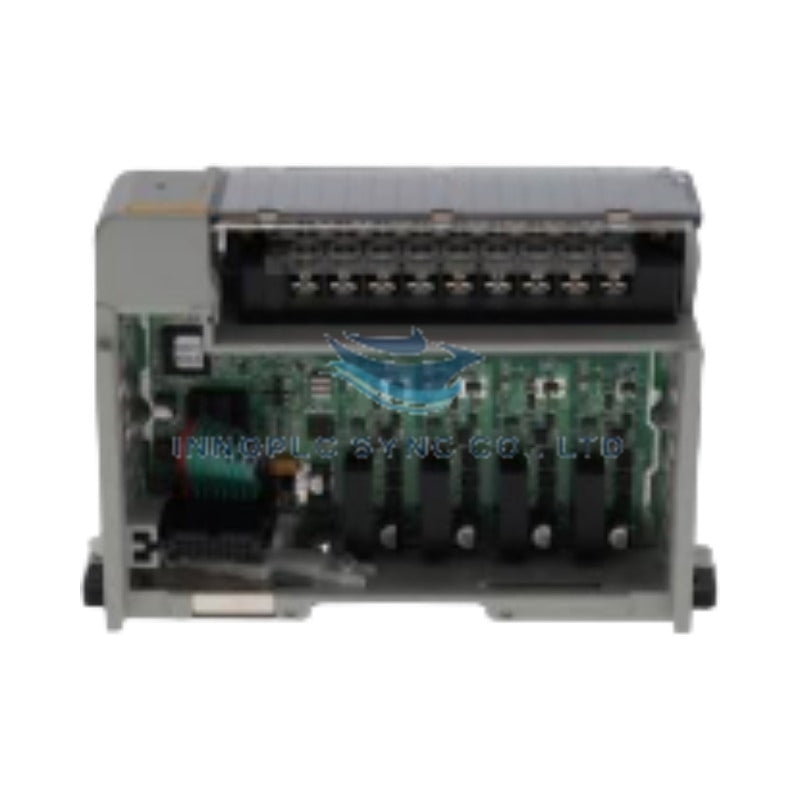

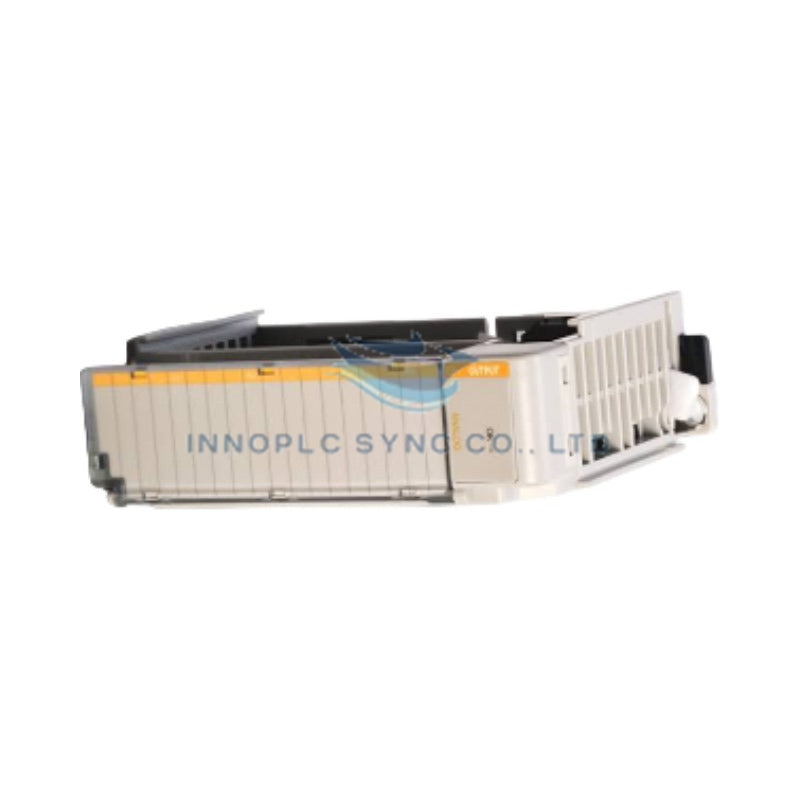

Allen-Bradley 1769-OF4CI CompactLogix İzole Analog Çıkış Modülü
CompactLogix mimarilerinde hassas son kontrol elemanı sürme işlemi için yapılandırılan Allen-Bradley 1769-OF4CI (1769-OF4CI Yalıtılmış Analog Çıkış Modülü), doğrudan fiziksel/elektriksel uygulama sağlar.
Sonek Açıklaması ve Model Matrisi
| Temel Katalog Numarası | Çıkış Kanalları | Yalıtım Türü | Desteklenen Sinyal Aralıkları |
|---|---|---|---|
| 1769-OF4 | 4 yalıtımsız | Diferansiyel | 0 - 20 mA, 4 - 20 mA, 0 - 10 VDC, +/-10 VDC |
| 1769-OF4CI | 4 ayrı ayrı yalıtılmış | Kanal-kanal | 0 - 20 mA, 4 - 20 mA |
| 1769-OF4VI | 4 ayrı ayrı yalıtılmış | Kanal-kanal | 0 - 10 VDC, +/-10 VDC, 1 - 5 VDC |
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1769-OF4CI |
| Marka | Allen-Bradley |
| Köken | ABD |
| Ağırlık | 1.44 lb (0.65 kg) |
| Boyutlar | 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in) |
| Çalışma Sıcaklığı | 0 - 60 derece C (32 - 140 derece F) |
| Güç Tüketimi | 5.1 VDC arka panel tüketiminde 165 mA (2.0 W ısı yayılımı) |
| Çıkış Kanalları | 4 diferansiyel (ayrı ayrı yalıtılmış) |
| Analog Sinyal Aralıkları | 0 - 20 mA, 4 - 20 mA (Tam ölçek: 0 - 21 mA, 3.2 - 21 mA) |
| Dijital Çözünürlük | 16 bit tek kutuplu (0.323 uA/bit) |
| Dönüşüm Hızı | 110 ms |
| Dirençli Yük Aralığı | 0 - 500 Ohm |
| Doğrusal Olmama | tam ölçeğin +/-0.05'i |
| Güç Kaynağı Mesafe Sınıfı | 8 modül |
Kanal-Kanal Galvanik Yalıtım ve Arka Panel Hızı
1769-OF4CI, topraklama döngülerini önlemek ve uzak aktüatörler arasındaki ortak mod gürültü parazitini ortadan kaldırmak üzere tasarlanmış, ayrı ayrı yalıtılmış dört analog akım kanalı içerir. Sinyal işleme, güç döngüsünde otomatik olarak kendi kendine test algoritmalarını çalıştıran dahili kalibrasyon donanımı tarafından yönetilir; böylece manuel saha kalibrasyonu gerektirmeden +/-0.05 doğrusal olmama sağlanır. Ürün yazılımı flaş uyumluluğu ve optimize edilmiş arka panel veriyolu iletişim hızı, PID ölçekli verilerin, ham değerlerin ve mühendislik birimlerinin ana denetleyici ile saha çıkış devreleri arasında deterministik olarak aktarılmasını sağlar.
Sıkça Sorulan Sorular
S: 1769-OF4CI modülü rutin bakım sırasında saha kalibrasyonu gerektirir mi?
Y: Hayır. Donanım tasarımı kalibrasyon doğruluğunu (tam ölçeğin +/-0.35'i) garanti eder ve her güç döngüsü sırasında otomatik kalibrasyon ve kendi kendine test rutinlerini gerçekleştirir.
S: Bir çıkış döngüsünde kısa devre meydana gelirse ne olur?
Y: Modül, dahili kısa devre ve aşırı gerilim koruması içerir. Maksimum kısa devre akımını yaklaşık 21 mA ile sınırlarken çalışma bütünlüğünü korur.
S: Akım döngülerini modül terminal bloğuna bağlamak için hangi kablo türü önerilir?
Y: Belden 8761 veya eşdeğer ekranlı bükümlü çift bakır kablo kullanın. Kablo kesitleri tek damarlı kablo için 22 - 14 AWG, çok damarlı kablo için 22 - 16 AWG arasında olmalıdır.
Saha Kurulum Talimatları
- Modülü 35 mm DIN rayına monte edin veya M4 vidalar kullanarak doğrudan bir alt panele bağlayın. DIN rayının fonksiyonel toprağa (FE) düşük empedanslı bağlantı sağladığını doğrulayın.
- Güç kaynağı mesafe sınıfını karşılamak için modülün sistem güç kaynağından (1769-PA2, 1769-PB2, 1769-PA4 veya 1769-PB4) en fazla 8 yuva konumu uzaklıkta kurulduğundan emin olun.
- Modülü ESD güvenli bir çalışma alanında tutun; arka panel konnektör pimlerine veya açıkta bulunan devre izlerine doğrudan fiziksel temastan kaçının.
- 0-20 mA ve 4-20 mA akım döngüsü kablolarını, AC güç kablolarından ve endüktif yük hatlarından ayrı, özel alçak gerilim sinyal kanallarından geçirin.
- 24 VDC raf güç kaynağına enerji vermeden önce veriyolu sürekliliğini sağlamak için bitişik arka panel veriyolu kollarını güvenli şekilde kilitleyin.
