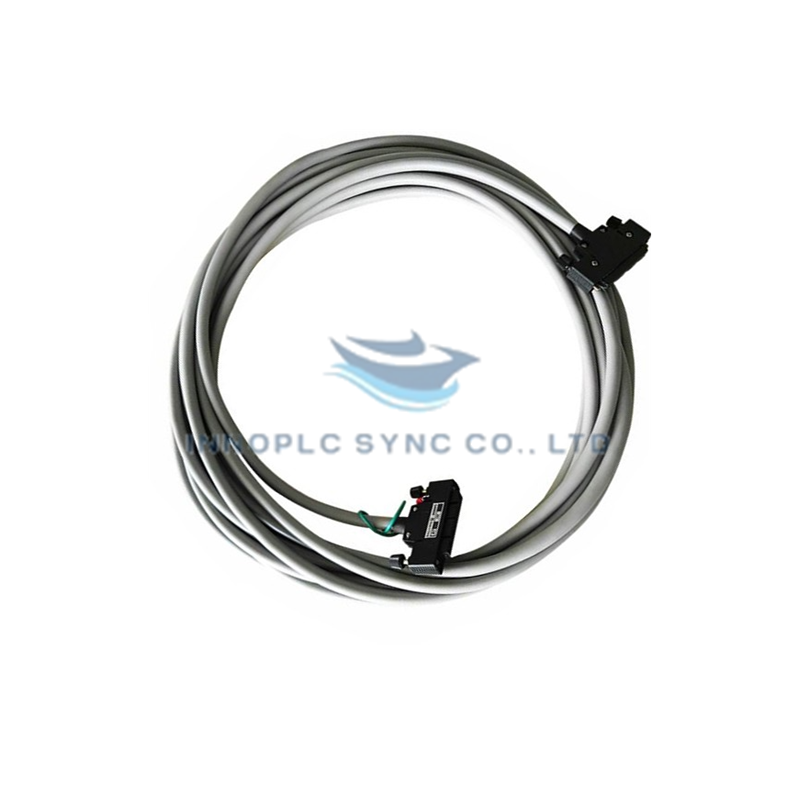

Коммуникационные кабели YOKOGAWA YCB301-C600
Yokogawa YCB301-C600, также обозначаемый как кабель шины ESB YCB301, представляет собой специализированный аппаратный компонент для высокоскоростной связи между узлами платформ DCS Yokogawa CENTUM VP. Он обеспечивает прямое физическое соединение между интерфейсными модулями шины ESB, выполняя детерминированную передачу данных между локальными стойками расширения ввода-вывода.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | YCB301-C600 |
| Бренд | Yokogawa |
| Происхождение | Япония |
| Вес | Вес стандартной кабельной сборки |
| Размеры | Длина: 600 мм (0,6 м) |
| Рабочая температура | Стандартное промышленное исполнение (рабочая температура от -20 до 70 °C) |
| Потребляемая мощность | Пассивная физическая среда передачи данных шины |
| Тип кабеля | Экранированная витая пара (STP) |
| Тип разъёма | Два 9-контактных разъёма D-sub |
| Протокол шины | Шина ESB Yokogawa |
Интеграция с протоколом токовой петли 4–20 мА HART
Несмотря на то что кабель используется для высокоскоростного цифрового соединения шины ESB, он обеспечивает целостность высокопроизводительной передачи данных для удалённых узлов ввода-вывода, обрабатывающих сигналы протокола токовой петли 4–20 мА HART. Экранированная конструкция на основе витой пары и литые оконцовки с 9-контактными разъёмами D-sub минимизируют электромагнитные помехи и перекрёстные наводки, обеспечивая обмен данными с низкой задержкой между ведущими платами шины ESB и интерфейсами полевых узлов.
Часто задаваемые вопросы
В: Каково основное применение кабеля YCB301-C600 длиной 600 мм?
О: YCB301-C600 предназначен для коротких внутрешкафных соединений шины ESB между соседними узлами расширения ввода-вывода или процессорными блоками CENTUM VP.
В: Как конструкция кабеля предотвращает ухудшение связи в условиях промышленных помех?
О: Сплошной внешний экран и витая пара проводников изолируют внутреннюю дифференциальную передачу сигналов от внешних высокочастотных электрических шумов и переходных помех.
Рекомендации по монтажу на объекте
- Прокладка: Уложите кабель длиной 600 мм внутри кабель-каналов шкафа, не превышая минимальный радиус изгиба, чтобы предотвратить натяжение внутренних проводников.
- Подключение разъёмов: Совместите 9-контактные разъёмы D-sub с портами интерфейса шины ESB на узловом блоке и полностью затяните винты с накатанной головкой вручную.
- Экранирование: Убедитесь, что металлический корпус разъёма D-sub плотно прилегает к корпусу порта узла, обеспечивая непрерывную цепь заземления кабеля от одного конца до другого.
