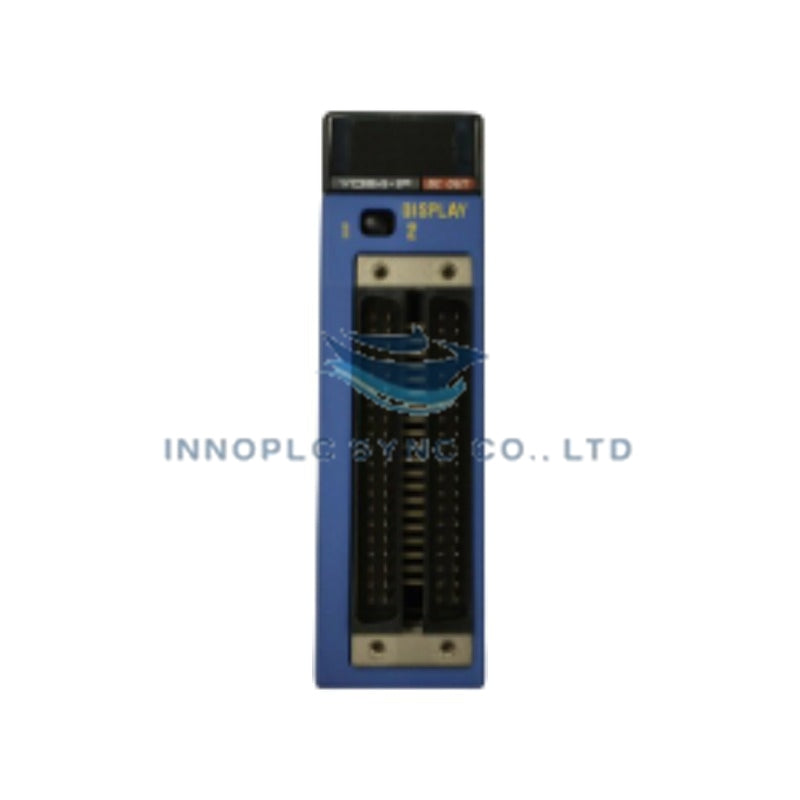

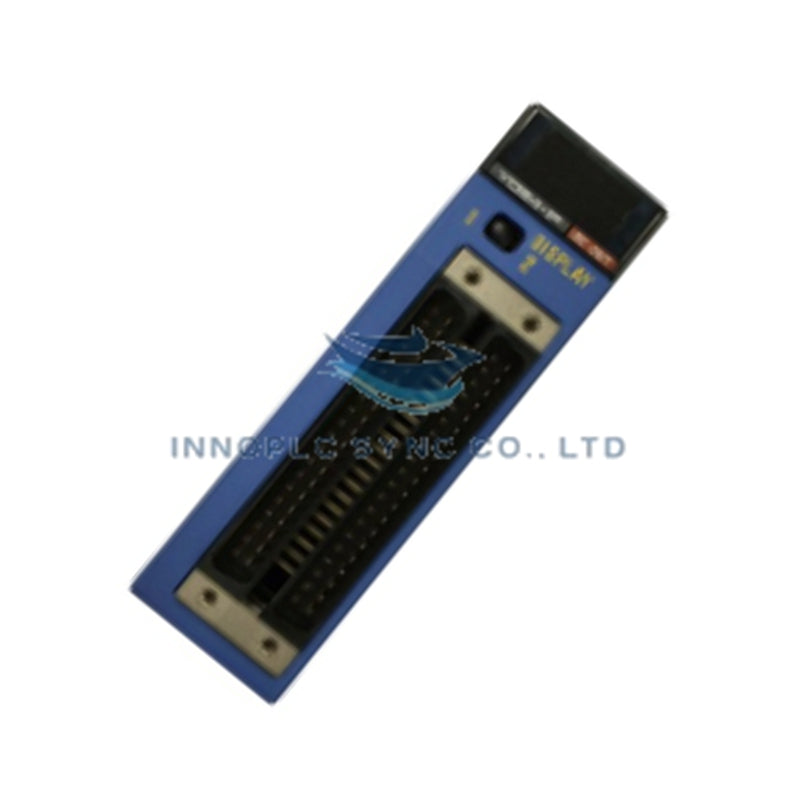

Модуль транзисторных выходов Yokogawa F3YD64-1P
F3YD64-1P — это высокоплотный модуль транзисторных выходов NPN, разработанный Yokogawa для системы FA-M3 Range-Free Multi-Controller. Модуль оснащён 64 выходами с открытым коллектором и соединяет контроллеры с исполнительными механизмами, реле и индикаторами. Выходы организованы в группы по 8 точек на одну общую линию; оптронная изоляция отделяет внешние сигнальные линии от внутренних логических цепей.
Электрическая изоляция и защита цепей
Для предотвращения распространения помех и защиты оборудования управления модуль выдерживает напряжение пробоя 1500 В переменного тока в течение одной минуты между внешними клеммами подключения и внутренними цепями. Каждая группа выходов работает с номинальным напряжением нагрузки от 12 до 24 В постоянного тока; допустимый диапазон напряжения составляет от 10,2 до 26,4 В постоянного тока. Встроенная защита от короткого замыкания предохраняет цепи каналов от случайной перегрузки по току.
Питание и механические характеристики
Модуль потребляет 275 мА от внутренней системной шины 5 В постоянного тока и требует внешнего источника питания для полевых цепей с параметрами 12–24 В постоянного тока (95 мА). Компактный модуль размером 2,89 см × 8,32 см × 10 см и массой 0,13 кг устанавливается непосредственно в стандартные слоты базового блока FA-M3.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | F3YD64-1P |
| Бренд | Yokogawa |
| Тип изделия | Модуль транзисторных выходов |
| Количество выходов | 64 |
| Тип общей линии | 8 точек на одну общую линию |
| Способ изоляции | Оптронная изоляция |
| Напряжение электрической прочности | 1500 В переменного тока в течение 1 минуты (между внешними клеммами и внутренней цепью) |
| Номинальное напряжение нагрузки | 12–24 В постоянного тока |
| Рабочий диапазон напряжения | 10,2–26,4 В постоянного тока |
| Потребляемый внутренний ток | 275 мА (5 В постоянного тока) |
| Внешний источник питания | 12–24 В постоянного тока, 95 мА |
| Габариты (L × W × H) | 2,89 см × 8,32 см × 10 см |
| Масса | 0,13 кг |
Часто задаваемые вопросы
В: Какой тип выходной логики используется в модуле F3YD64-1P?
О: В F3YD64-1P используется транзисторная выходная логика NPN с открытым коллектором и встроенной защитой от короткого замыкания.
В: Как сгруппированы 64 канала для подключения проводов и общих линий?
О: 64 выходных канала разделены на группы по 8 точек; у каждой группы своя независимая общая линия.
В: Какие требования предъявляются к внешнему источнику питания полевых цепей?
О: Модулю требуется внешний источник питания полевых цепей напряжением от 12 до 24 В постоянного тока и током до 95 мА.
