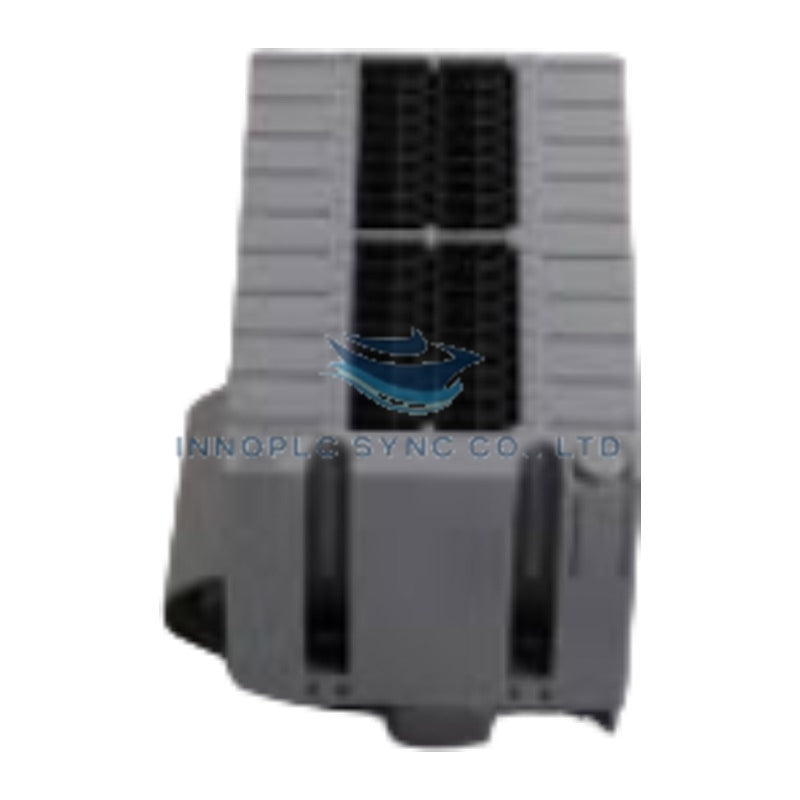

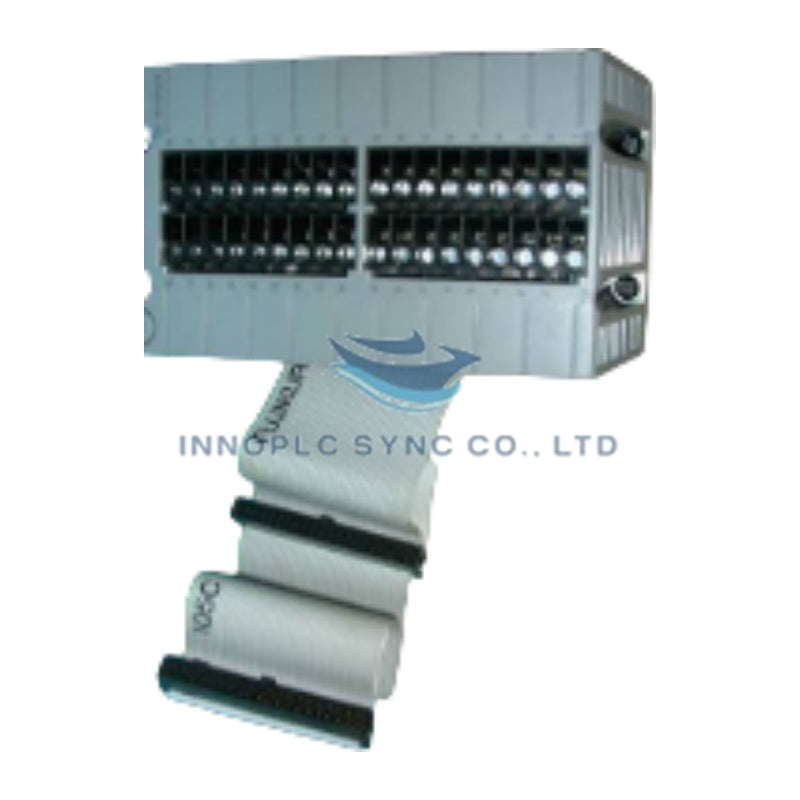

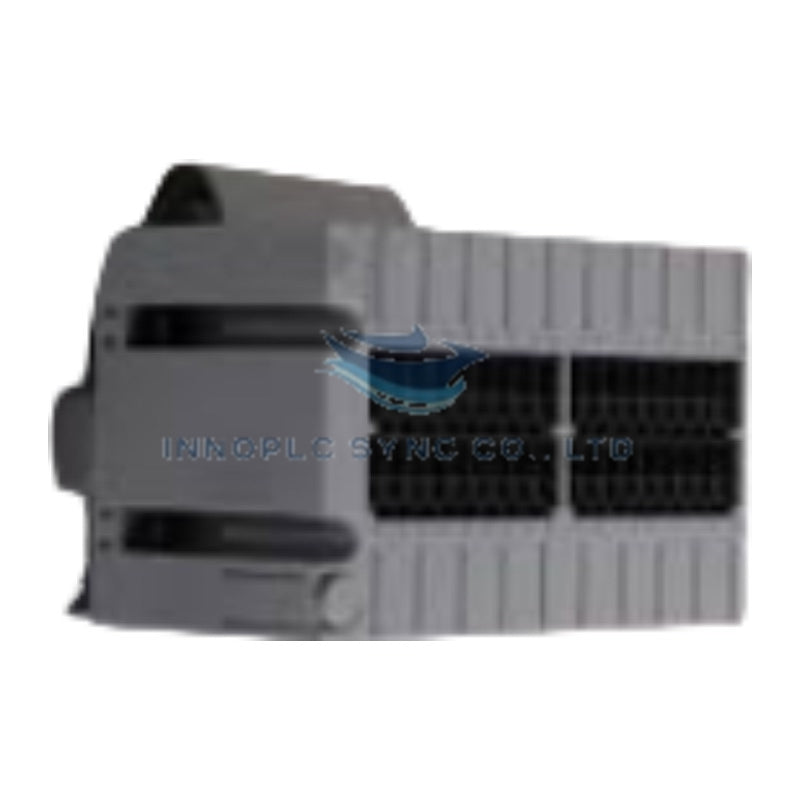

Двухрезервируемая клеммная колодка Yokogawa ATA4D-00 S2
Yokogawa ATA4D-00 S2, также обозначаемый как клеммный блок ATA4D-00, представляет собой специализированный аппаратный компонент для оконцевания полевых сигналов и подключения двухрезервной проводки в архитектурах Yokogawa FIO (Field network I/O).
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | ATA4D-00 S2 |
| Бренд | Yokogawa |
| Страна происхождения | Япония |
| Масса | 0.30 кг (0.66 фунта) |
| Размеры | 127 мм x 72 мм x 65 мм |
| Рабочая температура | от -20 до 60 град. C |
| Потребляемая мощность | Пассивный полевой клеммный узел (собственное потребление 0 W) |
| Тип изделия | Клеммные блоки |
| Системная платформа | Система Yokogawa CENTUM VP / FIO |
| Тип клеммы | Пружинный зажим (безвинтовое клеммное соединение) |
| Количество каналов | До 16 каналов аналогового ввода |
| Архитектура резервирования | Двухрезервные пути сигнальной проводки |
Интеграция протокола токовой петли 4-20 мА HART и гальванической развязки между каналами
Клеммный блок ATA4D-00 S2 с пружинным зажимом напрямую передаёт полевые сигналы на аналоговые модули ввода FIO (например, серии AAI141 и AAI143). Благодаря двум резервным внутренним сигнальным трактам блок сохраняет физическую целостность цепи даже при обрыве одной внутренней сигнальной линии. Пружинные клеммы с зажимом обеспечивают высокую виброустойчивость и предотвращают ослабление проводов в суровых промышленных условиях, обеспечивая непрерывную передачу сигналов от передатчиков по токовой петле 4-20 мА HART и поддерживая развязанный маршрут сигналов каналов к главной системе DCS.
Часто задаваемые вопросы
В: С какими конкретными модулями ввода-вывода Yokogawa FIO совместим клеммный блок ATA4D-00 S2?
О: ATA4D-00 S2 предназначен для непосредственного подключения к 16-канальным модулям аналогового ввода системы FIO, например к сериям AAI141 и AAI143.
В: Какой механизм подключения полевых проводов используется в ATA4D-00 S2?
О: В модуле используется безвинтовой клеммный механизм с пружинным зажимом, который ускоряет монтаж полевой проводки и обеспечивает устойчивость к отсоединению проводов из-за вибрации.
В: Как функция двойного резервирования ATA4D-00 S2 повышает доступность системы?
О: Клеммный блок содержит два внутренних пути проводки, обеспечивая непрерывную передачу сигналов между полевыми передатчиками и главным модулем ввода-вывода при повреждении одного из путей подключения.
Рекомендации по монтажу в полевых условиях
- Перед подключением или обслуживанием полевой проводки убедитесь, что питание стойки хост-модуля FIO и цепи полевых передатчиков отключены.
- Установите узел ATA4D-00 S2 на специальное основание интерфейса ввода-вывода и убедитесь, что фиксаторы надёжно защёлкнулись.
- Снимите изоляцию с полевого провода на рекомендуемую длину, не повредив медные жилы.
- Вставьте стандартную плоскую отвёртку в паз разблокировки пружинного зажима, чтобы открыть пружинную клемму, полностью вставьте провод и отпустите зажим.
- Подсоедините экраны всех полевых кабелей к шине защитного заземления системы, чтобы обеспечить надёжную помехоустойчивость и подавить электромагнитные помехи во всех каналах аналогового ввода.
