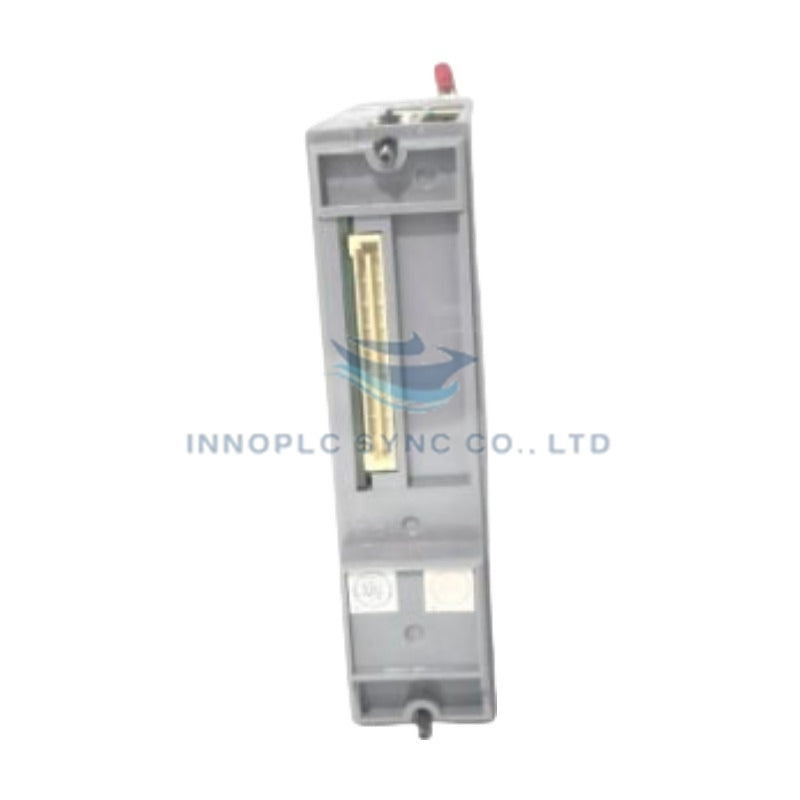

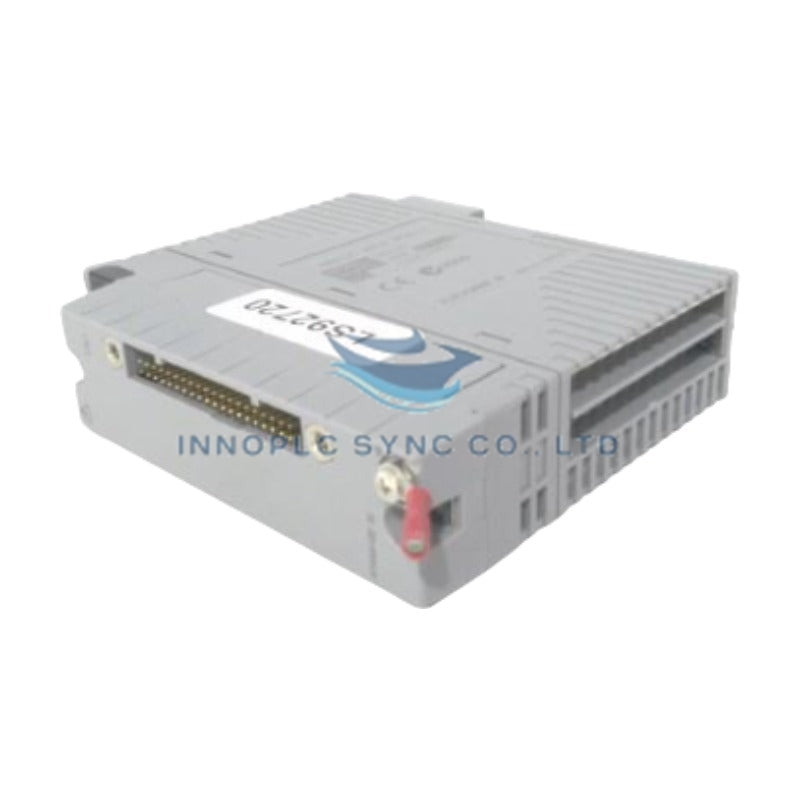

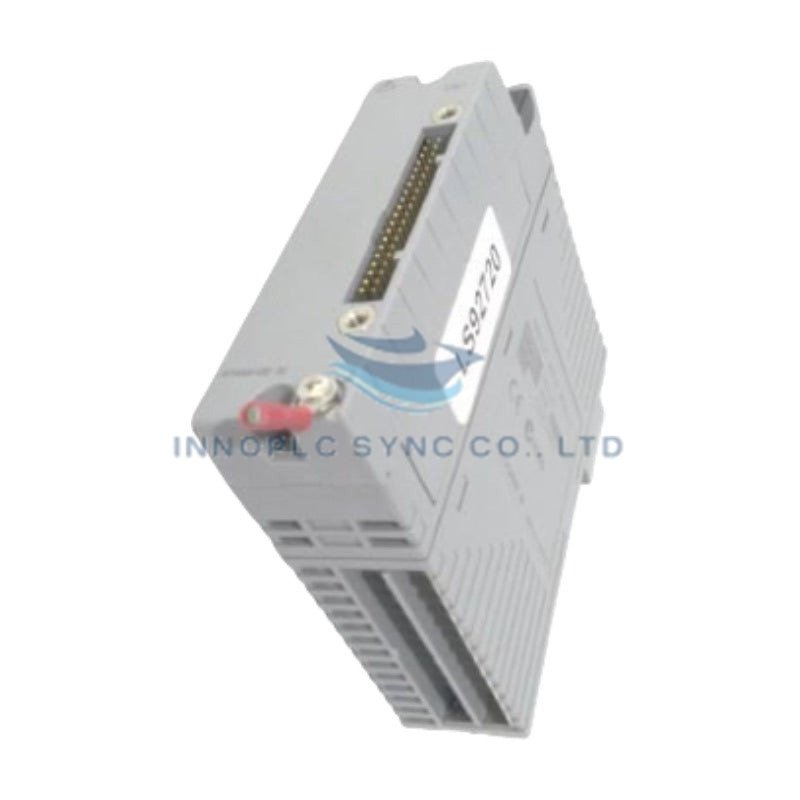

16-канальный модуль аналогового ввода Yokogawa AAI143-H03
Модуль Yokogawa AAI143-H03, также обозначаемый как AAI143 — 16-канальный модуль аналогового ввода, является основным модулем аналогового ввода AAI143, используемым для преобразования аналоговых сигналов в системах Yokogawa CENTUM VP. Он принимает токовые сигналы 4–20 мА от полевых преобразователей и обеспечивает гальваническую развязку каналов для сохранения целостности сигнала при непрерывном мониторинге технологического процесса.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | AAI143-H03 |
| Бренд | Yokogawa |
| Страна происхождения | Япония |
| Масса | 0,53 фунта (0,24 кг) |
| Габариты | Стандартный форм-фактор модуля CENTUM VP |
| Рабочая температура | Стандартное промышленное исполнение (рабочая температура от 0 до 60 °C) |
| Потребляемая мощность | Стандартная нагрузка на шину питания объединительной платы |
| Количество каналов | 16 |
| Входной сигнал | 4–20 мА постоянного тока |
| Развязка | Поддерживается межканальная развязка |
| Связь HART | Поддерживается (обозначение -H03) |
| Совместимость с системой | Распределённая система управления Yokogawa CENTUM VP |
Интеграция протокола токовой петли 4–20 мА HART
Модуль AAI143-H03 оснащён встроенной поддержкой протокола токовой петли 4–20 мА HART для всех 16 аналоговых каналов. Внутренняя межканальная развязка предотвращает помехи от токов в цепях заземления и взаимные наводки между соседними парами полевой проводки. Встроенная схема обработки сигналов позволяет высокочастотной цифровой связи HART работать одновременно со стандартными измерительными сигналами постоянного тока 4–20 мА, обеспечивая диагностику полевых устройств, калибровку и мониторинг параметров в режиме реального времени непосредственно с рабочей станции DCS.
Часто задаваемые вопросы
В: Что означает суффикс -H03 в обозначении модуля AAI143-H03?
О: Суффикс -H03 указывает на поддержку протокола связи HART в сочетании с конфигурацией с межканальной развязкой для 16 аналоговых входных каналов в структуре ввода-вывода Yokogawa.
В: Как межканальная развязка помогает при подключении полевых преобразователей?
О: Межканальная развязка электрически разделяет каждую отдельную входную петлю, предотвращая влияние разности потенциалов земли или неисправностей полевой проводки одного канала на измерительные сигналы соседних каналов.
Рекомендации по монтажу в полевых условиях
- Механическая установка: Вставьте модуль в предназначенный для него слот базового узла ввода-вывода CENTUM VP. Плотно надавите на модуль, пока фиксаторы не войдут в зацепление со стойкой.
- Подключение полевой проводки: Подключите проводники токовой петли 4–20 мА к соответствующим клеммам ответной части разъёма модуля. Прокладывайте экранированные кабели типа «витая пара» отдельно от силовых линий переменного тока высокого напряжения.
- Заземление экрана: Подключите дренажные провода кабелей к шине системного заземления шкафа в одной точке, чтобы предотвратить влияние циркулирующих токов заземления на цифровую связь HART.
