Терминалы операторского интерфейса | Allen-Bradley 2711-K6C8L1
SKU: 2711-K6C8L1

  • Manufacturer: Allen-Bradley

  • Product No.: 2711-K6C8L1

  • Condition：В наличии

  • Product Type: Терминалы операторского интерфейса

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1780g

  • Shipping port: Xiamen

  • Warranty: 12 months

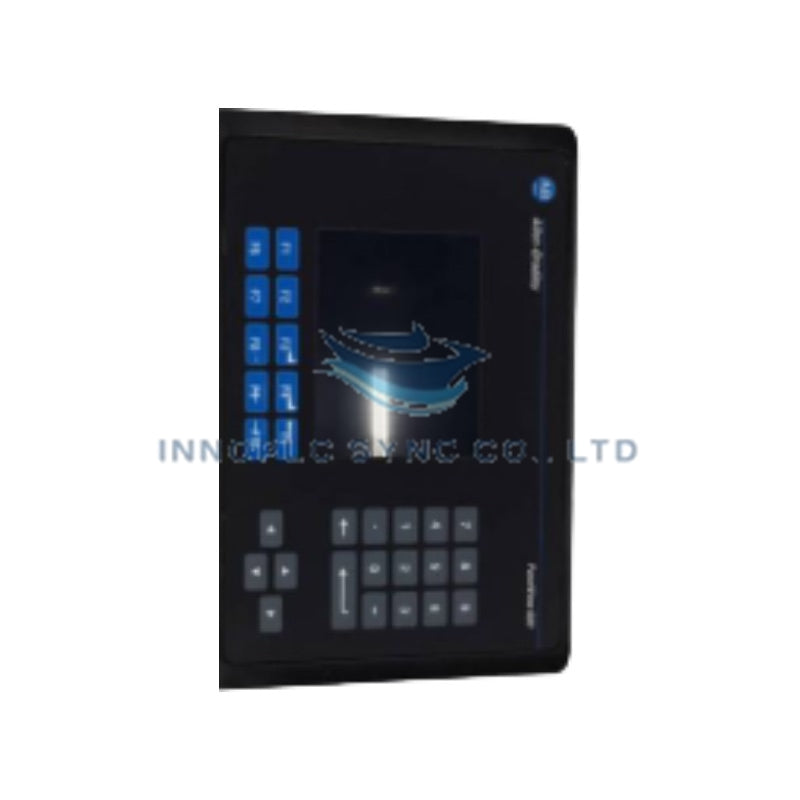

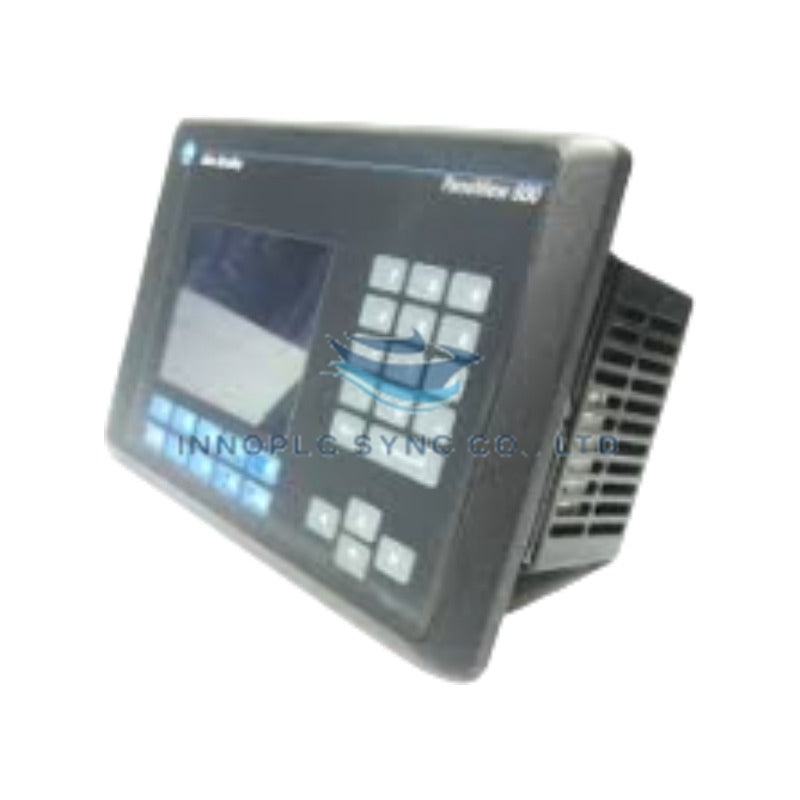

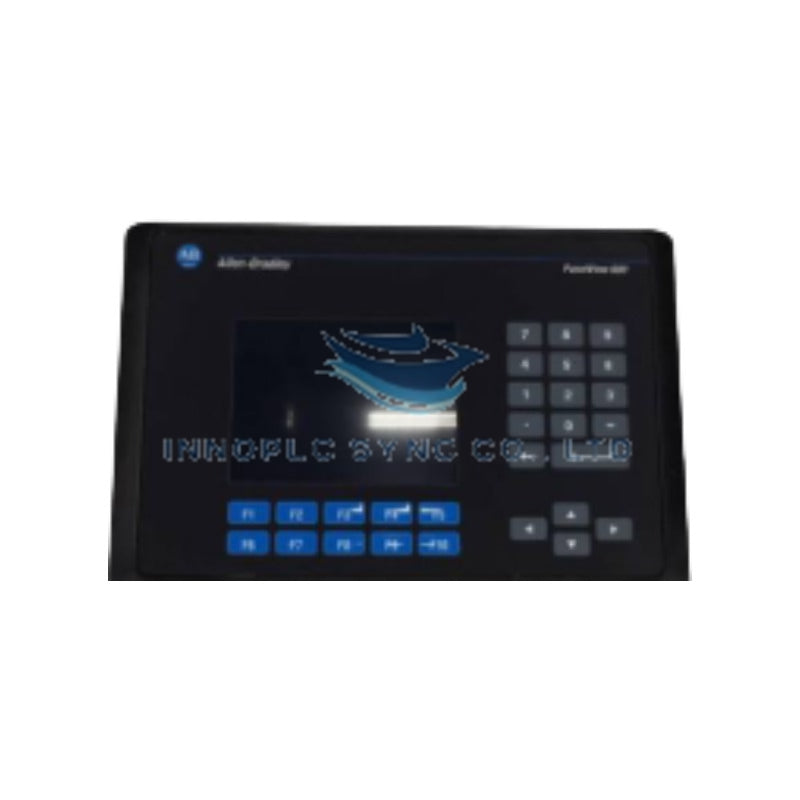

Allen-Bradley 2711-K6C8L1 — это стандартный терминал человеко-машинного интерфейса (HMI) PanelView 600, предназначенный для промышленного мониторинга и управления технологическими процессами. Устройство оснащено цветным дисплеем с активной матрицей диагональю 5,7 дюйма и разрешением 320 x 234 пикселя, а также отдельной клавиатурой, обеспечивающей визуализацию данных в реальном времени и ввод команд оператором. Терминал имеет коммуникационный порт Data Highway Plus (DH+) и дополнительный порт RS-232 для подключения принтера. Питание подается от источника напряжением 24 В постоянного тока.

Технические характеристики и конфигурация

Параметр Характеристика
Модель 2711-K6C8L1
Бренд Allen-Bradley / Rockwell Automation
Тип продукта Терминалы оператора
Размер дисплея 5,7 дюйма (145 мм)
Тип дисплея Цветной TFT-дисплей с активной матрицей
Разрешение дисплея 320 x 234 пикселя
Тип ввода Клавиатура с тактильной обратной связью (функциональные клавиши и навигация)
Основной интерфейс связи Data Highway Plus (DH+)
Дополнительный интерфейс связи Порт RS-232 для принтера
Входное напряжение 24 В постоянного тока (диапазон 18–32 В постоянного тока)
Потребляемая мощность Не более 34 W (1,9 А при 24 В постоянного тока)
Память приложения 190 КБ для выполнения / 240 КБ энергонезависимой памяти
Сменная подсветка 2711-NL3
Степень защиты корпуса NEMA тип 12, 13, 4X (для помещений) / IP54, IP65
Рабочая температура От 0 до 55 °C (от 32 до 131 °F)
Масса 3,92 фунта (1,78 кг)

Интеграция в систему и примечания по оборудованию

2711-K6C8L1 подключается непосредственно к устаревшим сетям ПЛК Allen-Bradley через интерфейс DH+, обеспечивая связь между несколькими устройствами и обмен данными с контроллерами SLC 500 или PLC-5. Конфигурация системы, разработка экранов и сопоставление тегов выполняются в программном обеспечении PanelBuilder32.

Для работы терминала требуется источник постоянного тока с напряжением от 18 до 32 В. Защита от внешних воздействий обеспечивается надлежащей установкой в вырез панели с помощью входящих в комплект монтажных зажимов, что позволяет обеспечить степень герметизации NEMA 4X или IP65. При обслуживании подсветки дисплея не требуется заменять корпус HMI целиком: достаточно установить сменный модуль лампы подсветки 2711-NL3.

Часто задаваемые вопросы

В: Какие коммуникационные кабели совместимы с портом DH+ на модели 2711-K6C8L1?О: В сетевом интерфейсе DH+ используются стандартные трехконтактные сборки сдвоенного коаксиального кабеля Belden 9463 (или кабели 2711-NC14), подключаемые к специальному порту DH+ на задней панели.

В: Можно ли использовать порт RS-232 этой модели для программирования логики ПЛК?О: В модели 2711-K6C8L1 дополнительный последовательный интерфейс RS-232 предназначен исключительно для подключения принтера, чтобы выводить сигналы тревоги и архивные данные, а не для основной загрузки и выгрузки данных системы.
