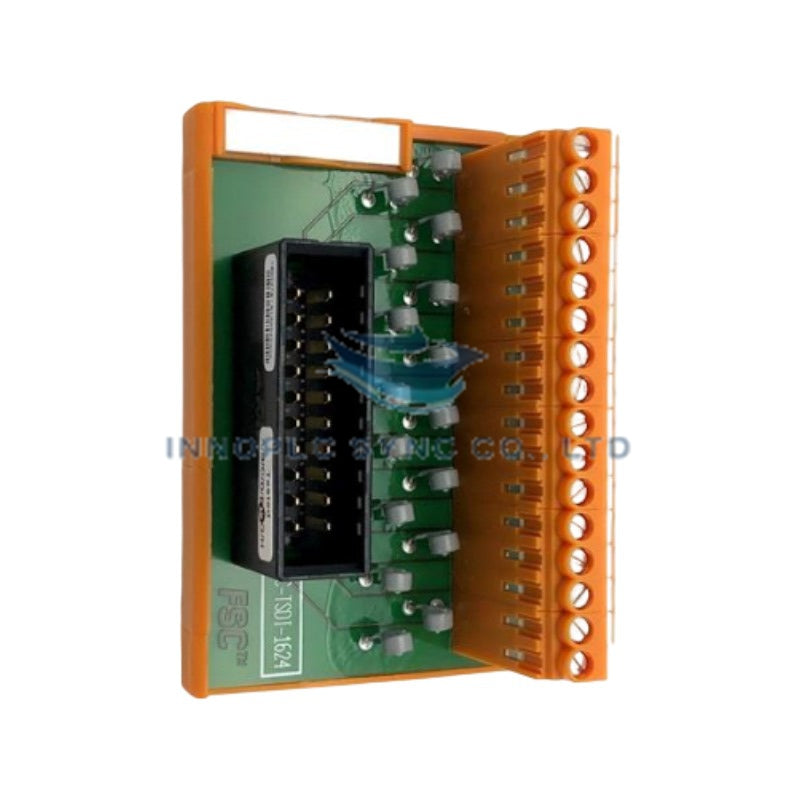

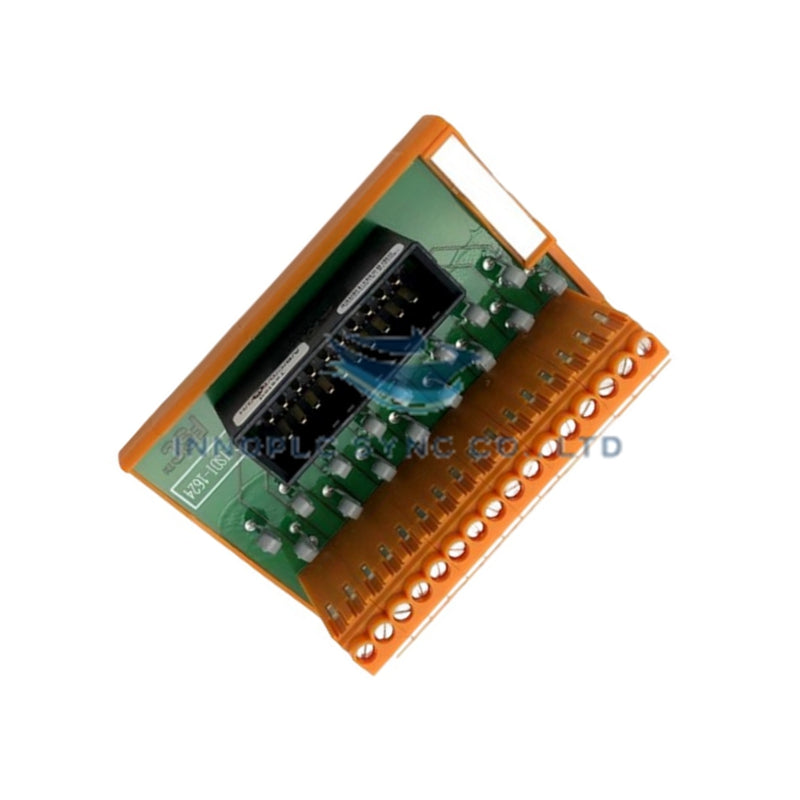

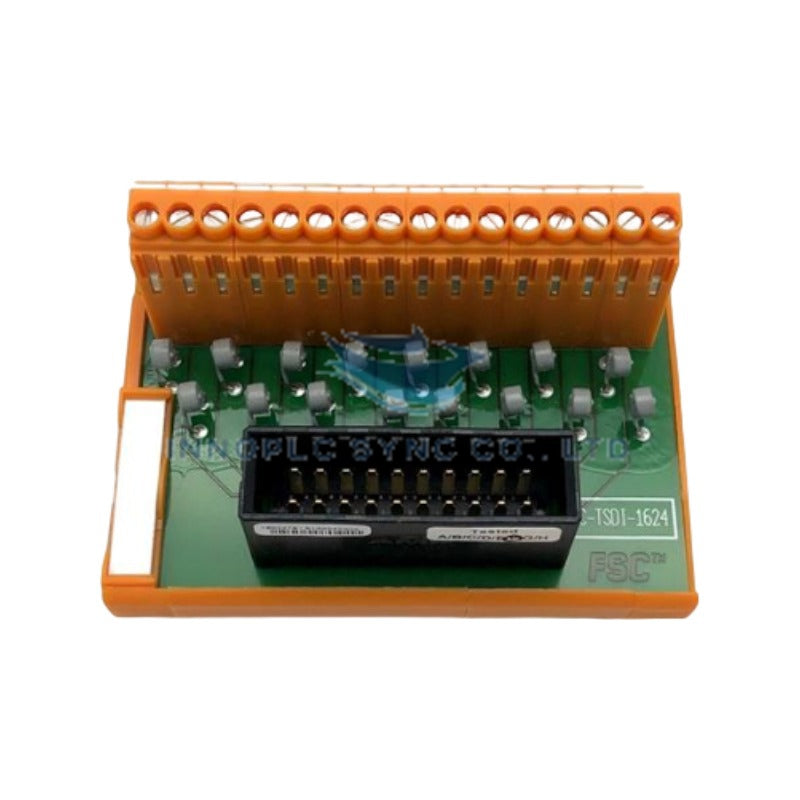

Сборки оконечной коммутации полевых цифровых входов Honeywell FS-GIMTLDI-1624
FS-GIMTLDI-1624 — это 16-канальный модуль оконечной коммутации цифровых входов, разработанный для архитектур Safety Manager и Experion PKS. Эта безопасная клеммная плата предназначена для надёжной передачи физических и электрических сигналов, поддерживает изолированные входы 24 VDC и напрямую подключается к совместимым картам управления цифровыми входами систем безопасности.
| Параметр | Характеристики |
|---|---|
| Модель | FS-GIMTLDI-1624 |
| Бренд | Honeywell |
| Тип модуля | Плата полевого оконечного подключения FTA с 16 цифровыми входами типа Safety |
| Каналы | 16 изолированных каналов цифрового ввода 24 VDC |
| Порог включения / отключения | >= 15 VDC / <= 5 VDC |
| Испытательное напряжение изоляции | 1500 VAC (оптическая изоляция каналов) |
| Потребляемый ток | <= 30 мА (питание со стороны карты ввода-вывода) |
| Рабочая температура | от -40 до +70 °C |
| Габариты | Стандартный форм-фактор для DIN-рейки |
| Вес | Стандартный вес модуля FTA |
| Происхождение | Стандарт OEM |
Изоляция каналов и протокол токовой петли
В клеммную плату встроена оптическая изоляция групп каналов с испытательным напряжением изоляции 1500 VAC для подавления промышленных электромагнитных помех. Поддерживаются схемы подключения с сухими контактами и источником 24 VDC, а также совместимость с контурами HART. Кроме того, каждый канал оснащён самовосстанавливающейся защитой от сверхтока на основе PTC, которая изолирует короткое замыкание в отдельной цепи и защищает контроллеры безопасности объединительной платы.
Расшифровка суффикса и линейка моделей
Эта модификация представляет собой специализированный полевой модуль оконечного подключения цифровых входов системы безопасности и полностью взаимозаменяема с аналогичными аппаратными блоками, например FS-TSDI-1624. Благодаря встроенной компоновке интерфейсов она обеспечивает надёжное подключение к 16-канальным картам управления цифровыми входами систем безопасности FS-SDI-1624 и FC-SDI-1624.
Рекомендации по монтажу
- Перед началом работ убедитесь, что все внешние источники питания и полевые сигнальные контуры полностью обесточены.
- Надёжно установите клеммную плату на стандартную DIN-рейку внутри шкафа системы, проверив фиксацию и заземление корпуса.
- Подключите плоский кабель высокой плотности с 34-контактным разъёмом от карты ввода-вывода системы безопасности к внутреннему интерфейсному порту.
- Подключите внешнюю проводку полевых датчиков к двухрядным винтовым клеммным блокам, соблюдая длину зачистки и ограничения по моменту затяжки, прежде чем снова подавать питание на систему.
Часто задаваемые вопросы
В: Какие пороговые значения напряжения определяют логические состояния на клеммной плате FS-GIMTLDI-1624?
О: Порог включения составляет 15 VDC или выше, а порог отключения распознаётся при напряжении 5 VDC или ниже на входных каналах 24 VDC.
В: Как клеммная плата подключается к центральной карте входов системы безопасности?
О: На внутренней стороне расположен плоский разъём высокой плотности с 34 контактами, который соединяется с картой цифровых входов безопасности SDI с помощью специального плоского кабеля SICC.
