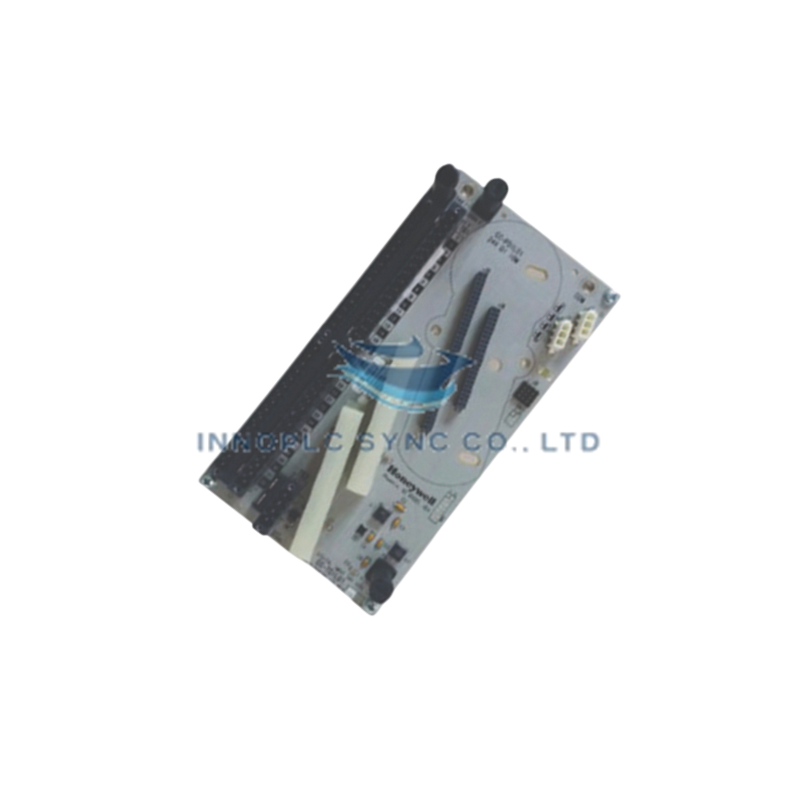

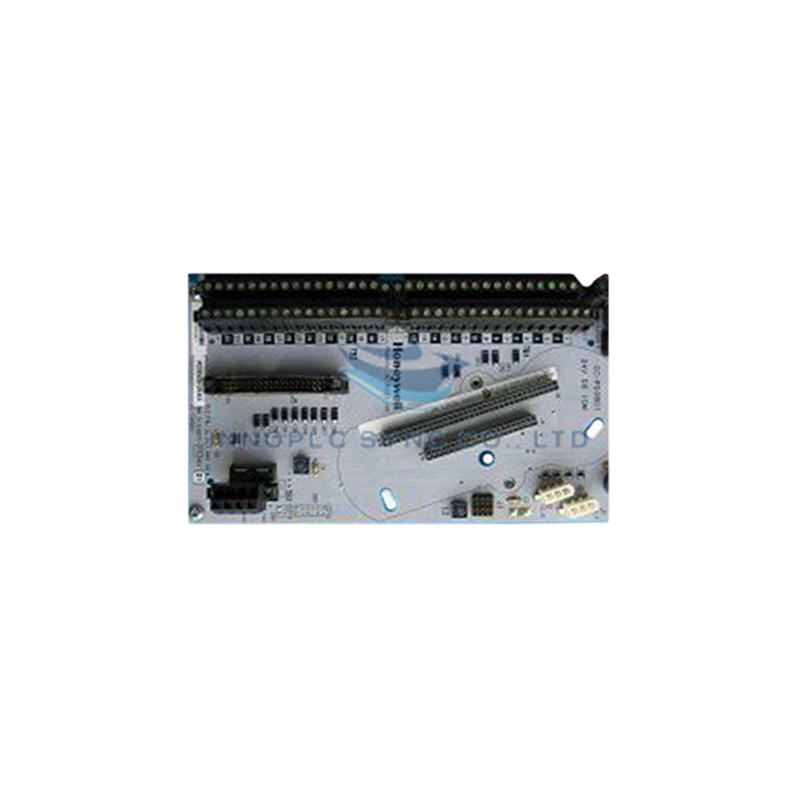

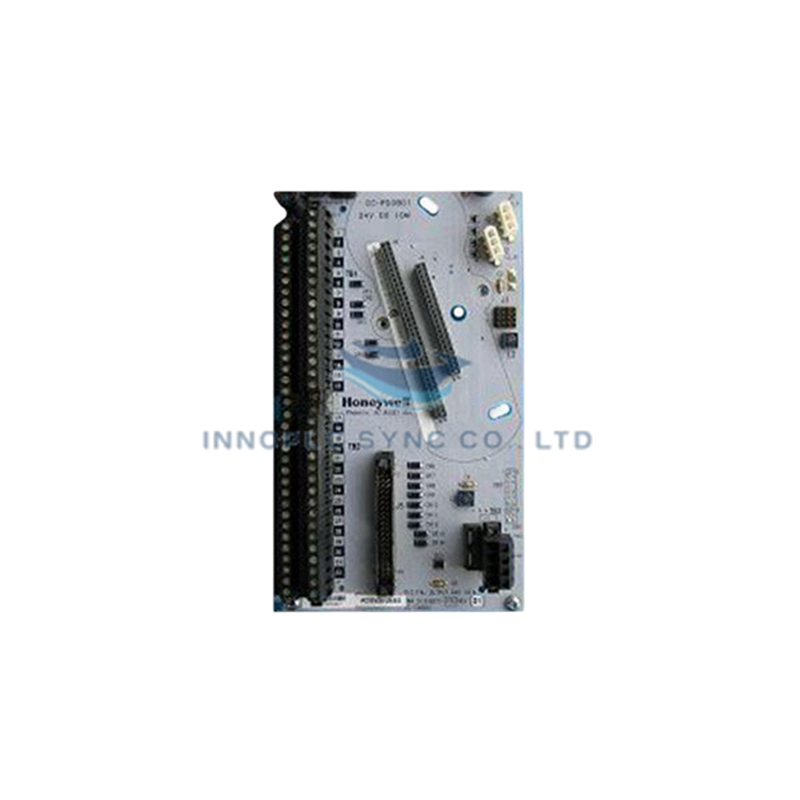

Honeywell CC-TDIL11, резервный модуль дискретного ввода 24 В IOTA
Honeywell CC-TDIL11, также обозначаемый в каталогах как CC-TDIL11 — резервный модуль дискретного ввода 24 В IOTA, представляющий собой специализированный аппаратный компонент для оконечной обработки дискретных сигналов и резервного выполнения ввода в системах Honeywell Experion PKS C300.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | CC-TDIL11 |
| Бренд | Honeywell |
| Страна происхождения | США |
| Вес | 2 кг (вес при транспортировке) |
| Размеры | Стандартная монтажная база Series C / C300 с резервированием |
| Рабочая температура | от -40 °C до +70 °C |
| Потребляемый ток | 0,190 А при 24 В постоянного тока |
| Тепловыделение | 4,220 Вт |
| Номинальное напряжение | 24 В постоянного тока |
| Тип резервирования | Резервируемая IOTA с двумя слотами |
Гальваническая развязка каналов и диагностика полевых цепей
Сборка CC-TDIL11 оснащена специализированной схемой согласования сигналов, обеспечивающей развязку между отдельными дискретными входными цепями и внутренней логикой объединительной платы. Предназначенная для работы совместно с линиями протокола HART 4–20 мА в многоуровневых шкафах Experion, резервная базовая плата фильтрует высокочастотные промышленные переходные процессы и дребезг контактов. Архитектура с двумя монтажными местами обеспечивает бесшовное переключение между основным и резервным модулями дискретного ввода C300 без прерывания сканирования состояний дискретных сигналов.
Часто задаваемые вопросы
В: Можно ли заменять модули дискретного ввода, установленные на CC-TDIL11, под напряжением?
О: Да. Резервная схема CC-TDIL11 позволяет выполнять горячую замену любой установленной карты дискретного ввода без прерывания обработки полевых сигналов активным вторичным каналом.
В: Каковы характеристики тепловыделения и энергопотребления для расчёта тепловой нагрузки шкафа?
О: Плата потребляет 0,190 А при номинальном напряжении 24 В постоянного тока и при полной нагрузке выделяет не более 4,220 Вт тепла.
Рекомендации по монтажу на объекте
- Отключите все источники питания цепей смачивания полевых контактов перед креплением базовой платы CC-TDIL11 к несущей раме шкафа.
- Закрепите сборку стандартными монтажными винтами, обеспечив металлический контакт с несущей панелью шкафа для соединения с защитным заземлением корпуса.
- Подключите кабели полевых дискретных датчиков к предназначенным для них винтовым клеммам, оконцевав дренажные провода экранов непосредственно на шине заземления шкафа с низким импедансом.
- Оставьте минимальный вертикальный зазор 50 мм сверху и снизу резервируемой IOTA для обеспечения естественной конвекции и предотвращения натяжения проводов в кабельном канале.
