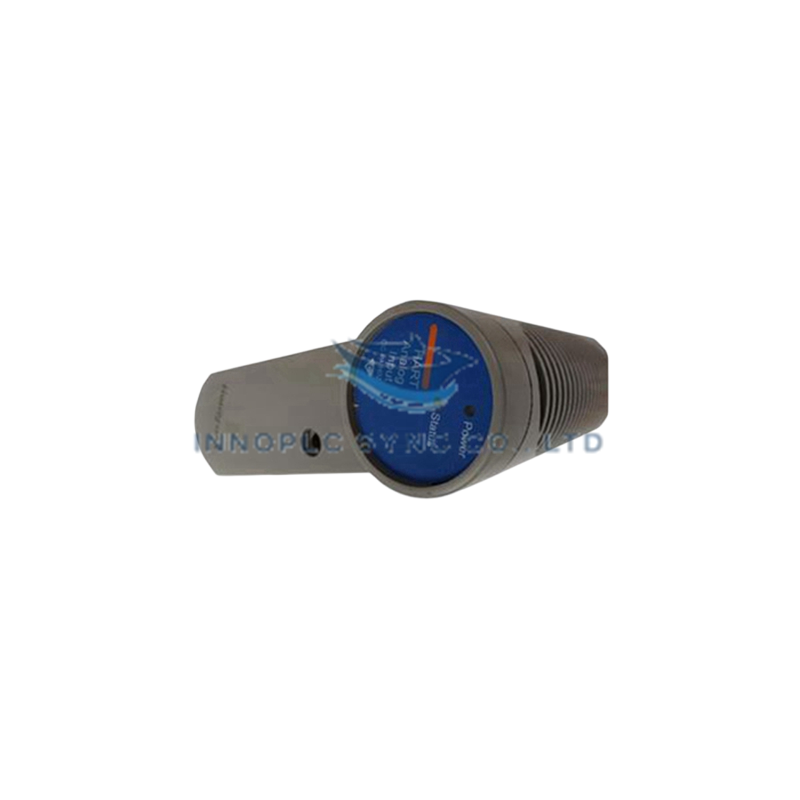

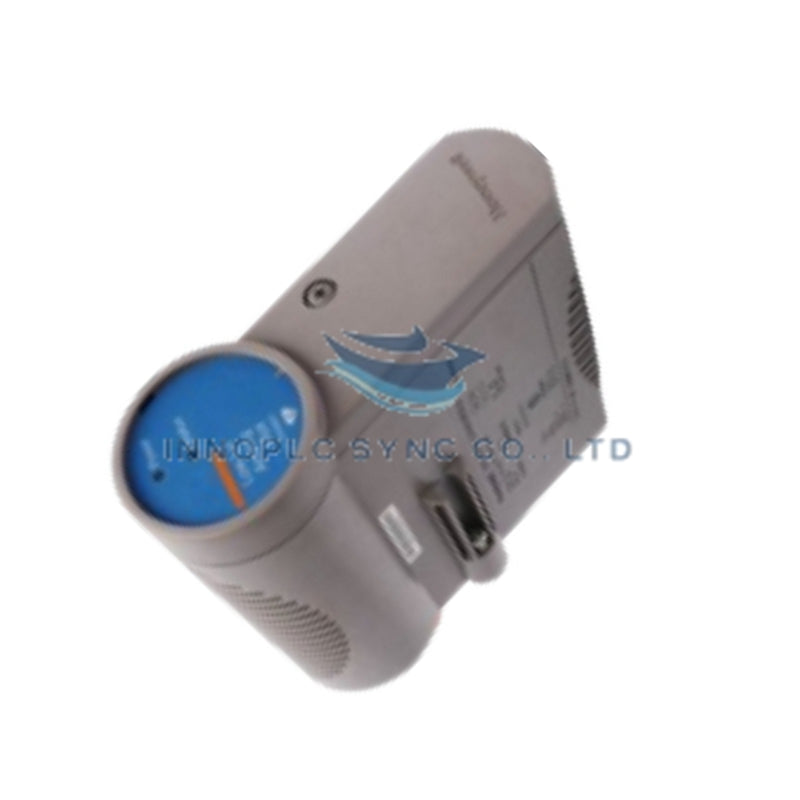

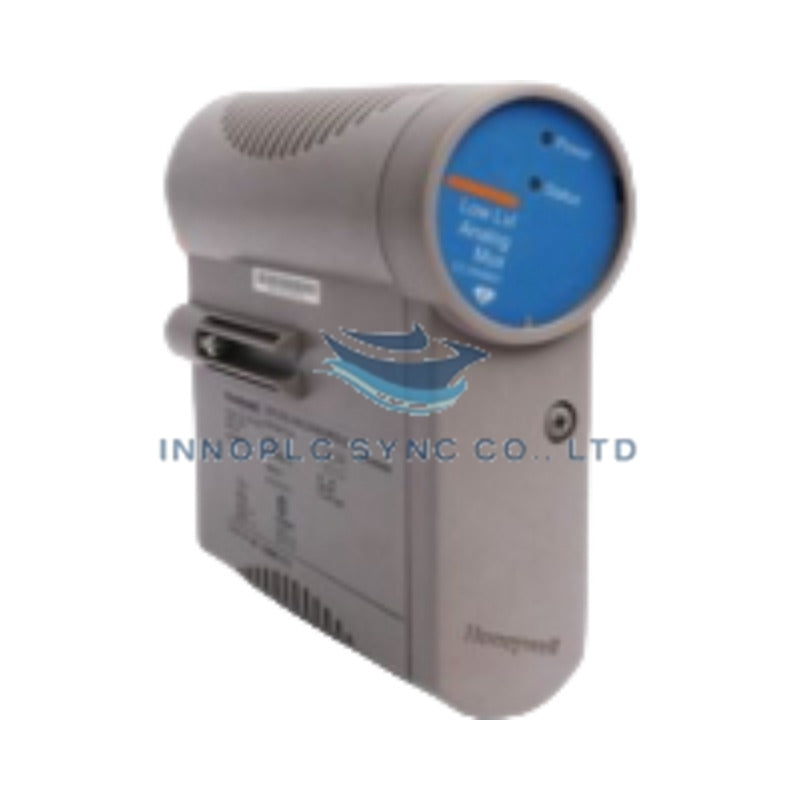

Модуль цифрового вывода Honeywell 8C-PDODA1
Honeywell 8C-PDODA1, также обозначаемый в каталогах как модуль цифрового вывода 8C-PDODA1, представляет собой специализированный аппаратный компонент для коммутации дискретных сигналов и управления исполнительными механизмами в системах контроллеров Experion Series C C300. Он передаёт команды прямого логического управления от стойки контроллера на катушки реле, электромагнитные клапаны и световые индикаторы, установленные в полевых устройствах, через стандартные сборки оконечных устройств ввода-вывода Series C.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 8C-PDODA1 |
| Бренд | Honeywell |
| Страна происхождения | США |
| Вес | 3 кг (вес при транспортировке) |
| Размеры | Стандартный форм-фактор модуля ввода-вывода Series C |
| Рабочая температура | от -20 до +60 °C |
| Потребляемая мощность | Питание через объединительную плату сборки оконечных устройств ввода-вывода |
| Тип модуля | Модуль цифрового вывода |
| Выходные каналы | Дискретные цифровые выходы высокой плотности |
| Изоляция | Гальваническая развязка между логической объединительной платой и полевой схемой |
Межканальная изоляция и динамика полевых цепей
Модуль цифрового вывода 8C-PDODA1 оснащён межканальной изоляцией и оптоэлектронной защитой, которые отделяют высокую скорость обмена по шине объединительной платы от электрических выбросов и индуктивных скачков напряжения в полевых цепях. Встроенные цепи подавления обратного напряжения стабилизируют дискретные выходные каналы при коммутации мощной индуктивной нагрузки. При совместной работе с аналоговыми субмодулями, использующими архитектуры токовых петель 4-20 мА по протоколу HART, изолированные выходные каналы устраняют контуры заземления и не допускают воздействия электрических перекрёстных помех на слабые измерительные сигналы.
Часто задаваемые вопросы
В: Поддерживает ли 8C-PDODA1 извлечение и установку модуля в режиме онлайн во время работы системы?
О: Да, модуль поддерживает установку и извлечение под напряжением (горячую замену) на активной сборке оконечных устройств ввода-вывода Series C (IOTA) без прерывания работы соседних каналов и ухудшения обмена по шине объединительной платы.
В: Как выходные дискретные каналы защищены от коротких замыканий на полевой стороне?
О: Выходные каналы оснащены ограничением тока короткого замыкания и защитой от тепловой перегрузки, которые обесточивают затронутые выходы до устранения неисправности в полевой цепи, предотвращая повреждение внутренних коммутационных компонентов.
Рекомендации по монтажу в полевых условиях
- Монтаж в шкафу и управление тепловым режимом: Установите модуль защёлкиванием в предназначенное для него положение на IOTA Series C, смонтированной на стандартных DIN-рейках внутри корпусов со степенью защиты IP54 или NEMA 12. Оставьте не менее 50 мм свободного пространства сверху и снизу по вертикали для обеспечения конвективного воздушного потока внутри корпуса.
- Экранирование и полевая проводка: Прокладывайте низковольтные кабели дискретных выходов в отдельных кабельных трассах вдали от силовых линий переменного тока и проводки приводов. Подключайте дренажные провода экранов кабелей к центральной заземляющей шине панели в одной точке, чтобы предотвратить образование контуров заземления.
- Момент затяжки клемм: Вставьте зачищенные полевые проводники в винтовые клеммы IOTA и затяните их с максимальным моментом 0,5 Н·м, чтобы обеспечить газонепроницаемые соединения без повреждения резьбы клемм.
