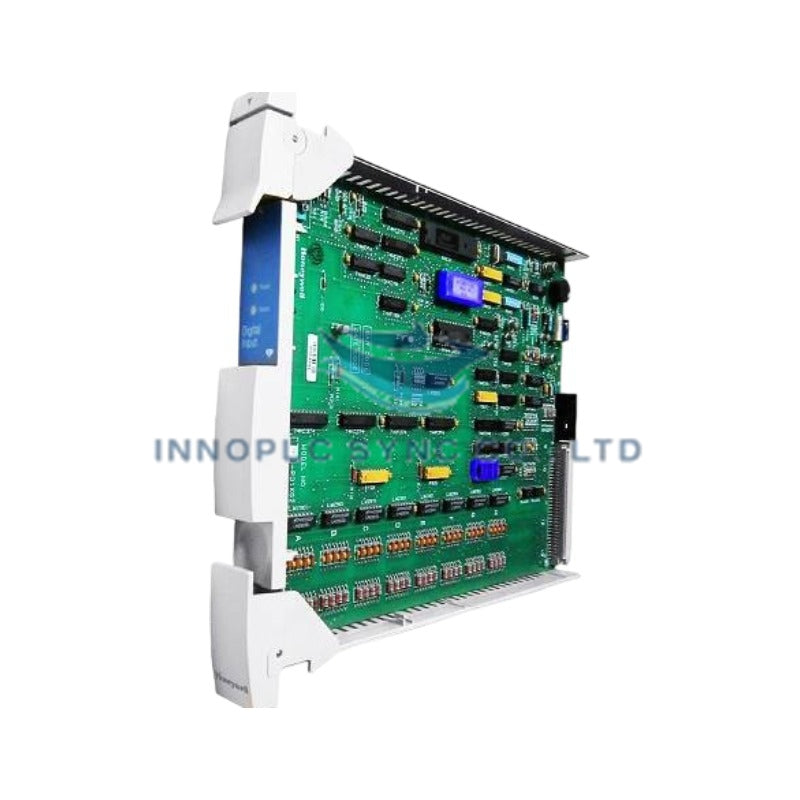

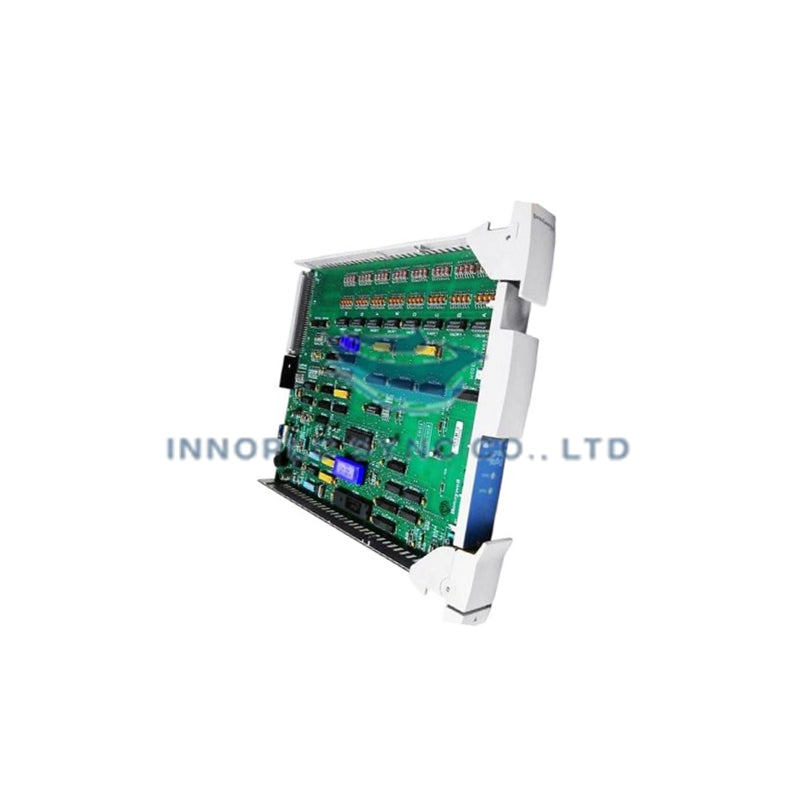

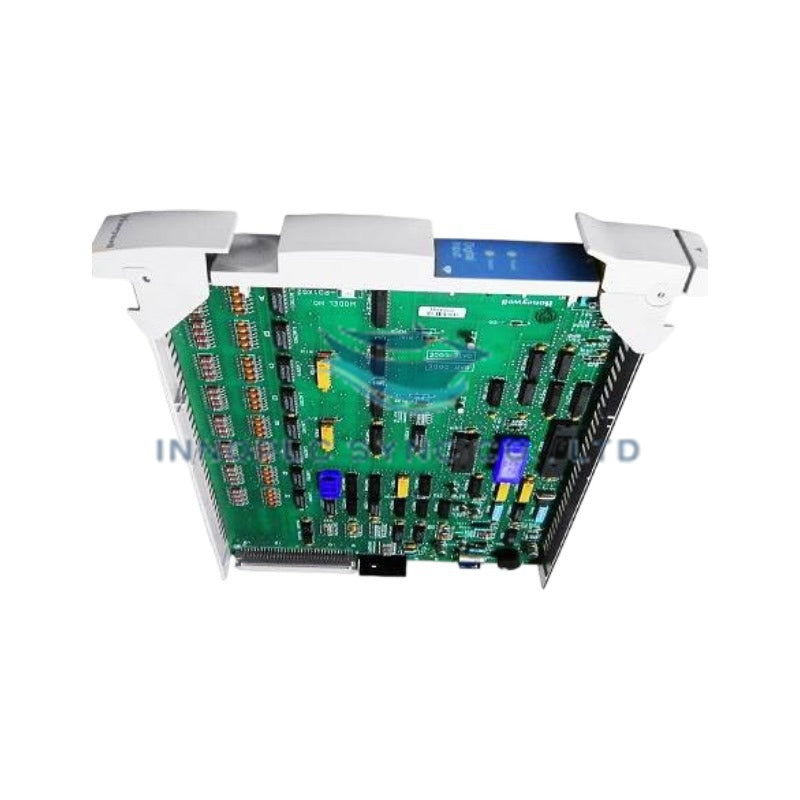

Процессор цифровых входов Honeywell 51304485-100
Предназначенный для обработки дискретных сигналов высокой плотности в архитектурах Experion Process Knowledge System (PKS) и High-Performance Process Manager (HPM), Honeywell 51304485-100 (MU-PDIX02 Digital Input Processor) выполняет непосредственную физическую и электрическую обработку. Он согласует, фильтрует и преобразует в цифровую форму входные состояния полевых контактов 24 VDC, передавая изолированные данные о бинарном состоянии по объединительной I/O-шине на основные контроллеры для выполнения логики безопасности и технологического процесса в реальном времени.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 51304485-100 (MU-PDIX02) |
| Бренд | Honeywell |
| Происхождение | США |
| Вес | 1.20 kg (Вес при транспортировке: 4.00 kg) |
| Размеры | 300 mm x 120 mm x 35 mm |
| Рабочая температура | от 0 до 60 deg C |
| Потребляемая мощность | 24 VDC @ 350 mA макс. |
| Тип модуля | Печатная сборка платы процессора дискретных входов (PWA) |
| Плотность входных каналов | 32 канала, с конформным покрытием (CRP) |
| Тип полевого сигнала | Входы сухих контактов / твердотельных переключателей 24 VDC |
| Напряжение изоляции | Гальваническая оптическая изоляция (канал-система) |
| Совместимость с подсистемами | I/O-стойка High-Performance Process Manager (HPM) |
Интеграция с протоколом 4-20 mA HART и межканальная изоляция
Являясь ключевым компонентом подсистем Honeywell DCS I/O, модуль 51304485-100 обеспечивает надежную оптическую гальваническую изоляцию между входными цепями полевой стороны и внутренними системными логическими шинами. Это предотвращает нарушение работы центральных процессоров из-за высоковольтных переходных процессов на полевой стороне, контуров заземления и электромагнитных помех. Хотя модуль предназначен для мониторинга дискретных контактов, он работает на объединительной шине совместно с платами обработки аналоговых I/O, поддерживающими обмен по протоколу контуров 4-20 mA HART. Фильтрация высокочастотных цифровых помех на каждом входном канале контакта обеспечивает надежное определение состояния, не мешая соседним линиям аналоговых сигналов или опорным значениям компенсации холодного спая в смешанных I/O-стойках.
Часто задаваемые вопросы
В: Поддерживает ли 51304485-100 MU-PDIX02 извлечение и установку под напряжением во время работы?
О: Горячая замена поддерживается при условии, что монтажный рычаг полевой проводки или клеммная сборка отсоединены до освобождения фиксаторов извлечения платы и соблюдены надлежащие меры защиты от статического электричества с заземлением.
Что означает обозначение "CRP" на сборке 51304485-100?
О: Суффикс "CRP" обозначает печатную сборку с конформным покрытием, обеспечивающую повышенную защиту от содержащихся в воздухе агрессивных загрязнений и высокой влажности в тяжелых промышленных условиях.
Рекомендации по монтажу в полевых условиях
- Перед установкой модуля убедитесь, что целевой слот HPM I/O соответствует настроенному адресу в системной базе данных.
- Совместите верхний и нижний края сборки платы 51304485-100 с пластиковыми направляющими платы внутри шасси I/O-стойки.
- Плавно задвиньте печатную плату в слот до соединения задних краевых разъемов объединительной шины с гнездом шасси, затем плотно нажмите на верхнюю и нижнюю ручки извлечения, чтобы зафиксировать плату на месте.
- Затяните крепежные винты лицевой панели, чтобы обеспечить надлежащий контакт заземления с рамой корпуса.
- Снова подсоедините выделенный разъем полевого терминала или кабельную сборку, убедившись, что стопорные винты затянуты вручную для предотвращения случайного отсоединения из-за вибрации.
