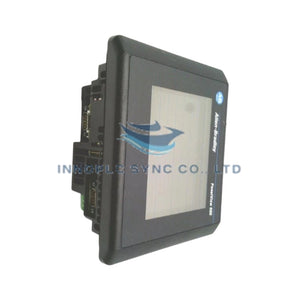

Стандартный операторский терминал Allen-Bradley 2711-B6C9L1
Allen-Bradley 2711-B6C9L1, также обозначаемый в каталогах как операторский интерфейс 2711-B6C9L1, представляет собой специализированный аппаратный компонент для визуализации взаимодействия человека и машины, а также ввода данных с помощью совмещённых клавиатуры и сенсорного экрана в сетях связи RS-232 (DH-485).
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 2711-B6C9L1 |
| Бренд | Allen-Bradley |
| Страна происхождения | США |
| Масса | 2,00 кг (4,41 фунта) |
| Размеры | 185 мм x 285 мм x 106 мм (7,28 дюйма x 11,22 дюйма x 4,17 дюйма) |
| Рабочая температура | от 0 °C до +55 °C |
| Потребляемая мощность | 24 W максимум (24 VDC номинально) |
| Напряжение питания | 18-32 VDC (24 VDC номинально) |
| Тип дисплея | Цветной TFT-дисплей с активной матрицей, 5,7 дюйма |
| Разрешение дисплея | 320 x 234 пикселя |
| Ввод оператора | Клавиатура (функциональные клавиши F1-F10) и аналоговый резистивный сенсорный экран |
| Коммуникационные порты | Порт связи RS-232 (протокол DH-485), порт принтера RS-232 |
| Память приложения | Флеш-память приложения объёмом 240 КБ |
| Степень защиты корпуса | NEMA 12, 13, 4X (для помещений) / IP65 |
| Статус жизненного цикла | Снято производителем с производства |
Связь по шине объединительной платы и детерминированное взаимодействие с сетью
Терминал Allen-Bradley 2711-B6C9L1 PanelView 600 обменивается данными по последовательным каналам RS-232 с использованием протокола DH-485, передавая детерминированные данные тегов, биты аварийных сигналов и заданные пользователем уставки непосредственно между системами SLC 500, MicroLogix и ControlLogix. Основной последовательный интерфейс обеспечивает предсказуемую скорость связи «точка-точка» и многоточечной связи, а отдельный порт принтера RS-232 обрабатывает асинхронное журналирование аварийных событий и печать отчётов. Совместимость встроенной флеш-памяти с прошивкой поддерживает быструю загрузку проектов приложений с помощью программного обеспечения PanelBuilder32, обеспечивая надёжное масштабирование плотности ввода-вывода и синхронизацию сканирования в системах промышленной автоматизации.
Часто задаваемые вопросы
В: Какой диапазон входного питания необходим для работы операторского терминала 2711-B6C9L1?
О: Для 2711-B6C9L1 требуется внешний источник питания с номинальным напряжением 24 VDC; устройство надёжно работает при входном напряжении от 18 VDC до 32 VDC.
В: Можно ли снимать или устанавливать терминал 2711-B6C9L1 при поданном напряжении питания 24 VDC?
О: Нет. Перед отключением или установкой терминала необходимо полностью изолировать основные линии питания 24 VDC и кабели связи RS-232, чтобы избежать возникновения электрической дуги на контактах и повреждения логики.
В: Как сохраняются схемы экранов оператора и настроенные системные параметры при отключении питания?
О: Графика системного приложения, карты тегов и пользовательские настройки записываются непосредственно во внутреннюю энергонезависимую флеш-память, что обеспечивает бессрочное хранение файлов приложения без батареи.
Рекомендации по монтажу на месте эксплуатации
Вырежьте в двери корпуса NEMA 4X или IP65 прямоугольное монтажное отверстие размером 167 мм x 264 мм (6,57 дюйма x 10,39 дюйма). Установите 2711-B6C9L1 в вырез панели, убедившись, что уплотнительная прокладка плотно прилегает к лицевой стороне панели для сохранения герметичности.
Закрепите корпус терминала с помощью входящих в комплект монтажных зажимов, равномерно затягивая винты в чередующейся последовательности с моментом 1,1-1,4 Н·м (10-12 дюйм-фунтов). Подключите провода питания 24 VDC, используя медный провод, рассчитанный на температуру 75 °C или выше, и соблюдая правильную полярность клемм (+24 VDC и общий провод постоянного тока). Соедините заземляющую шпильку терминала непосредственно с главной шиной заземления корпуса с помощью медной шины с низким импедансом.
