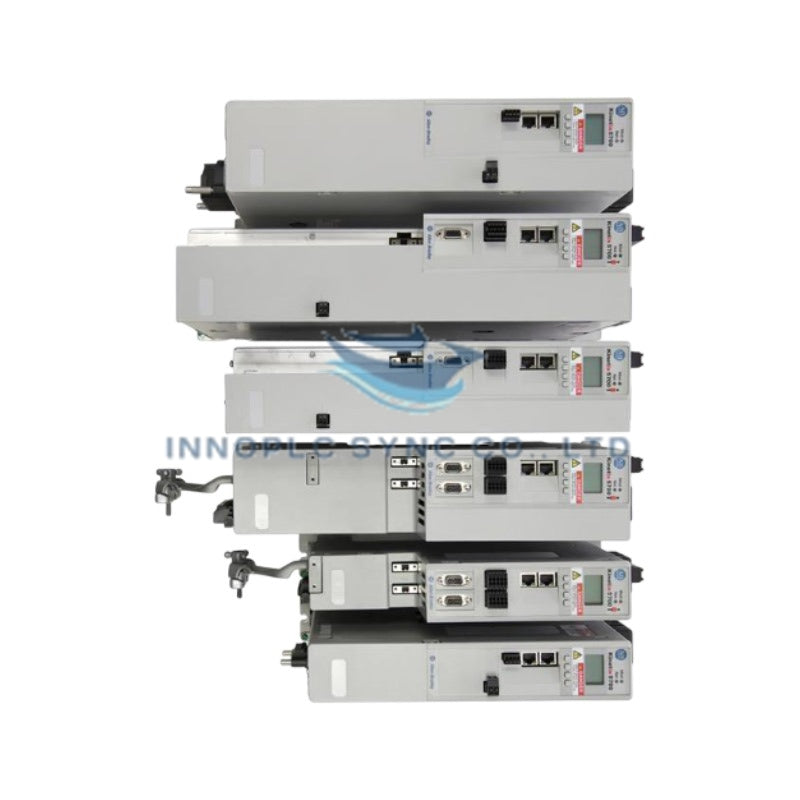

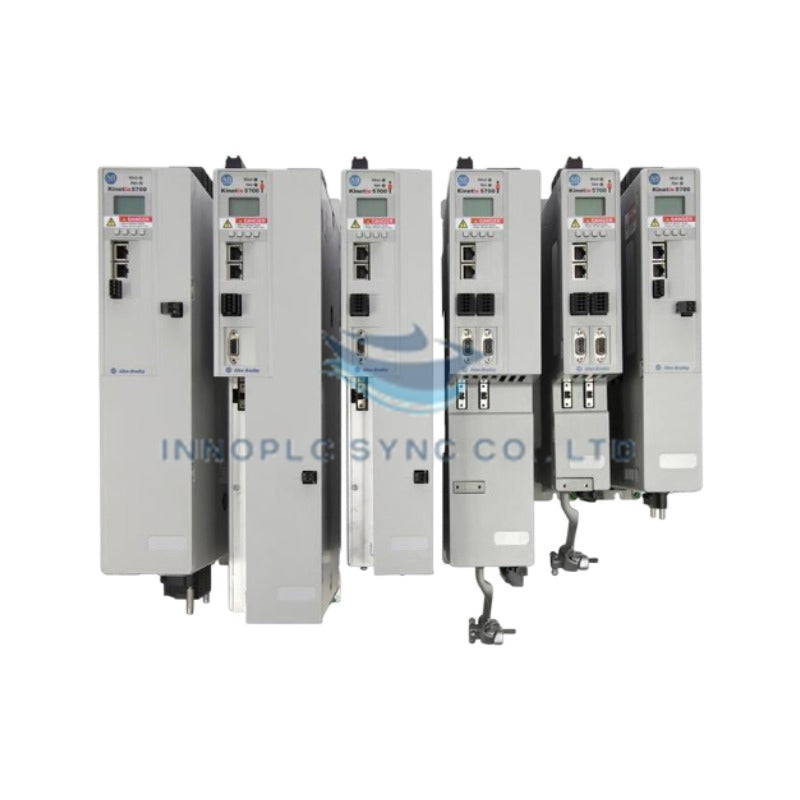

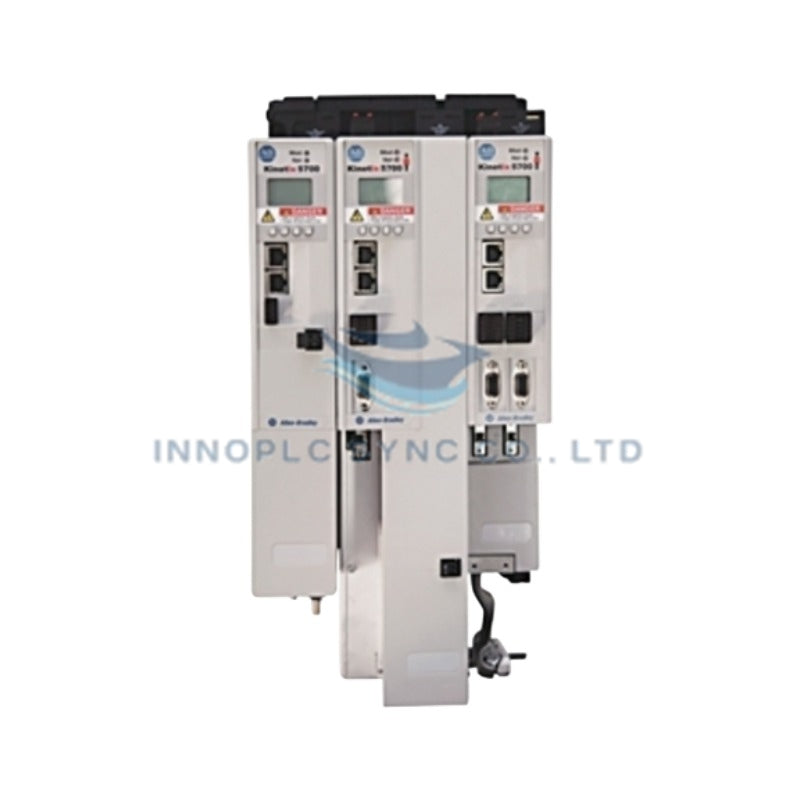

Allen-Bradley 2198-P141 Источник питания постоянного тока Kinetix 5700
Предназначенный для формирования высоковольтной шины постоянного тока и распределения энергии в сервоприводных системах Kinetix 5700, Allen-Bradley 2198-P141 (источник питания 2198-P141) обеспечивает непосредственное физическое и электрическое преобразование трехфазного переменного тока и подачу питания.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 2198-P141 |
| Бренд | Allen-Bradley |
| Страна производства | США |
| Вес | 7,71 кг (17,00 фунта) |
| Габариты | Компактный формат источника питания шины постоянного тока Kinetix 5700 |
| Рабочая температура | от 0 до 50 °C |
| Потребляемая мощность | 31 кВт непрерывной выходной мощности (93 кВт пиковой выходной мощности) |
| Входное напряжение | 324-528 В переменного тока, трехфазное (47-63 Гц) |
| Выходное напряжение | 450-747 В постоянного тока на шине |
| КПД системы | 99% |
| Сетевой интерфейс | Два порта Ethernet с поддержкой Device Level Ring (DLR) |
Скорость обмена по шине объединительной платы и отображение EtherNet/IP
Модуль питания Allen-Bradley 2198-P141 передает диагностические данные системы, сведения о напряжении шины и информацию о тепловом состоянии через два порта EtherNet/IP, настроенных для детерминированных сетевых топологий Device Level Ring (DLR). Совместимость встроенного ПО с флеш-памятью обеспечивает непрерывную циклическую передачу параметров контроллерам Logix 5000 без задержек полевой шины. Встроенная силовая электроника преобразует входное питание переменного тока с КПД 99%, одновременно поддерживая последовательности предварительного заряда внутренних конденсаторов шины и ограничение перенапряжения для защиты подключенных двухосевых и одноосевых инверторных модулей в общей шине постоянного тока.
Часто задаваемые вопросы
В: Как 2198-P141 подключается к соседним сервоприводам Kinetix 5700 в том же монтажном шкафу?
О: Питание постоянного тока и управляющее питание 24 В постоянного тока распределяются между соседними модулями через общую шинную систему, которая напрямую соединяется с клеммными выводами, установленными сверху, с помощью защелкивающегося соединения без инструментов.
В: Какие защитные меры следует принять в отношении сетевых дросселей переменного тока на входе 2198-P141?
О: Для подавления импульсных выбросов напряжения и ограничения гармоник тока сети необходимо последовательно установить в цепи входных проводов трехфазного питания 324-528 В переменного тока сетевой дроссель или сетевой фильтр переменного тока с соответствующими номинальными характеристиками.
Рекомендации по монтажу на объекте
- Установите силовой модуль вертикально на задней панели шкафа, обеспечив выравнивание боковых зазоров для монтажа вплотную и правильного соединения шины постоянного тока.
- Подключите входное трехфазное сетевое питание переменного тока (324-528 В) к основным клеммам питания, соблюдая правильный порядок чередования фаз и заземление.
- Установите и надежно закрепите общие шины постоянного тока между источником питания и всеми соседними инверторными модулями, затянув крепежные элементы клемм с моментом, указанным производителем.
- Подключите два сетевых кабеля EtherNet/IP, чтобы интегрировать модуль в кольцевую топологию системы управления для непрерывного контроля диагностики системы.
- Убедитесь, что принудительная вентиляция шкафа поддерживает температуру окружающей среды ниже 50 °C для отвода тепловых потерь при непрерывной работе с выходной мощностью 31 кВт.
