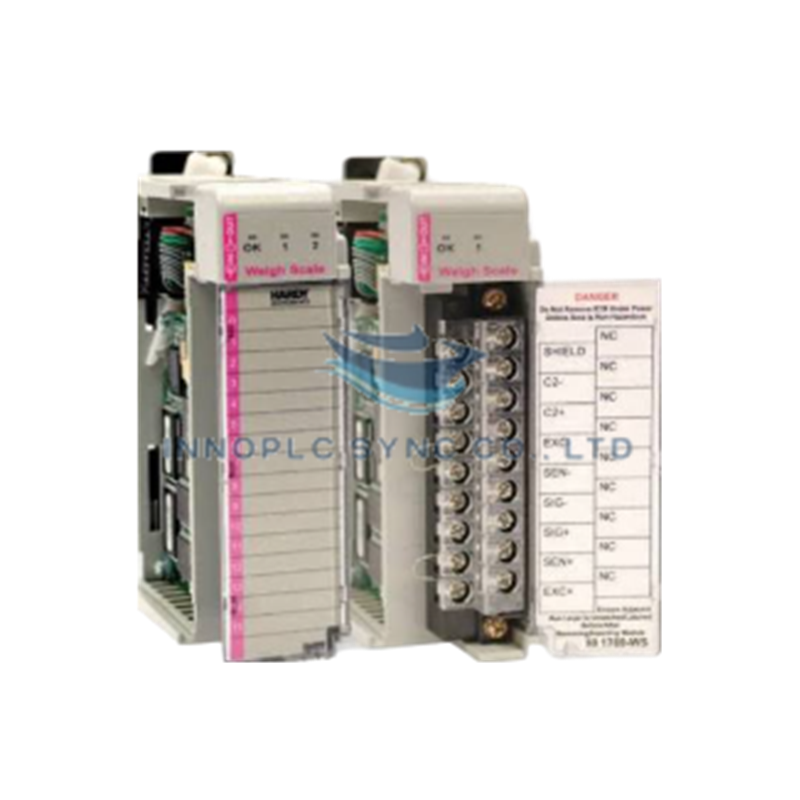

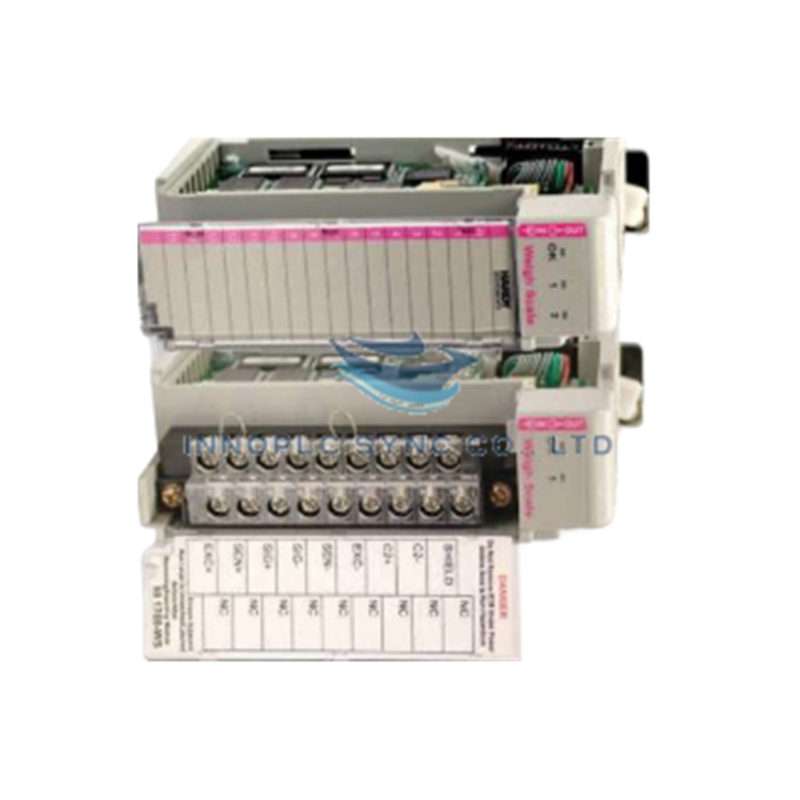

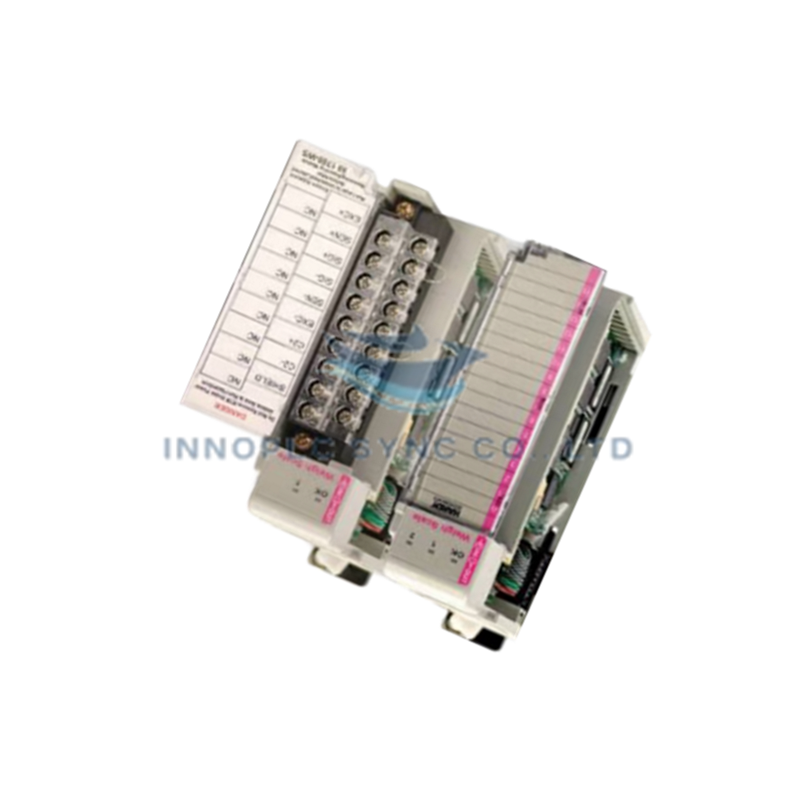

Модуль весов CompactLogix Allen-Bradley 1769-WS
Allen-Bradley 1769-WS, также обозначаемый как модуль весов HI 1769-WS, представляет собой специализированный аппаратный компонент для оцифровки сигналов тензометрических датчиков нагрузки и обработки сигналов веса в платформах Allen-Bradley CompactLogix.
Расшифровка суффикса и таблица моделей
- 1769: архитектура аппаратной платформы Compact I/O для систем CompactLogix и MicroLogix 1500.
- WS: обозначение одноканального модуля весов, разработанного Hardy Process Solutions.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | 1769-WS |
| Бренд | Allen-Bradley / Hardy Process Solutions |
| Страна происхождения | США |
| Масса | 0,26 кг (0,56 фунта) |
| Габариты | Стандартная ширина одного слота Compact I/O 1769 |
| Рабочая температура | от 0 до 60 °C |
| Потребляемая мощность | Макс. 0,5 А при 5 VDC (ток шины объединительной панели) |
| Питание тензодатчиков | 5 VDC (питание до четырёх тензодатчиков сопротивлением 350 Ом) |
| Диапазон входного сигнала | от -0,3 мВ до +15,3 мВ |
| Внутреннее разрешение | 1:8 388 608 (23 бита) |
| Частота обновления | 100 преобразований в секунду |
| Подавление синфазных помех | Не менее 100 дБ при частоте 60 Гц и ниже |
Связь по шине объединительной панели и детерминированный ввод-вывод
Модуль Allen-Bradley 1769-WS использует высокоскоростную связь по шине объединительной панели для передачи обработанных данных о брутто-весе, нетто-весе и скорости изменения веса непосредственно контроллерам CompactLogix. Работая в детерминированных сетях EtherNet/IP, устройство использует программную фильтрацию для подавления механических вибраций WAVERSAVER, стабилизируя показания веса выше 0,25 Гц. Совместимость с флеш-памятью прошивки и динамическое масштабирование плотности ввода-вывода позволяют выполнять интегрированную электронную калибровку C2 без применения физических эталонных гирь в непрерывных процессах дозирования.
Часто задаваемые вопросы
В: Сколько тензодатчиков можно напрямую запитать от одного модуля весов 1769-WS?
О: Модуль подаёт стабилизированное напряжение питания 5 VDC, достаточное для подключения до четырёх тензодатчиков или датчиков сопротивлением 350 Ом, соединённых параллельно.
В: Какие методы калибровки поддерживает модуль 1769-WS в программном обеспечении контроллера?
О: Устройство поддерживает как традиционную калибровку с использованием сертифицированных эталонных гирь, так и электронную калибровку Hardy C2, считывающую внутренние калибровочные данные, хранящиеся в тензодатчиках, сертифицированных по C2.
Рекомендации по монтажу на объекте
- Отключите питание шины объединительной панели системы перед установкой или извлечением модуля 1769-WS из монтажной рейки CompactLogix.
- Прокладывайте сигнальные кабели тензодатчиков в отдельных низковольтных трубах для КИП, отделяя их от силовых проводов переменного тока и приводов электродвигателей.
- Заземлите оплётку экрана кабеля на предусмотренной для этого шине защитного заземления корпуса системы, чтобы максимально повысить эффективность подавления помех.
- Перед подачей возбуждения 5 VDC убедитесь, что суммарное сопротивление моста тензодатчиков превышает минимально допустимый порог импеданса.
- Затяните крепёжные винты клеммной колодки и защёлки модуля на DIN-рейке, чтобы обеспечить надёжное выравнивание разъёма шины объединительной панели.
