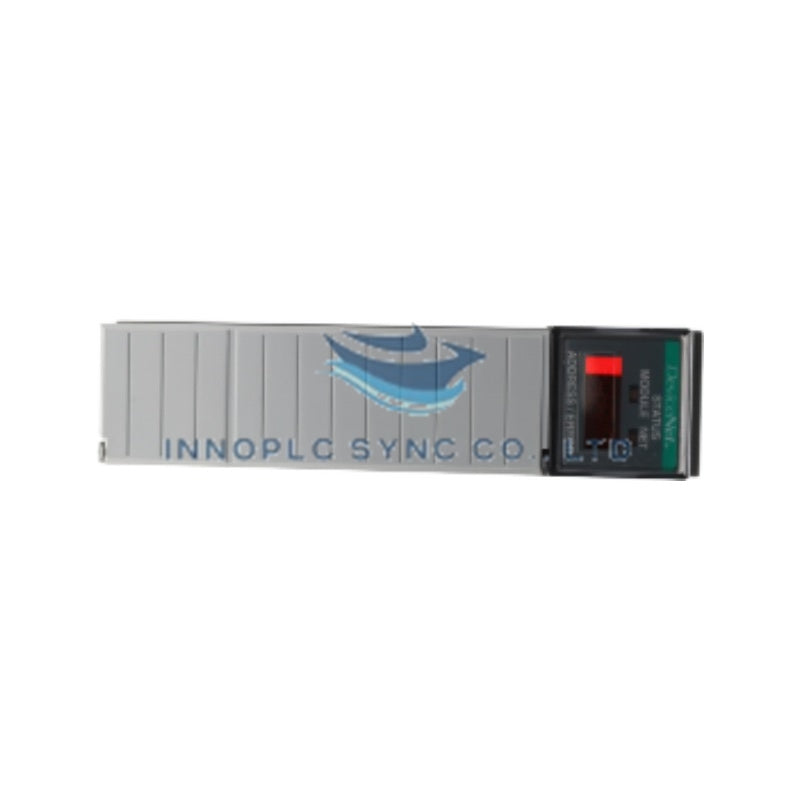

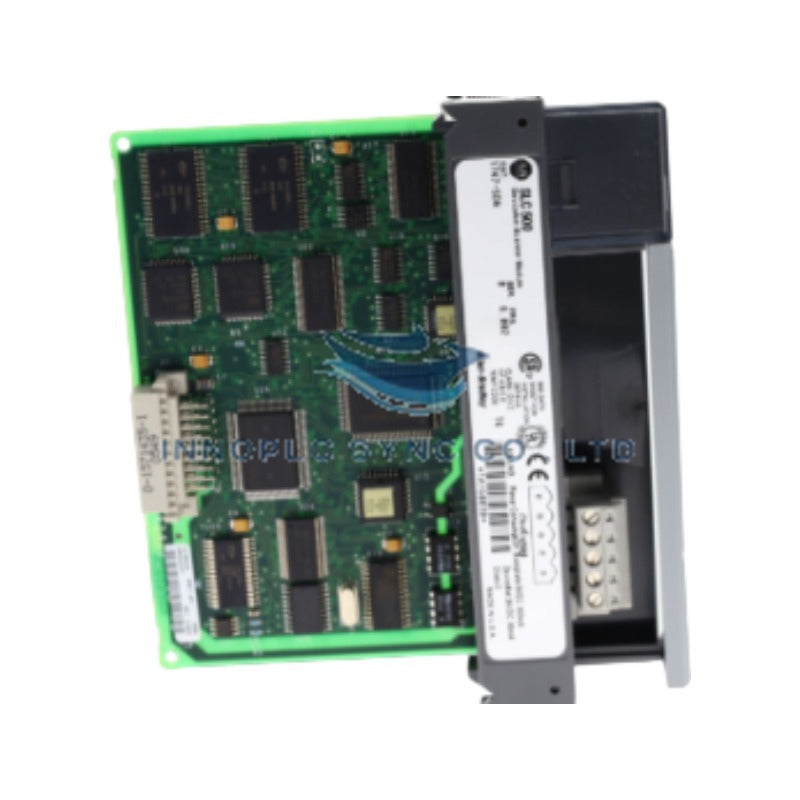

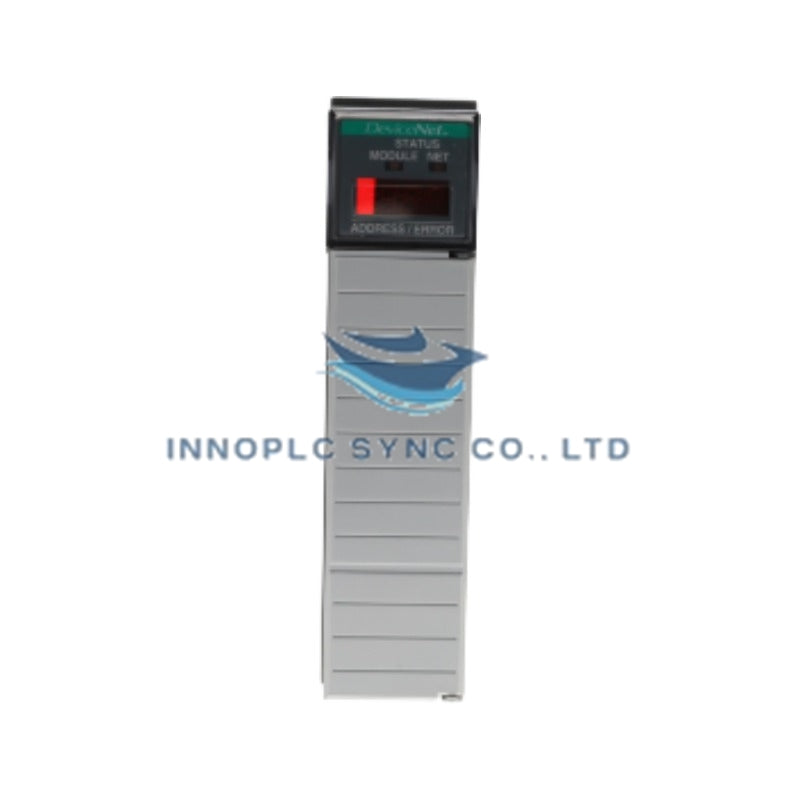

Модуль сканера DeviceNet Allen-Bradley 1747-SDN
Модуль Allen-Bradley 1747-SDN является основным сканирующим модулем DeviceNet 1747-SDN, предназначенным для выполнения детерминированного обмена данными по полевой шине и сбора данных удалённого ввода-вывода в системах SLC 500. Он напрямую соединяет шину объединительной платы SLC 500 с магистралями DeviceNet, управляя отображением данных ведомых узлов и передачей слов дискретной передачи и блочной передачи между полевыми исполнительными устройствами, приводами и локальным процессором.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 1747-SDN |
| Бренд | Allen-Bradley |
| Страна происхождения | США |
| Масса | 0.40 фунта (0.18 кг) |
| Габариты | Конструктивное исполнение для одного слота стойки SLC 500 |
| Рабочая температура | от 0 до +60 °C |
| Потребляемая мощность | Внешний контур 5-24 VDC / ток объединительной платы 90-500 мА |
| Протокол связи | DeviceNet |
| Скорость передачи данных | 125 кбит/с, 250 кбит/с, 500 кбит/с, настраиваемая |
| Интерфейсные порты | 5-контактный разъём магистрали DeviceNet, порт конфигурации RS-232 |
| Семейство продуктов | SLC 500 |
| Способ монтажа | Шасси SLC 500 / DIN-рейка / панельный монтаж |
Скорость шины объединительной платы и детерминированное выполнение сети
Сканирующий модуль 1747-SDN напрямую связывает структуры локальной памяти SLC 500 с удалёнными ведомыми устройствами по протоколу DeviceNet, обеспечивая детерминированное выполнение сетевых операций в топологии полевой шины на базе CAN. Благодаря выделенным процедурам обмена по шине объединительной платы модуль обрабатывает таблицы сканирования ввода-вывода независимо от цикла сканирования главного процессора. Механизмы передачи буферов файлов M0/M1 под управлением встроенного ПО позволяют асинхронно передавать конфигурации высокой плотности ввода-вывода, блоки настройки параметров и флаги диагностического состояния без снижения пропускной способности сканирования объединительной платы.
Часто задаваемые вопросы
В: Требуется ли модулю 1747-SDN внешнее питание 24 VDC для работы в сети DeviceNet?
О: Да. Хотя модуль получает логическое питание от шины объединительной платы шасси SLC 500, для сетевого трансивера DeviceNet требуется отдельный источник питания 24 VDC класса 2, подключённый к 5-контактному разъёму DeviceNet.
В: Как настраиваются адрес узла (MAC ID) и скорость передачи данных на 1747-SDN?
О: Адрес узла DeviceNet (от 0 до 63) и скорость передачи данных (125 кбит/с, 250 кбит/с или 500 кбит/с) можно задать с помощью программного обеспечения RSNetWorx for DeviceNet через последовательный порт или по шине объединительной платы.
Рекомендации по монтажу на объекте
- Установка в слот стойки: Установите модуль в любой свободный слот ввода-вывода шасси SLC 500 (кроме слота 0, зарезервированного для ЦП). Совместите края платы с направляющими шасси и плотно прижмите модуль до фиксации верхней и нижней удерживающими защёлками.
- Терминация магистральной линии: Подключите магистральный кабель DeviceNet к 5-контактному разъёму открытого типа, используя стандартную цветовую маркировку проводов (V+, CAN H, экран, CAN L, V-). Установите оконечные резисторы 121 Ом, 1/4 Вт между линиями CAN H и CAN L на обоих физических концах магистрали.
- Прокладка кабелей и подавление помех: Обеспечьте раздельную прокладку коммуникационных кабелей DeviceNet и силовых кабелей двигателей переменного тока высокого напряжения. Заземлите экраны кабелей в одной физической точке рядом с источником питания системы, чтобы сохранять целостность сигнала в детерминированных сетях.
