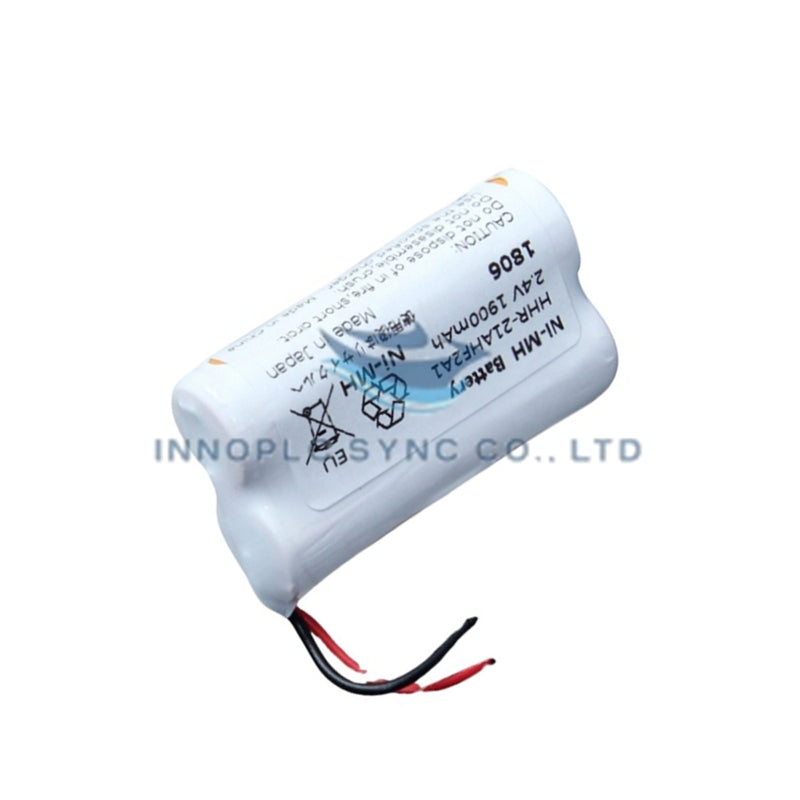

Pack de baterias Yokogawa S9548FA
O Yokogawa S9548FA, também catalogado como o S9548FA Battery Pack, funciona como um componente de hardware dedicado ao fornecimento contínuo de energia de reserva para a memória, no interior dos bastidores dos controladores de sistema Yokogawa. Fornece uma tensão auxiliar estável de corrente contínua para preservar os estados da memória SRAM volátil da CPU, as estruturas do relógio do sistema e os parâmetros de execução do controlador durante interrupções da alimentação principal.
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | S9548FA |
| Marca | Yokogawa |
| Origem | Japão |
| Peso | 0,80 kg (peso de envio: 2,00 kg) |
| Dimensões | 130 mm x 40 mm x 125 mm |
| Temperatura de funcionamento | 0 a 50 °C |
| Consumo de energia | Célula de alimentação auxiliar (saída: tensão nominal do barramento de baterias CC) |
| Tipo de módulo | Battery Pack |
| Aplicação principal | Backup da memória do controlador e manutenção do RTC |
| Tipo de montagem | Ranhura dedicada para bateria no chassis do controlador |
| Construção do invólucro | Caixa fechada de metal/policarbonato de qualidade industrial |
Compensação da junção fria e integridade do sinal DCS
Nos nós das estações de controlo distribuído, o S9548FA mantém a alimentação ininterrupta dos registos internos do sistema que armazenam os coeficientes ativos de calibração das entradas analógicas e as tabelas de referência da compensação da junção fria (CJC). Os circuitos de isolamento entre canais dos módulos de E/S ligados, com termopares e protocolos de loop HART de 4-20 mA, dependem da retenção estável da memória do processador durante os ciclos de alimentação. Ao manter a tensão no barramento de memória da placa de fundo do sistema sem quedas de milissegundos, o módulo garante a ausência de perda de parâmetros e evita a necessidade de recalibração do sistema após o restabelecimento da alimentação principal CA/CC.
Perguntas frequentes
P: O Battery Pack S9548FA pode ser substituído enquanto a estação de controlo permanece ligada?
R: Sim. A substituição em funcionamento (hot-swapping) é totalmente suportada, desde que a alimentação principal da placa de fundo permaneça ativa para manter a memória do controlador enquanto a unidade de bateria descarregada é removida.
P: Como devem ser manuseados os Battery Packs S9548FA descarregados antes da instalação de uma unidade nova?
R: Os Battery Packs desligados devem ter os terminais do conector isolados com fita não condutora, para evitar curto-circuitos durante a remoção e a eliminação, de acordo com as normas locais relativas a resíduos químicos industriais.
Orientações para a instalação no local
- Confirme que a alimentação principal da placa de fundo do subrack do controlador de destino está ativa antes de remover um Battery Pack existente, para evitar a perda de memória durante o procedimento.
- Desengate o clipe de retenção da ranhura do compartimento da bateria e retire cuidadosamente o S9548FA do chassis do subrack.
- Inspecione os pinos do conector do Battery Pack de substituição quanto a sinais de oxidação superficial ou danos físicos.
- Alinhe o S9548FA com as calhas-guia internas do chassis e empurre firmemente até o conector traseiro ficar devidamente encaixado no recetáculo da placa de fundo.
- Verifique se o LED de diagnóstico do sistema indica um estado normal da bateria e apague quaisquer alarmes de bateria de baixa tensão na consola da interface do operador.
