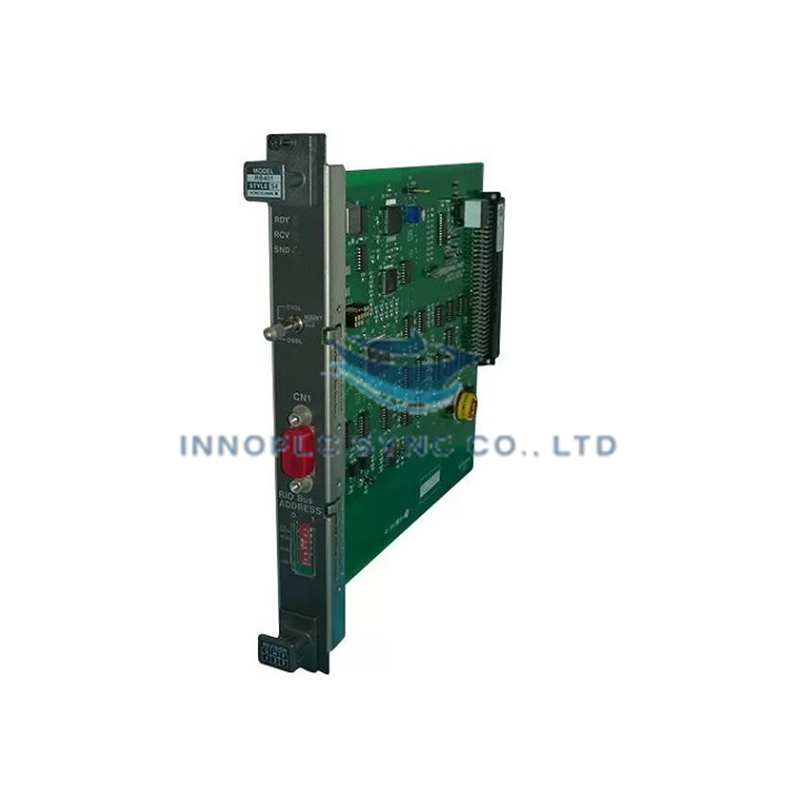

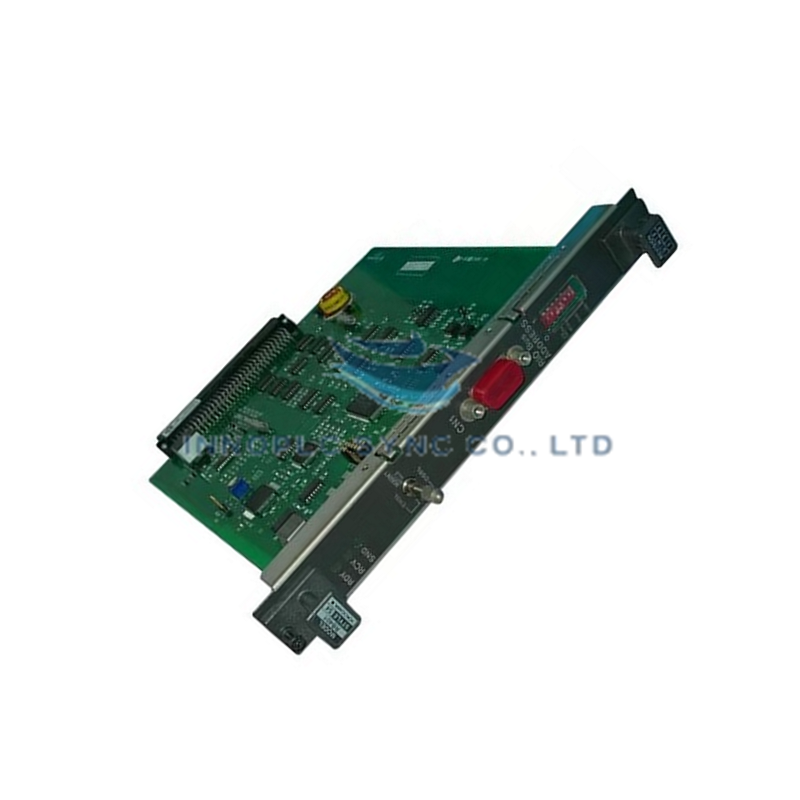

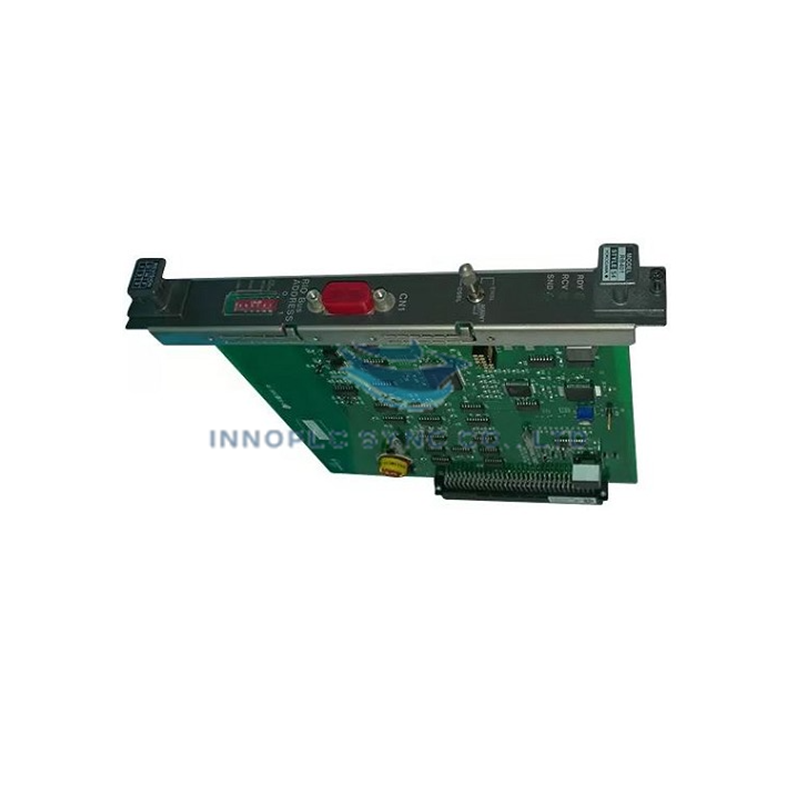

Módulo de barramento RIO RB401 da Yokogawa
Configurado para o encaminhamento de dados de E/S remota e a interligação de comunicações em sistemas CENTUM VP, o Yokogawa RB401 ( RB401 Módulo de barramento RIO) assegura a execução física/elétrica direta.
Detalhe dos sufixos e matriz de modelos
| Código base | Sufixo/opção do modelo | Descrição | |---|---| | RB401 | Padrão | Módulo de interface do barramento de E/S remota (RIO) para nós de controlo distribuído |
Especificações de hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | RB401 |
| Marca | Yokogawa |
| Origem | Japão |
| Peso | 3,0 kg |
| Dimensões | Formato padrão de módulo para bastidor Yokogawa |
| Temperatura de funcionamento | Ambiente de funcionamento padrão do armário |
| Consumo de energia | Alimentação pelo barramento do backplane / auxiliar de sistema de 24 V CC |
| Tipo de módulo | Módulo de barramento RIO |
| Compatibilidade do sistema | CENTUM VP / CENTUM CS 3000 |
| Barramento de comunicação | Interface de barramento RIO (E/S remota) |
| Isolamento do barramento | Isolamento galvânico entre canal e sistema |
| Tipo de montagem | Montagem em bastidor |
Isolamento galvânico e comunicação através do protocolo do barramento RIO
O módulo RB401 gere a transmissão de dados série de alta velocidade entre placas de base locais e subnós de campo remotos através de canais dedicados do barramento RIO. Os caminhos internos de isolamento galvânico protegem os microprocessadores sensíveis do backplane contra ruído de tensão de modo comum e diferenças de potencial de terra nos cabos de campo. A integridade dos circuitos de processo é mantida através da validação cíclica, em tempo real, das tramas de dados, evitando a corrupção de pacotes nas sub-redes de campo analógicas e digitais 4-20 mA HART.
Perguntas frequentes
P: Qual é a principal função do módulo RB401 numa configuração DCS Yokogawa?
R: O RB401 funciona como módulo de interface do barramento RIO, facilitando a transferência determinística de dados série entre os nós de E/S remota de campo e o processador de controlo central.
P: Como é que o RB401 lida com o elevado ruído elétrico presente em linhas de barramento de campo de longa distância?
R: As barreiras integradas de isolamento galvânico entre canal e sistema desacoplam os circuitos lógicos do backplane dos circuitos de terra e dos transientes eletromagnéticos induzidos em longos percursos de cabos do barramento RIO.
P: O RB401 permite a substituição em funcionamento num bastidor de controlo ativo?
R: O procedimento de substituição do módulo exige desligar a alimentação ou colocar o segmento do barramento RIO visado num estado offline, de acordo com as orientações de manutenção do sistema Yokogawa, para evitar a interrupção das comunicações.
Orientações para a instalação em campo
- Insira suavemente o módulo RB401 na ranhura de cartão designada da estrutura do bastidor Yokogawa até os conectores do backplane ficarem firmemente encaixados.
- Aperte os parafusos de retenção superiores e inferiores do painel para garantir um contacto adequado de ligação à terra e resistência às vibrações mecânicas.
- Ligue os cabos de comunicação do barramento RIO utilizando condutores de par entrançado blindado e assegurando a terminação da blindagem num único ponto ligado à terra do armário.
- Mantenha um espaçamento adequado entre as condutas de alimentação de alta tensão e as linhas de comunicação RIO para evitar interferências no sinal.
