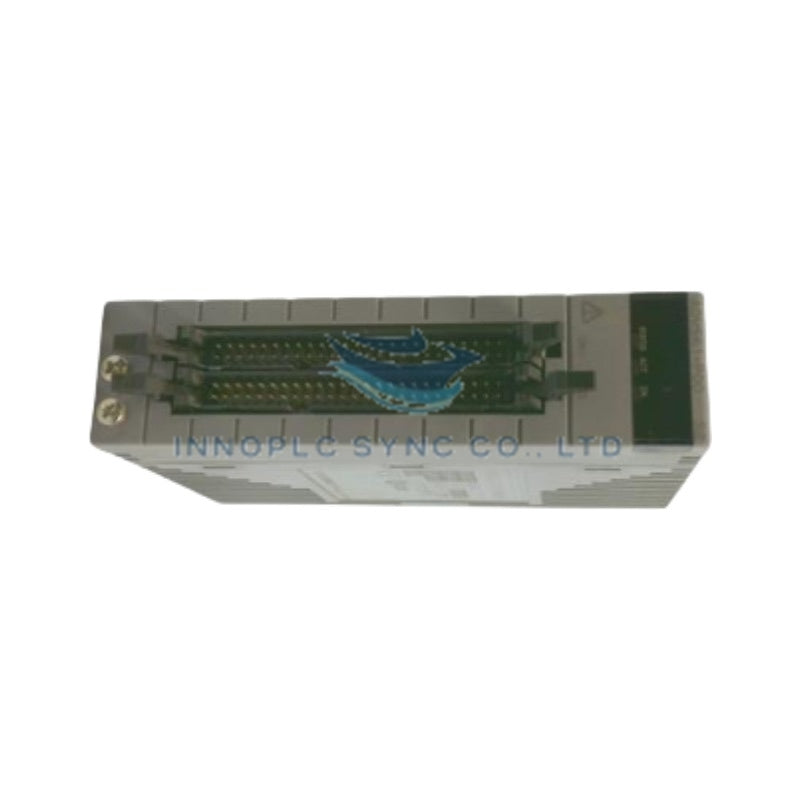

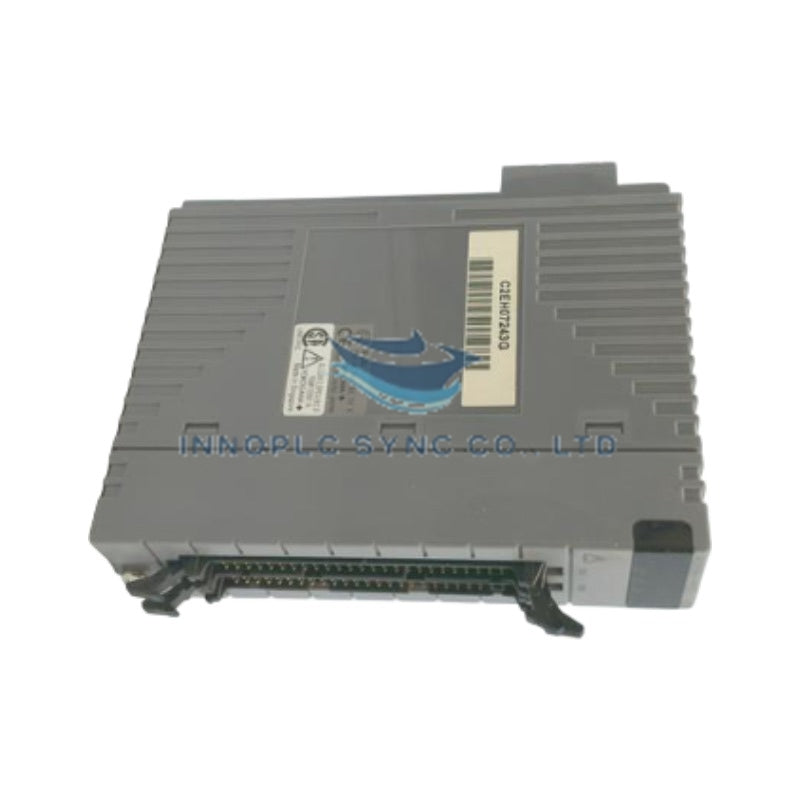

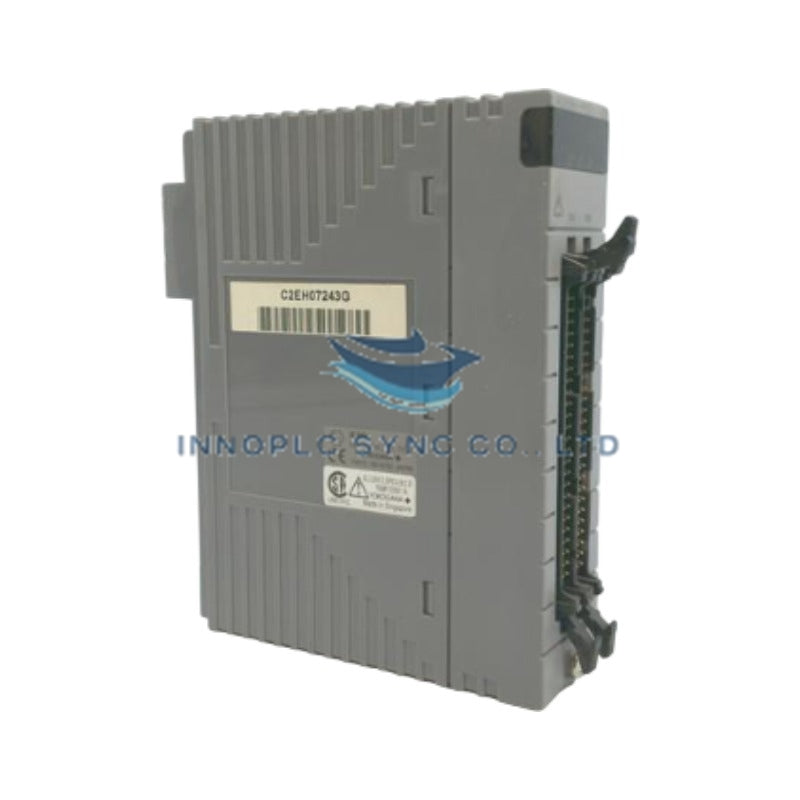

Módulo de entrada digital Yokogawa NFTR85-10
Configurado para a monitorização de lógica discreta em arquiteturas DCS Yokogawa, o Yokogawa NFTR85-10 (módulo de entrada digital NFTR85) proporciona execução física/elétrica direta para adquirir estados de interruptores, contactos de relés, interbloqueios e sinais de alarme em várias plataformas do sistema.
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | NFTR85-10 |
| Marca | Yokogawa |
| Origem | Japão |
| Peso | 0,3 kg |
| Dimensões | Formato padrão de E/S Yokogawa |
| Temperatura de funcionamento | -20 a 60 graus C (ambiente de armário padrão) |
| Consumo de energia | Alimentado pelo barramento do backplane |
| Canais de entrada | 32 canais de entrada digital de alta densidade |
| Tipo de sinal | Sinais digitais de contacto seco ou do tipo tensão |
| Imunidade ao ruído | Filtragem de ruído de nível industrial em conformidade com as normas de DI da Yokogawa |
| Montagem | Instalação numa ranhura da placa de base de E/S Yokogawa |
Isolamento entre canais e integração com DCS
O módulo de entrada digital Yokogawa NFTR85-10 incorpora barreiras de isolamento ótico entre os circuitos de entrada do lado do campo e os barramentos internos de lógica do backplane. O isolamento entre canais impede que correntes de loops de terra e picos transitórios de tensão se propaguem através da cablagem de sinais de alta densidade. O módulo suporta a passagem de diagnóstico do protocolo de loop HART de 4-20 mA quando emparelhado com dispositivos de campo inteligentes compatíveis, garantindo uma elevada integridade do sinal em longos percursos de campo e, simultaneamente, suprimindo interferências eletromagnéticas e ruído elétrico de modo comum em ambientes industriais exigentes.
Perguntas frequentes
P: Como é que o NFTR85-10 processa entradas de contacto seco em comparação com sinais digitais do tipo tensão?
R: Os circuitos internos de deteção do módulo avaliam fechos de contacto ou níveis de tensão discretos, aplicando filtragem de ruído por hardware e algoritmos de eliminação de ressaltos antes de apresentar atualizações do estado do sinal ao barramento do backplane do controlador.
P: Que precauções devem ser tomadas ao instalar o módulo NFTR85-10 numa placa de base de E/S ativa?
R: Antes de inserir o módulo, verifique se os mecanismos de codificação da placa de base correspondem à configuração do hardware do módulo. Desligue os conectores dos terminais de campo ou isole a cablagem de excitação do campo para evitar a formação de arco elétrico e o acionamento inesperado do estado das entradas durante o encaixe físico na ranhura.
Orientações para a instalação no campo
- Encaixe firmemente o módulo na ranhura designada da placa de base de E/S Yokogawa até que os fechos de bloqueio superior e inferior encaixem com segurança na posição.
- Encaminhe a cablagem das entradas discretas separadamente dos cabos de CA de alta tensão e das saídas dos variadores de motores para evitar o acoplamento de ruído capacitivo e indutivo.
- Termine os cabos blindados no ponto de entrada do armário, ligando todas as blindagens entrançadas à barra de ligação à terra de proteção (PE) do sistema através de braçadeiras de baixa impedância.
- Verifique se as fontes de alimentação de excitação do campo que alimentam os contactos secos cumprem os limites de tensão do sistema e os requisitos de proteção contra curto-circuitos.
- Garanta que as condições térmicas ambientes do armário permanecem dentro dos limites de funcionamento padrão através de convecção adequada do invólucro ou de ventilação forçada.
