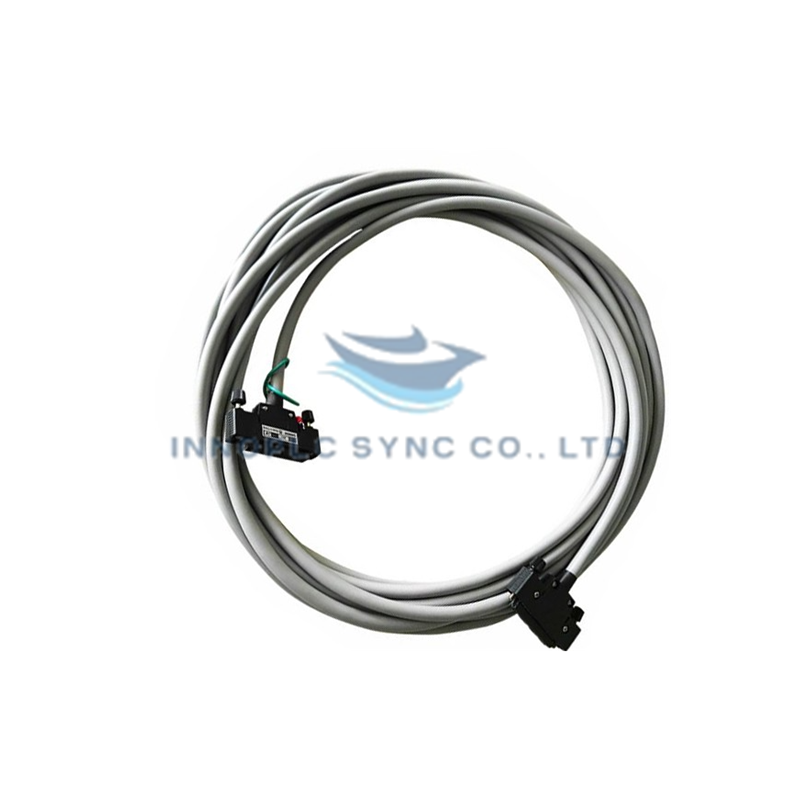

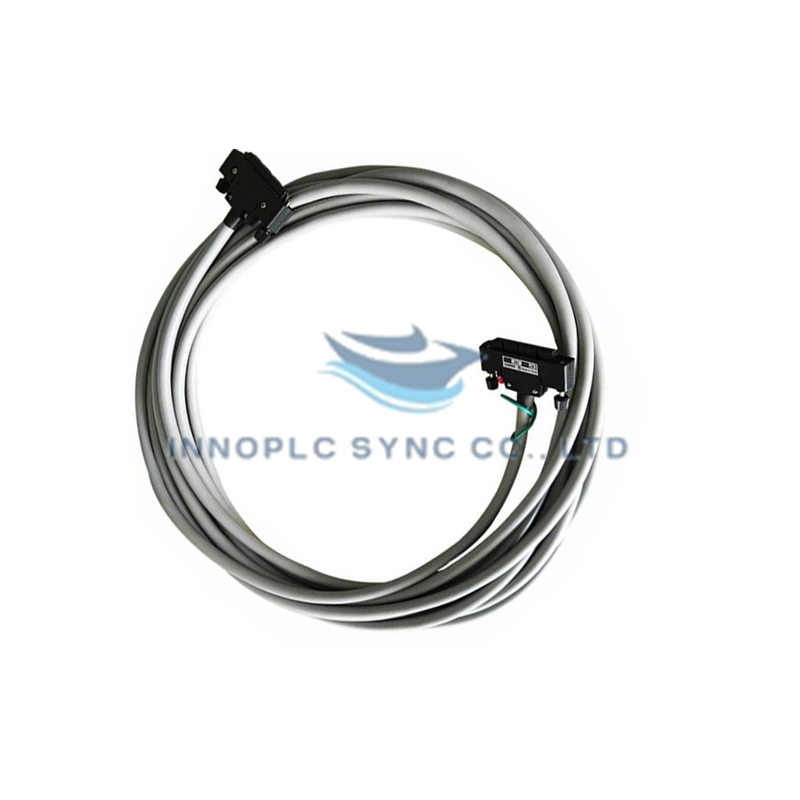

Cabo de sinal Yokogawa KS9*B
Os cabos de sinal da série Yokogawa KS9*B, também catalogados como cabo de sinal KS9*B (50-50 pinos), proporcionam uma execução física/elétrica direta para vias de comunicação de elevada integridade em plataformas de controlo industrial.
Detalhes dos sufixos e matriz de modelos
- KS9*B: Série de modelos base para transmissão de sinais de 50-50 pinos, com configuração de código de estilo B.
- Sufixos de comprimento: Designações como -01 para 1 metro até -10 para um comprimento máximo de 10 metros.
- Código de opção (/NL): Suporta classificações CSA de instrumentação não inflamável para locais perigosos.
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | KS9*B |
| Marca | Yokogawa |
| Origem | Fabrico industrial normalizado |
| Peso | Variável consoante o comprimento do cabo |
| Dimensões | Interface de conector de 50-50 pinos, comprimento até 10 metros |
| Temperatura de funcionamento | -40 graus C a +85 graus C |
| Consumo de energia | Componente passivo de meio físico |
| Tipos de conectores | V net (tipo N / BNC), barramento RIO (terminal sem solda com parafusos M4) |
| Tipo de isolamento | Polietileno |
| Classificação ambiental | IP67 (impermeável e à prova de poeiras) |
Protocolo de loop 4-20 mA HART e integração do loop CJC
A arquitetura de ligação integrada suporta uma integração robusta em barramentos industriais, incluindo configurações coaxiais V net (10BASE-5 e 10BASE-2) e topologias de pares entrançados do barramento RIO. O isolamento de polietileno, combinado com uma classificação IP67 de impermeabilidade e proteção contra poeiras, protege a integridade do sinal contra condições ambientais adversas. Os raios mínimos de curvatura são rigorosamente respeitados - 100 mm para os cabos V net (10BASE-5) e do barramento RIO, e 50 mm para as variantes V net / barramento ER (10BASE-2) - para evitar a degradação mecânica das vias condutoras internas e manter uma comunicação de dados de baixa latência.
Perguntas frequentes
P: O cabo KS9*B pode ser instalado junto a condutas de alimentação de alta tensão no terreno?
R: Os cabos de sinal coaxiais e de pares entrançados devem manter uma separação física obrigatória em relação às linhas de alimentação de alta tensão, de modo a minimizar o acoplamento de interferência eletromagnética (EMI).
P: Que precauções devem ser observadas relativamente ao raio mínimo de curvatura durante a instalação?
R: Mantenha um raio mínimo de curvatura de 100 mm para os cabos V net (10BASE-5) e do barramento RIO, e de 50 mm para as variantes V net (10BASE-2), para evitar a deformação estrutural do condutor e do isolamento dielétrico.
Orientações para a instalação no terreno
- Instale o cabo ao longo de caminhos de cabos ou condutas aprovados, respeitando rigorosamente os raios mínimos de curvatura especificados, de 50 mm ou 100 mm consoante a variante do cabo.
- Fixe firmemente os conectores de tipo N, BNC ou os terminais de parafuso M4 para evitar o seu afrouxamento causado por vibrações industriais.
- Certifique-se de que todas as práticas de instalação cumprem os requisitos da classificação CSA Não Inflamável /NL quando o equipamento for instalado em ambientes de áreas perigosas.
