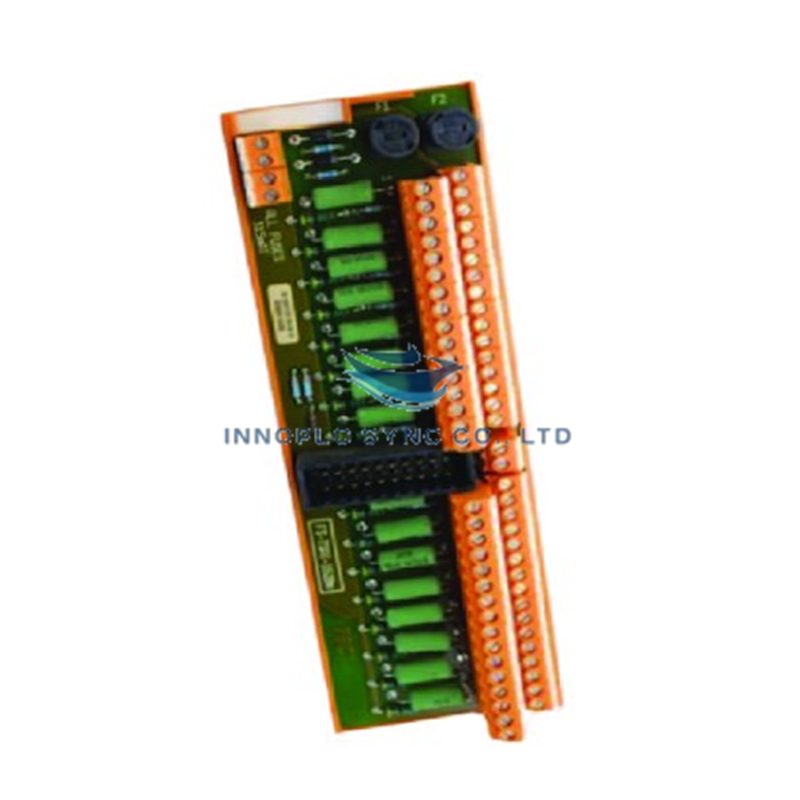

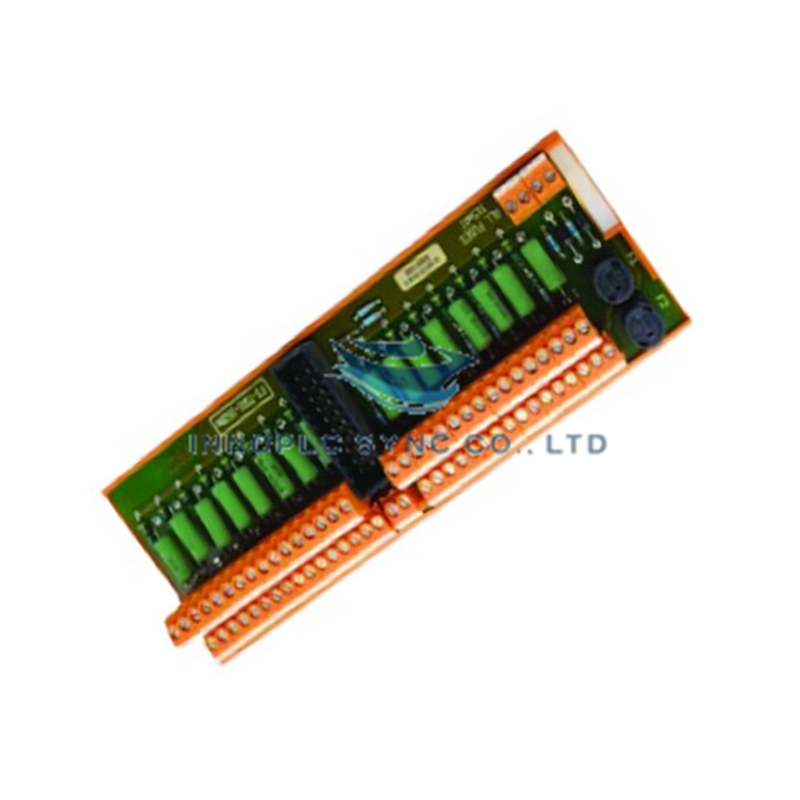

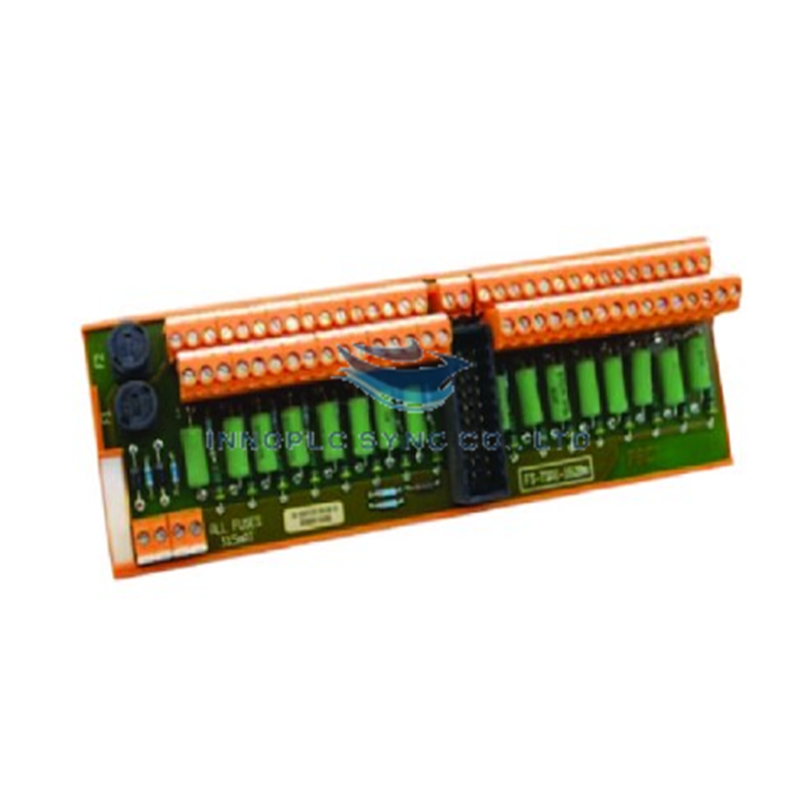

Módulo de entrada Honeywell TSAI-1620M
Configurado para o processamento da interface de transmissores analógicos de campo em bastidores de hardware DCS Honeywell, o Honeywell TSAI-1620M (Módulo de Entrada Analógica TSAI-1620M) proporciona execução física/elétrica direta.
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | TSAI-1620M |
| Marca | Honeywell |
| Origem | Estados Unidos |
| Peso | 3 kg (peso de expedição) |
| Dimensões | Módulo de ranhura de bastidor padrão |
| Temperatura de funcionamento | 0 a 60 graus C |
| Consumo de energia | Alimentado pelo painel posterior do sistema |
| Tipo de processamento de sinal | Entrada analógica |
| Tipo de interface | Conjunto de terminais multicanal |
Desempenho do protocolo de loop HART de 4-20 mA
Concebido para a aquisição de variáveis de processo através de loops de instrumentação industrial, o módulo suporta comunicações através do protocolo de loop HART padrão de 4-20 mA. Os circuitos de isolamento entre canais suprimem as correntes de loop de terra e impedem que o ruído diferencial prejudique a digitalização dos sensores de campo ao longo de cabos extensos.
Perguntas frequentes
P: A substituição do módulo Honeywell TSAI-1620M requer o desligamento da alimentação do sistema?
R: Não, é suportada a substituição em funcionamento, desde que sejam observadas as precauções padrão de isolamento da cablagem de campo e de descarga eletrostática.
P: Como devem ser terminadas as blindagens dos cabos de sinal para manter a precisão do sinal de entrada analógica?
R: Ligue todas as blindagens gerais e individuais dos pares a um único ponto de terra dedicado para instrumentação, no painel de entrada do armário de controlo.
Orientações para a instalação em campo
- Monte verticalmente o chassis do módulo na ranhura pretendida do suporte de E/S, até os clipes de retenção encaixarem completamente.
- Verifique se todas as ligações aos terminais de parafuso estão apertadas com o binário recomendado antes de energizar a alimentação do loop.
- Encaminhe a cablagem analógica de campo de 4-20 mA separadamente dos condutores de distribuição de CA de alta tensão, dentro das calhas de cabos do invólucro.
- Confirme a integridade da referência de terra do sistema para evitar desvios de terra flutuante nos canais de medição analógica.
