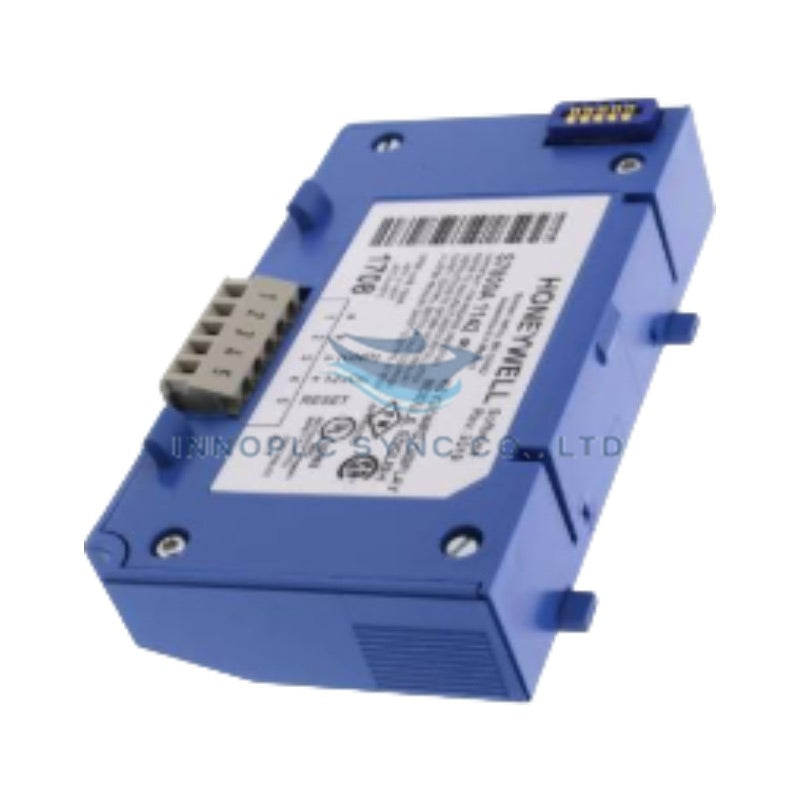

Módulos de controlo de queimador Honeywell RM7898A1018
O Honeywell RM7898A1018, também catalogado como módulo de relé RM7898A, funciona como um componente de hardware dedicado à gestão de queimadores baseada em microprocessador e à sequência de segurança da chama nos sistemas de controlo da Série 7800. Executa a sequência automática do queimador, os testes do sistema de verificação de válvulas (VPS), o controlo da ignição, a supervisão da chama e as sequências de paragem segura em equipamentos de combustão industrial.
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | RM7898A1018 (RM7898A) |
| Marca | Honeywell |
| Origem | EUA |
| Peso | 1,36 kg (3,00 lb) |
| Dimensões | 127 mm x 127 mm x 60 mm |
| Temperatura de funcionamento | -40 a 60 graus C |
| Consumo de energia | 120 VAC (+10/-15%), 50/60 Hz (10 VA máx.) |
| Tipo de módulo | Módulo de relé de controlo principal do queimador |
| Características | VPS integrado, tipo de piloto selecionável, terminação antecipada da faísca |
| Funções de temporização | Pré-ignição, período de estabelecimento da chama do piloto (PFEP) de 4 s ou 10 s |
| Interbloqueios | Interbloqueios de funcionamento selecionáveis |
| Família do sistema | Controlos de queimadores da Série 7800 |
Integração do protocolo de loop 4-20 mA HART e isolamento entre canais
Concebido para a monitorização de combustão crítica para a segurança, o RM7898A1018 utiliza barramentos internos de sinais isolados e entradas opticamente desacopladas para proteger os microprocessadores principais contra transientes de ignição de alta tensão e ruído dos contactos de campo. Os circuitos lógicos internos impõem um isolamento rigoroso entre canais, entre os circuitos de processamento do sinal de chama de baixa tensão e as linhas de saída de comutação de 120 VAC. Quando instalado em painéis de controlo de queimadores integrados, juntamente com controladores de loops de temperatura que utilizam transmissores com protocolo de loop 4-20 mA HART ou interfaces de termopares com compensação de junção fria (CJC), o módulo mantém uma elevada imunidade ao ruído e impede que as interferências de alta frequência na linha afetem os níveis do limiar de deteção do sinal de chama.
Perguntas frequentes
P: Que função desempenha o Sistema de Verificação de Válvulas (VPS) integrado no RM7898A1018?
R: O VPS verifica automaticamente a estanquidade das válvulas de corte de segurança antes do arranque do queimador ou imediatamente após a paragem do queimador, bloqueando o sistema se for detetada uma fuga de gás combustível.
P: A temporização do Período de Estabelecimento da Chama do Piloto (PFEP) pode ser ajustada no local?
R: Sim. A temporização do PFEP pode ser configurada para um período de 4 ou 10 segundos, utilizando as opções selecionáveis no local no módulo ou através de software de configuração.
Orientações para a instalação no local
- Desligue todas as fontes de alimentação de 120 VAC do armário de controlo do queimador antes de montar ou efetuar a manutenção do módulo de relé.
- Alinhe os pinos do conector de terminais traseiro do RM7898A1018 com a tomada do chassis da sub-base Q7800 padrão da Série 7800.
- Pressione firmemente o módulo contra a sub-base até que os parafusos de retenção superior e inferior fiquem alinhados com os encaixes roscados da sub-base e, em seguida, aperte-os firmemente.
- Certifique-se de que toda a cablagem de campo, incluindo os interbloqueios de segurança, as válvulas de combustível e os transformadores de ignição, está ligada de acordo com o esquema elétrico existente na sub-base.
- Ligue diretamente o fio do sinal do detetor de chama aos terminais designados da sub-base, utilizando um cabo blindado para minimizar as interferências de ruído elétrico.
