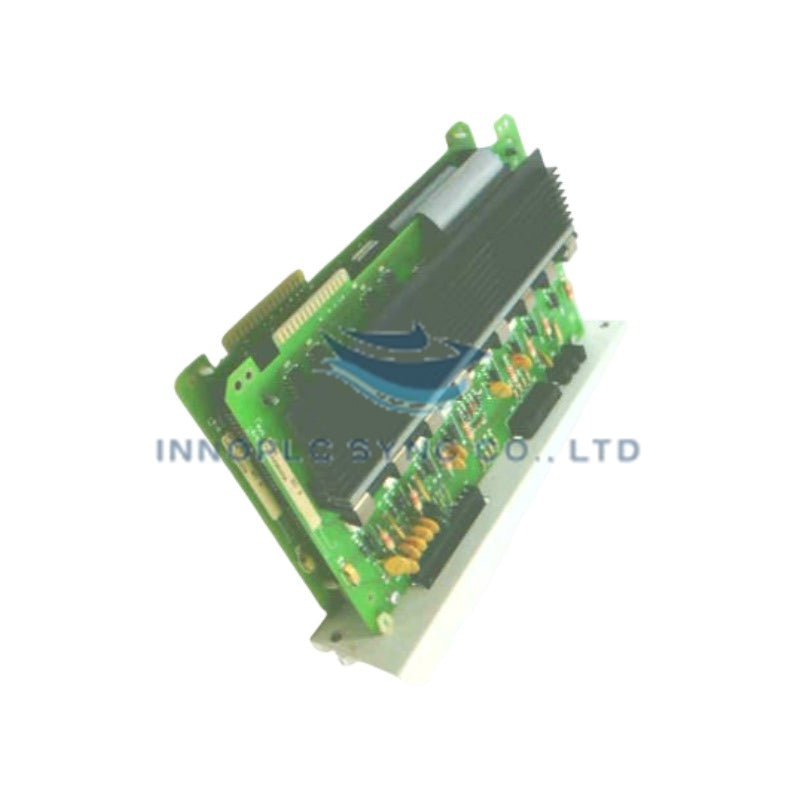

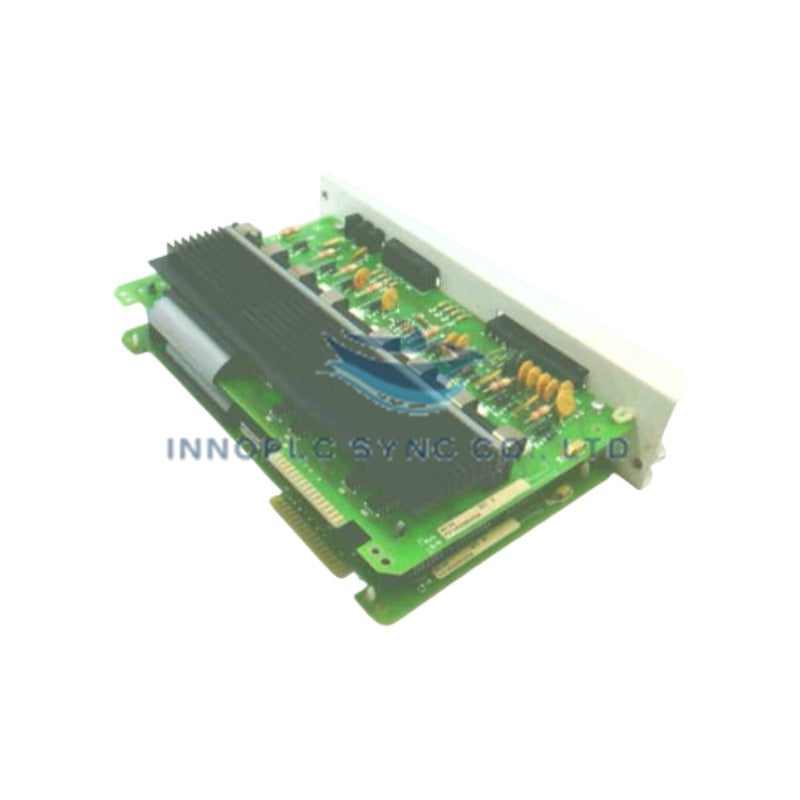

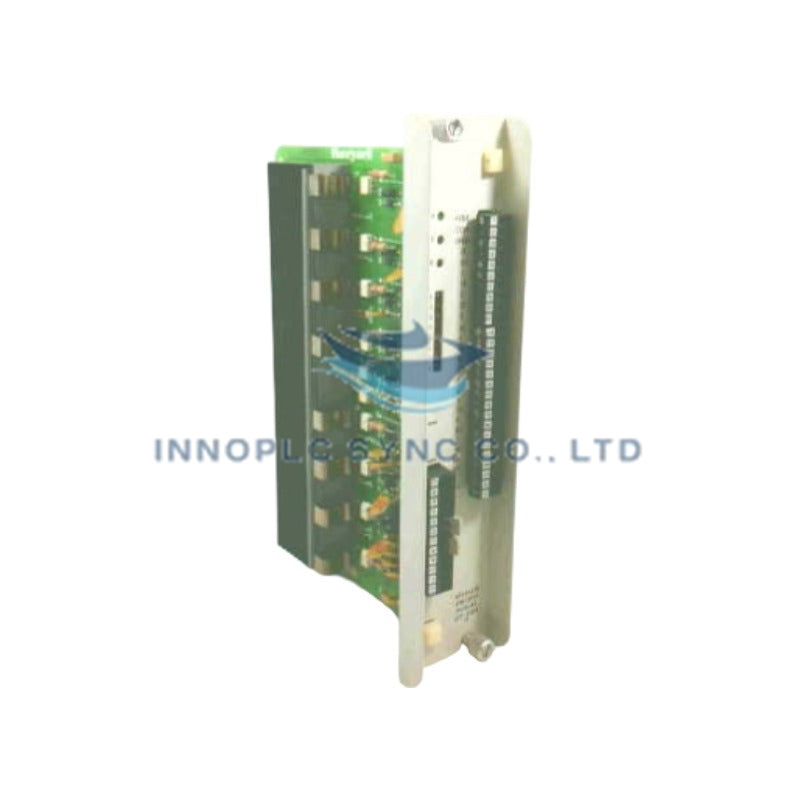

Módulo codificador absoluto Honeywell 621-0018-R
O Honeywell 621-0018-R, também catalogado como 6210018R, Módulo de Encoder Absoluto, funciona como um componente de hardware dedicado à aquisição de sinais de realimentação de posição e à descodificação angular do veio nas arquiteturas de controladores IPC da Honeywell.
Significado dos sufixos e matriz de modelos
A designação completa do número de catálogo divide-se em qualificadores funcionais e físicos distintos:
- Prefixo (621-): Identifica a série de chassis e módulos do sistema de controlador programável modular Honeywell IPC 620/621.
- Código do modelo base (-0018): Designa o tipo específico de hardware funcional destinado ao seguimento da posição de encoders absolutos.
- Letra do sufixo (-R): Indica a revisão de fábrica e a configuração de fabrico padrão para utilização industrial.
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 621-0018-R |
| Marca | Honeywell |
| Origem | EUA |
| Peso | 0.30 lbs |
| Dimensões | Formato padrão de módulo para montagem em bastidor IPC 621 |
| Temperatura de funcionamento | 0 °C a +60 °C |
| Consumo de energia | Consumo de corrente pela placa de circuito impresso traseira interna do bastidor |
| Função principal | Processamento do sinal de posição do encoder absoluto |
Controlo de processos e interface de sinais DCS
Configurado para o seguimento em sistemas de automação industrial com plataformas DCS da Honeywell, o Honeywell 621-0018-R (Módulo de Encoder Absoluto 6210018R) proporciona execução física/elétrica direta. Processa entradas de posição em código Gray ou binário, paralelas ou em série, de encoders rotativos com vários bits, assegurando o isolamento entre canais e uma elevada imunidade a interferências eletromagnéticas. O circuito valida em tempo real os níveis dos sinais do encoder e mantém atualizações estáveis dos registos de posição através do barramento da placa de circuito impresso traseira do sistema.
Perguntas frequentes
P: Como é que o módulo lida com a perda do sinal do encoder ou com interrupções de energia durante o funcionamento?
R: Ao detetar um circuito aberto ou uma perda da tensão de alimentação no circuito do encoder, o módulo assinala uma falha de diagnóstico num bit do registo de estado das entradas, mantendo o último valor de posição válido conhecido, consoante os registos de configuração.
P: O conjunto de blocos de terminais é amovível para manutenção da cablagem sem ter de desapertar o módulo?
R: Sim, os blocos de terminais de parafuso encaixáveis na parte frontal permitem aos técnicos desligar os cabos de campo sem deslocar a caixa principal do módulo, fixada no bastidor.
Orientações para a instalação em campo
Ao inserir o módulo na ranhura designada do bastidor, confirme que o conector DIN multipinos traseiro fica corretamente alinhado com o barramento da placa de circuito impresso traseira, para evitar dobrar os pinos. Aperte os parafusos manuais cativos superior e inferior com o binário especificado para garantir um contacto de ligação à terra adequado com o chassis metálico. Deixe espaço suficiente acima e abaixo do bastidor no painel para facilitar o fluxo de ar de arrefecimento e encaminhe os cabos de sinal de baixa tensão do encoder por condutas metálicas separadas, afastadas das linhas de alimentação de alta tensão, para minimizar o ruído induzido.
