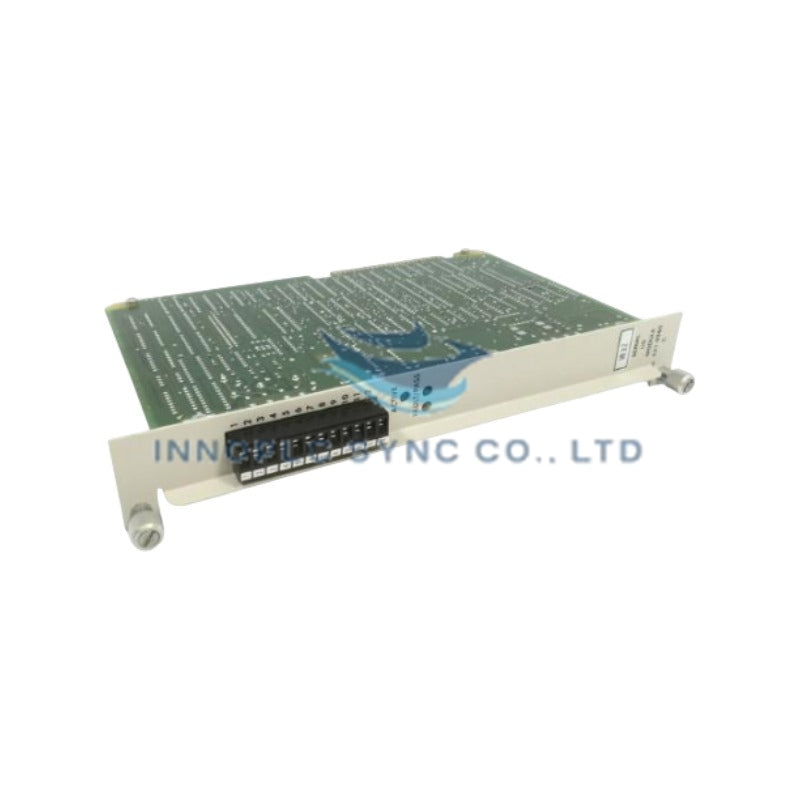

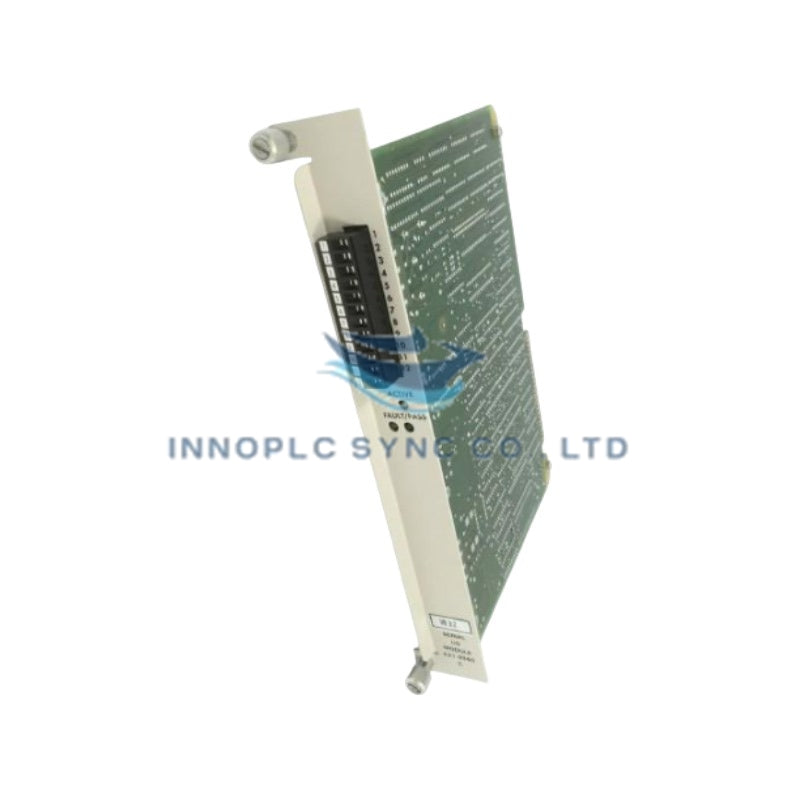

Módulo expansor de E/S Honeywell 620-0045
O Honeywell IPC 620-0045, também catalogado como o 6200045 Módulo Expansor de E/S, funciona como um componente de hardware dedicado à expansão do bastidor local e ao encaminhamento de sinais em redes de controladores lógicos programáveis Honeywell ISSC 600.
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 620-0045 |
| Marca | Honeywell IPC |
| Origem | EUA / Instalação de fabrico global |
| Peso | 1,70 lb (0,77 kg) |
| Dimensões | 10,5 pol. x 6,5 pol. x 1,2 pol. (formato de placa de bastidor padrão) |
| Temperatura de funcionamento | 0 °C a 60 °C |
| Consumo de energia | 4,2 W máx. a partir do barramento do painel traseiro |
| Modelo de substituição | Honeywell 620-0053 |
| Comunicação do barramento | Barramento de expansão do painel traseiro proprietário Honeywell ISSC |
| Indicadores de diagnóstico | LEDs de estado (Alimentação, Expansão ativa, Erro do barramento) |
Comunicação do barramento do painel traseiro e densidade da rede
O módulo expande a capacidade do sistema ao interligar endereços de bastidores locais através de interfaces de barramento de alta velocidade. A velocidade de comunicação do barramento do painel traseiro e a consulta de registos mantêm-se determinísticas em configurações de bastidores expandidas. O encaminhamento de E/S de alta densidade utiliza isolamento entre canais e buffering de hardware para reduzir a diafonia e manter a fidelidade do sinal. A compatibilidade com a memória flash do firmware assegura uma sincronização perfeita da temporização do painel traseiro entre bastidores de expansão primários e secundários.
Perguntas frequentes
P: O Honeywell 620-0045 pode ser substituído diretamente pelo módulo 620-0053?
R: Sim. O 620-0053 é o substituto funcional direto oficial, fabricado pela Honeywell para o Módulo Expansor de E/S 620-0045.
P: O módulo 620-0045 pode ser inserido ou removido enquanto o bastidor está ligado?
R: Não. A substituição em funcionamento é estritamente proibida. A alimentação do painel traseiro do sistema tem de ser completamente isolada antes de instalar ou retirar a placa de expansão, para evitar o bloqueio dos transceptores.
P: Como são indicados os erros de comunicação do barramento na placa frontal do módulo?
R: Os LEDs de estado de diagnóstico no painel frontal assinalam o estado operacional local, a extensão ativa do barramento e as condições de falha de sincronização do painel traseiro.
Orientações para a instalação em campo
- Isolamento da alimentação: Desligue todas as fontes de alimentação primárias e auxiliares que alimentam o bastidor do PLC antes da instalação ou manutenção da placa.
- Proteção contra ESD: Utilize uma pulseira antiestática ligada à terra do armário ao manusear a placa de circuito.
- Alinhamento da placa: Alinhe o conector de bordo do módulo com as guias da ranhura de expansão designada do bastidor, empurrando firmemente até ficar encaixado, e aperte os elementos de fixação superiores/inferiores.
- Encaminhamento e blindagem dos cabos: Certifique-se de que os cabos de fita/barramento entre bastidores de expansão são encaminhados para longe das condutas de CA de alta tensão e devidamente ligados à terra no ponto de ligação à terra do chassis do bastidor.
