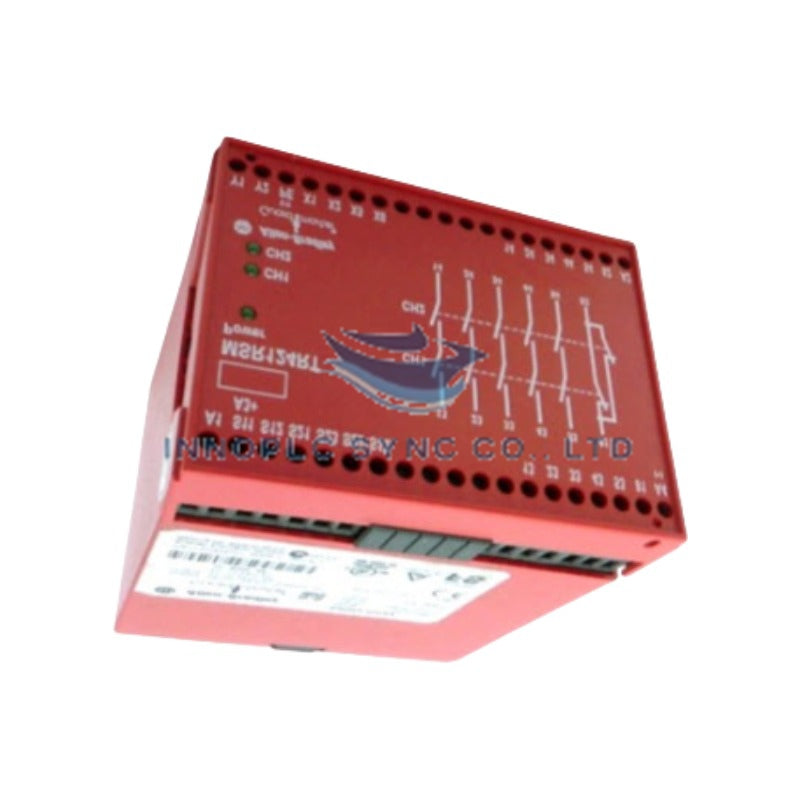

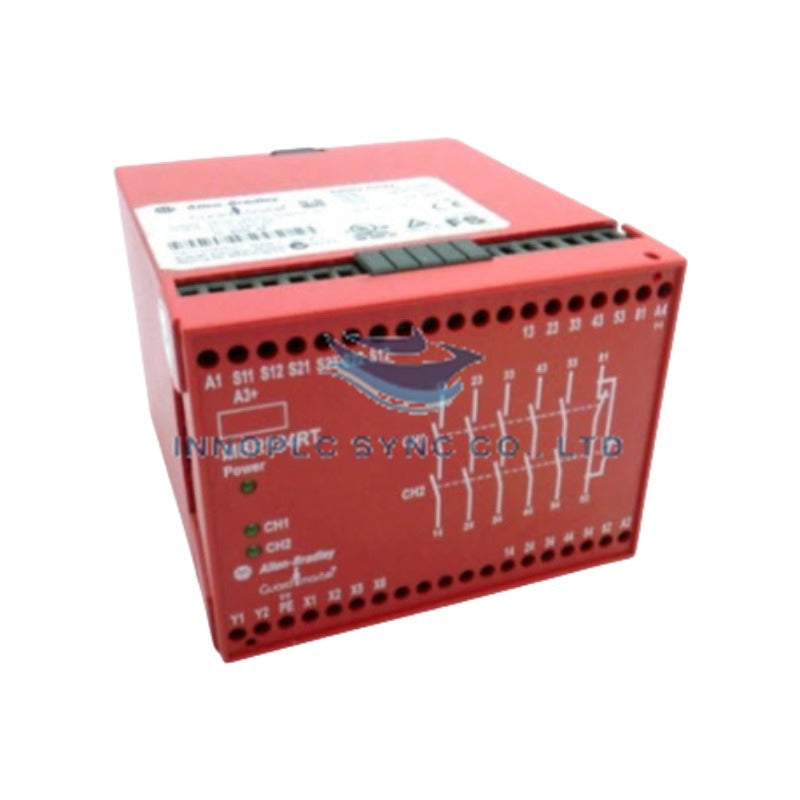

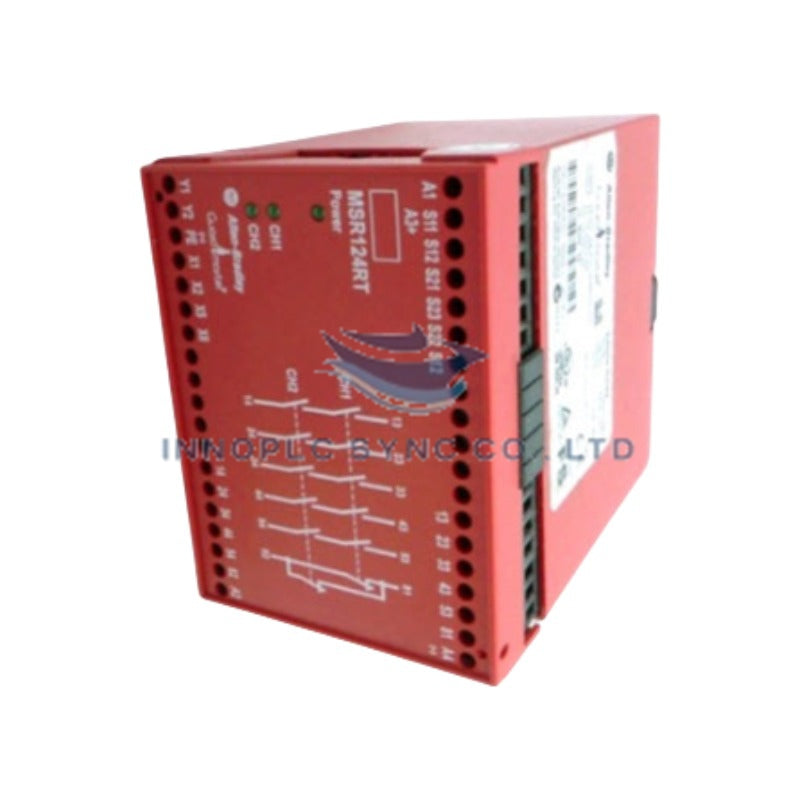

Módulo de relé de segurança GuardMaster Allen-Bradley 440R-G23110
Configurado para a monitorização de circuitos de segurança e a execução de saídas de paragem de emergência em sistemas de automação Allen-Bradley, o Allen-Bradley 440R-G23110 (relé de segurança GuardMaster 440R-G23110) proporciona uma execução física/elétrica direta.
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 440R-G23110 |
| Marca | Allen-Bradley |
| Origem | EUA |
| Peso | 0,64 kg (1,41 lb) |
| Dimensões | Formato padrão de módulo de segurança montável em calha DIN |
| Temperatura de funcionamento | -0 a 55 deg C |
| Consumo de energia | 3 W nominal (24 VAC / 24 VDC, 50/60 Hz) |
| Entradas de segurança | Entradas 1 N.C., 2 N.C. ou de cortina de luz (OSSD) |
| Saídas de segurança | 5 contactos de segurança N.O. de condução forçada |
| Saídas auxiliares | 1 contacto auxiliar N.C. |
| Tipo de montagem | Montagem em calha DIN de 35 mm ou em painel |
Comunicação através do barramento do backplane e integração na rede
O relé de segurança 440R-G23110 liga-se a arquiteturas PLC a montante, encaminhando o seu contacto auxiliar de feedback diretamente para módulos de entradas digitais em nós EtherNet/IP. A lógica de comutação interna rápida e a compatibilidade com memória flash do firmware garantem uma deteção rápida de falhas, transmitindo disparos de circuitos de segurança cablados para controladores centrais e executando simultaneamente o isolamento determinístico das saídas em caso de falha.
Perguntas frequentes
P: O 440R-G23110 pode monitorizar equipamentos de proteção eletrossensíveis de estado sólido, como cortinas de luz de segurança?
R: Sim. Os terminais de entrada aceitam sinais OSSD duplos de saída eletrónica ótica PNP de segurança provenientes de cortinas de luz, bem como contactos de interruptores mecânicos eletromecânicos padrão.
P: Como é reposto o estado da saída de segurança após o disparo de um circuito de segurança?
R: Dependendo da configuração da cablagem das pontes dos terminais, o módulo suporta um modo de reposição automática/manual configurado ou uma reposição manual monitorizada que requer um impulso de um botão de reposição dedicado.
P: Qual é a especificação e a função da saída de contacto auxiliar deste módulo de segurança?
R: A única saída de contacto auxiliar 1 N.C. fornece um sinal de diagnóstico não relacionado com a segurança, utilizado exclusivamente para comunicar o estado do relé a uma entrada PLC padrão ou a uma lâmpada indicadora de estado.
Orientações para a instalação em campo
- Montagem em calha DIN: Encaixe firmemente o 440R-G23110 numa calha DIN padrão de 35 mm, dentro de um invólucro industrial IP54 ou superior, verificando se o clipe de bloqueio engata completamente.
- Cablagem do circuito de segurança: Ligue os dispositivos de entrada de segurança (paragens de emergência, encravamentos ou cortinas de luz) utilizando circuitos de cablagem de canal duplo com monitorização cruzada, para manter níveis elevados de integridade de segurança.
- Isolamento da alimentação: Certifique-se de que a alimentação de 24 VDC / 24 VAC está desligada antes de ligar os condutores aos blocos de terminais de parafuso amovíveis. Aperte os parafusos dos terminais com um binário de 0,6 Nm (5 in-lb).
- Encaminhamento dos condutores de saída: Encaminhe a cablagem das saídas de segurança ligada aos contactores principais do motor separadamente dos cabos de alimentação de linha AC, para evitar interferências de tensão provocadas por ruído induzido.
