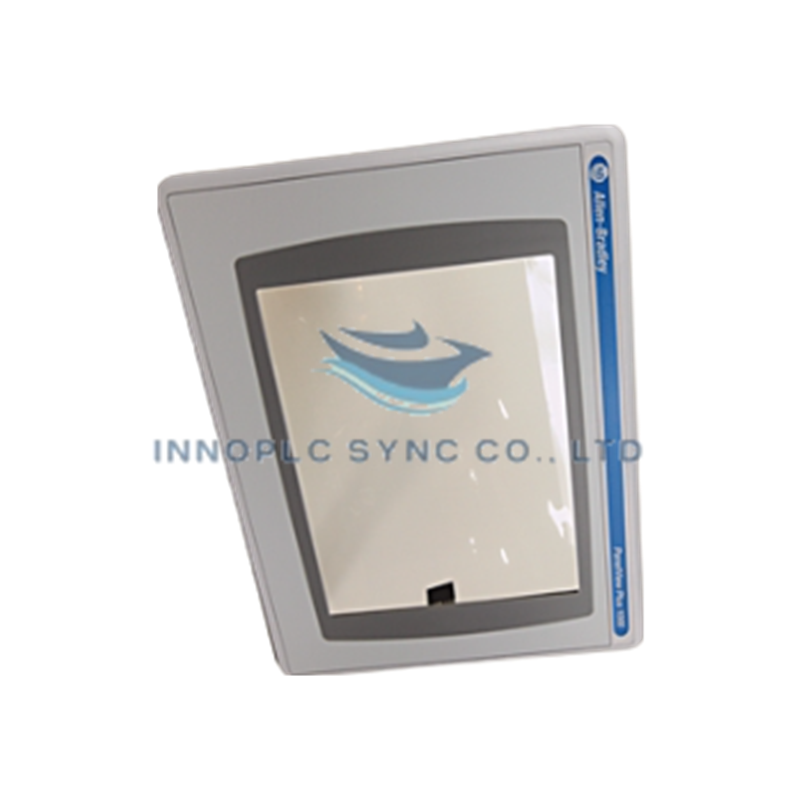

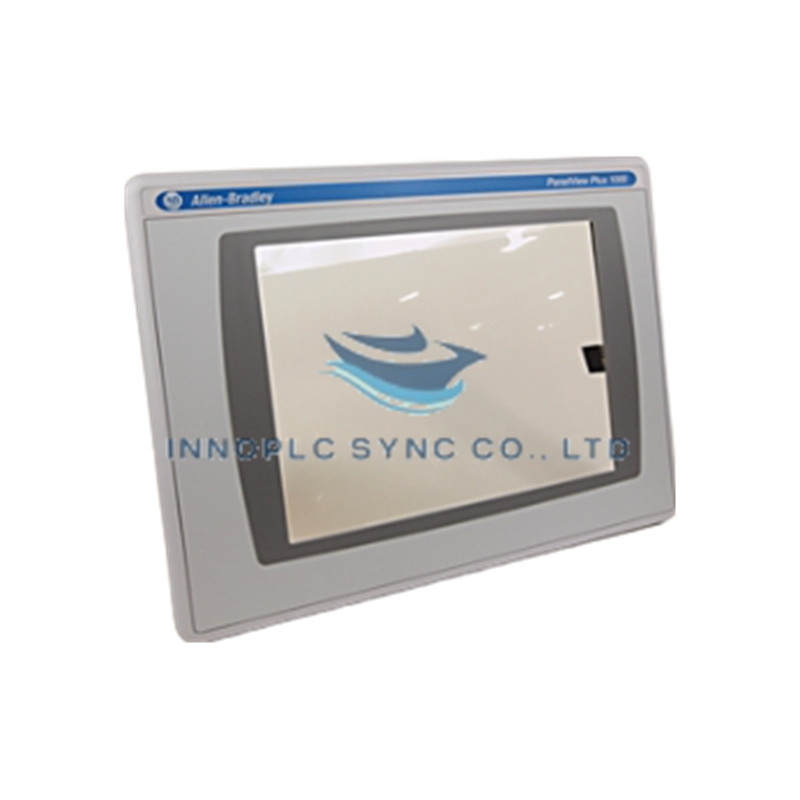

Terminal de operador PanelView Plus 1500 Allen-Bradley 2711P-T15C6D7
O Allen-Bradley 2711P-T15C6D7, também catalogado como terminal de operador 2711P-T15C6D7, é o principal terminal de operador PanelView Plus 1500 utilizado para executar tarefas de visualização e controlo de interface homem-máquina (HMI) em plataformas de automação Allen-Bradley.
Detalhamento do sufixo e matriz de modelos
- 2711P: designação da linha de produtos da série de interfaces de operador PanelView Plus.
- T15: formato de ecrã de 15 polegadas com método de entrada através de ecrã tátil resistivo analógico.
- C6D7: configuração de ecrã a cores associada a um módulo de alimentação de 24 VDC / 85 a 264 VAC e a uma memória de módulo CE Logic de 256 MB.
Especificações de hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 2711P-T15C6D7 |
| Marca | Allen-Bradley |
| Origem | EUA / Instalação de fabrico global |
| Peso | 32,00 lb (14,51 kg) |
| Dimensões | Formato padrão do recorte de painel PanelView Plus 1500 |
| Temperatura de funcionamento | 0 graus C a 55 graus C |
| Consumo de energia | 70 W máx. / 35 VA típico |
| Tensão de entrada CC | 24 VDC |
| Tensão de entrada CA | 85 a 264 VAC (47 a 63 Hz) |
| Resolução do ecrã | 1024 x 768 pixéis (matriz ativa a cores) |
| Módulo de memória | Módulo CE Logic com 256 MB |
Redes determinísticas Profinet / EtherNet/IP e escalabilidade da densidade de E/S
Concebido para a integração em redes industriais determinísticas, o terminal coordena a visualização HMI em tempo real com controladores de automação programáveis através de portas de comunicação de alta velocidade. A velocidade de comunicação do barramento do backplane e as camadas de tradução de protocolos permitem uma troca de dados contínua entre redes industriais. O módulo CE Logic interno gere o aumento de escala de tags de alta densidade e as atualizações de ecrãs gráficos, mantendo uma latência de processamento limitada durante tarefas de monitorização supervisória de múltiplas variáveis.
Perguntas frequentes
P: O módulo CE Logic do 2711P-T15C6D7 pode ser substituído a quente enquanto o terminal está ligado?
R: Não. A alimentação de entrada do terminal de operador deve ser totalmente desligada antes de remover ou instalar módulos internos de lógica ou comunicação, para evitar danos nos transcetores do barramento.
P: Que entradas de alimentação dupla são suportadas por esta versão de hardware?
R: A unidade aceita uma fonte isolada de 24 VDC ou uma entrada de alimentação CA de ampla gama, de 85 a 264 VAC a 47 a 63 Hz.
P: Como são mantidos os dados do relógio de tempo real durante os ciclos de perda de alimentação?
R: Um relógio de tempo real interno alimentado por bateria mantém a sincronização da hora do sistema com uma variação de +/- 2 minutos por mês.
Orientações para instalação em campo
- Desligamento da alimentação: Desligue e isole todas as alimentações externas CA e CC que fornecem energia ao terminal de operador antes da montagem no painel ou da cablagem.
- Verificação do recorte do painel: Verifique se as dimensões do recorte do invólucro correspondem rigorosamente às especificações da junta e dos grampos de montagem do PanelView Plus 1500, para preservar a integridade da vedação ambiental.
- Conformidade da ligação à terra: Ligue firmemente um fio de cobre de secção elevada entre o terminal de terra do chassis do terminal e o barramento principal de terra do armário.
- Encaminhamento dos cabos de comunicação: Encaminhe os cabos de comunicação EtherNet/IP e série afastados de variadores de frequência de alta tensão e de condutas de alimentação de elevada corrente, para reduzir as interferências eletromagnéticas.
