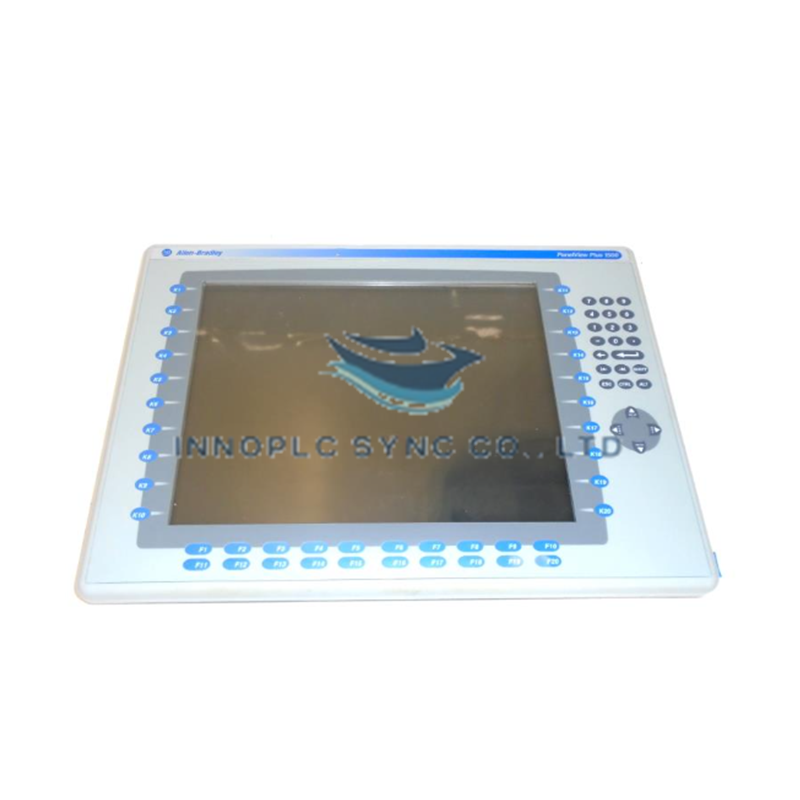

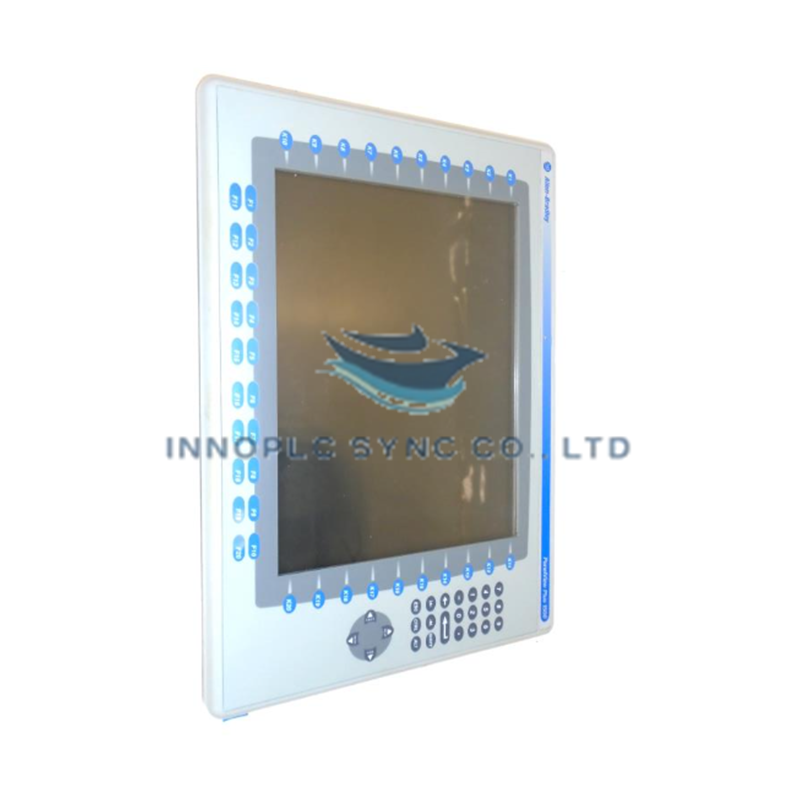

Interface de operador Allen-Bradley 2711P-T15C6A7
O Allen-Bradley 2711P-T15C6A7, também catalogado como 2711PT15C6A7 Interface de Operador, é o principal Terminal de Operador PanelView Plus 1500 utilizado para executar tarefas de visualização de interfaces homem-máquina e controlo do operador em plataformas de automação industrial Allen-Bradley.
Detalhamento dos Sufixos e Matriz de Modelos
- 2711P: designação da linha de produtos da série de interfaces de operador PanelView Plus.
- T15: formato de ecrã de 15 polegadas com método de entrada através de ecrã tátil resistivo analógico.
- C6A7: configuração com ecrã a cores, fonte de alimentação de 100-240 VAC, memória de 256 MB no módulo CE Logic e portas completas na placa de comunicação (DH+, DH-485, RIO, Ethernet, RS-232, USB).
Especificações de Hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 2711P-T15C6A7 |
| Marca | Allen-Bradley |
| Origem | EUA / Unidade de fabrico global |
| Peso | 32,00 lb (14,51 kg) |
| Dimensões | Formato padrão do recorte de painel do PanelView Plus 1500 |
| Temperatura de funcionamento | 32 graus F a 131 graus F (0 graus C a 55 graus C) |
| Consumo de energia | 70 W máx. / 100-240 VAC (50/60 Hz) |
| Tensão de entrada AC | 100 a 240 VAC nominais (50/60 Hz) |
| Resolução do ecrã | 1024 x 768 píxeis (matriz ativa a cores) |
| Módulo de memória | Módulo CE Logic com 256 MB de memória Flash e RAM |
Redes determinísticas Profinet / EtherNet/IP e escalabilidade da densidade de E/S
Concebido para a integração em redes industriais determinísticas, o terminal coordena a visualização HMI em tempo real com controladores de automação programáveis através de portas de comunicação de alta velocidade, incluindo Data Highway Plus (DH+), Remote I/O e Ethernet. A velocidade de comunicação do barramento de backplane e as camadas de tradução de protocolos permitem uma troca de dados contínua entre redes industriais antigas e modernas. O módulo CE Logic interno gere a escalabilidade de elevada densidade das etiquetas e as atualizações dos ecrãs gráficos, mantendo uma latência de processamento limitada durante tarefas de monitorização supervisória com múltiplas variáveis.
Perguntas frequentes
P: O módulo CE Logic do 2711P-T15C6A7 pode ser substituído em funcionamento enquanto o terminal está ligado?
R: Não. A alimentação de entrada AC do terminal de operador deve ser totalmente desligada antes de remover ou instalar módulos internos de lógica ou de comunicação, para evitar danos nos transcetores do barramento.
P: Que requisitos de alimentação de entrada AC se aplicam a esta configuração específica do modelo?
R: O terminal funciona com uma alimentação AC de 100 a 240 VAC a 50/60 Hz.
P: Como está estruturada a memória da aplicação no módulo de lógica interno?
R: O módulo CE Logic integrado disponibiliza uma capacidade total combinada de 256 MB de armazenamento Flash e RAM para ficheiros de aplicação, registo de dados em tempo de execução e gráficos dos ecrãs.
Orientações para a instalação em campo
- Desligamento da alimentação: Desligue e isole todas as alimentações AC externas que fornecem energia ao terminal de operador antes da montagem no painel ou da cablagem.
- Verificação do recorte do painel: Verifique se as dimensões do recorte do invólucro correspondem exatamente às especificações da junta e dos grampos de montagem do PanelView Plus 1500, de modo a preservar a integridade da vedação ambiental.
- Conformidade da ligação à terra: Ligue firmemente um fio de cobre de secção elevada de ligação à terra, desde o terminal de terra do chassis diretamente ao barramento principal de terra do quadro.
- Encaminhamento dos cabos de comunicação: Encaminhe os cabos de Ethernet, DH+ e comunicação série afastados de variadores de frequência de alta tensão e de condutas de alimentação de elevada corrente, para reduzir as interferências eletromagnéticas.
