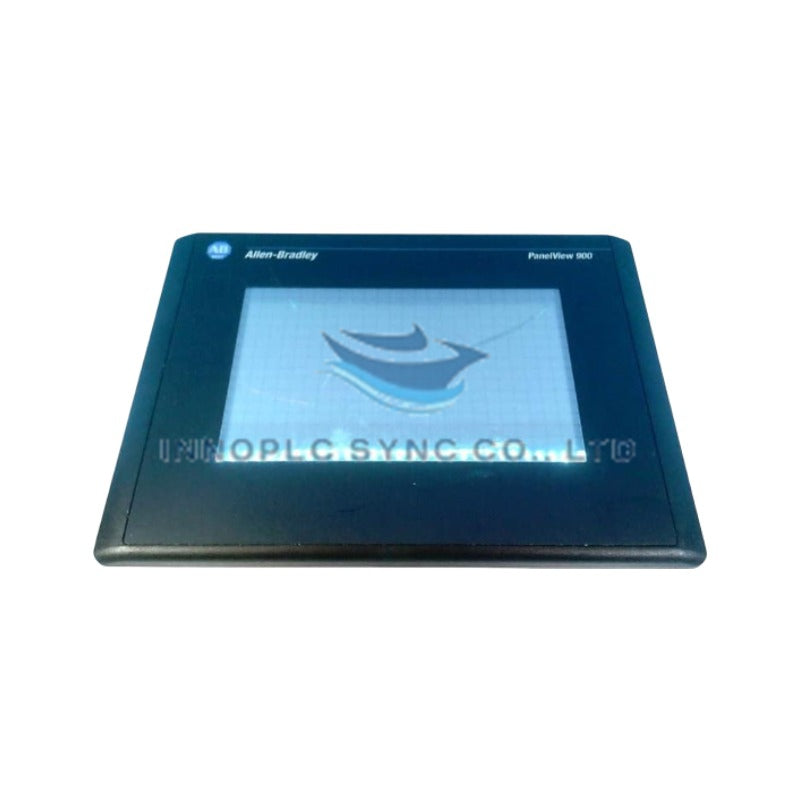

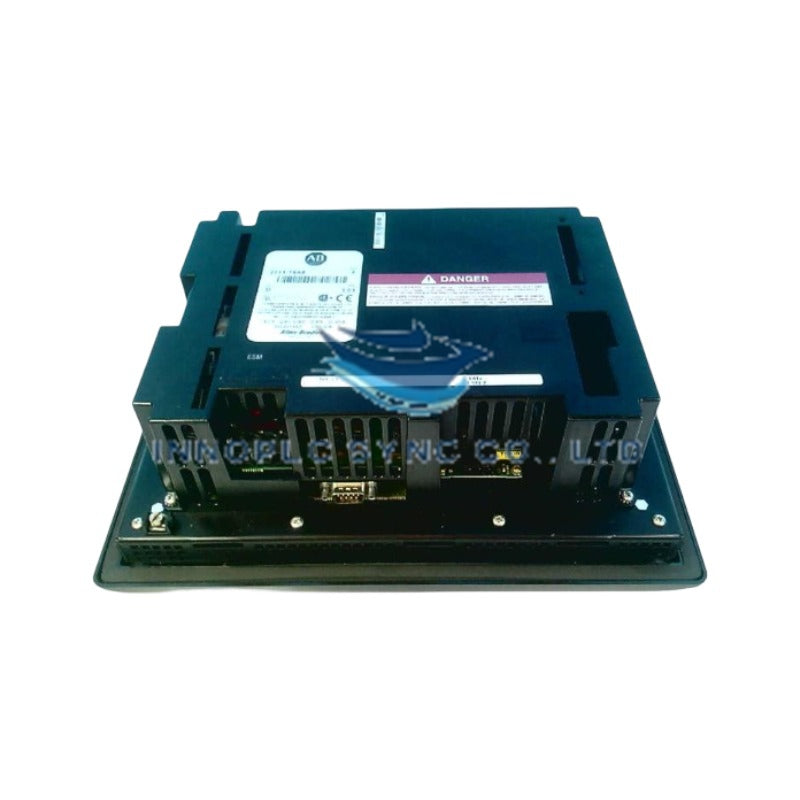

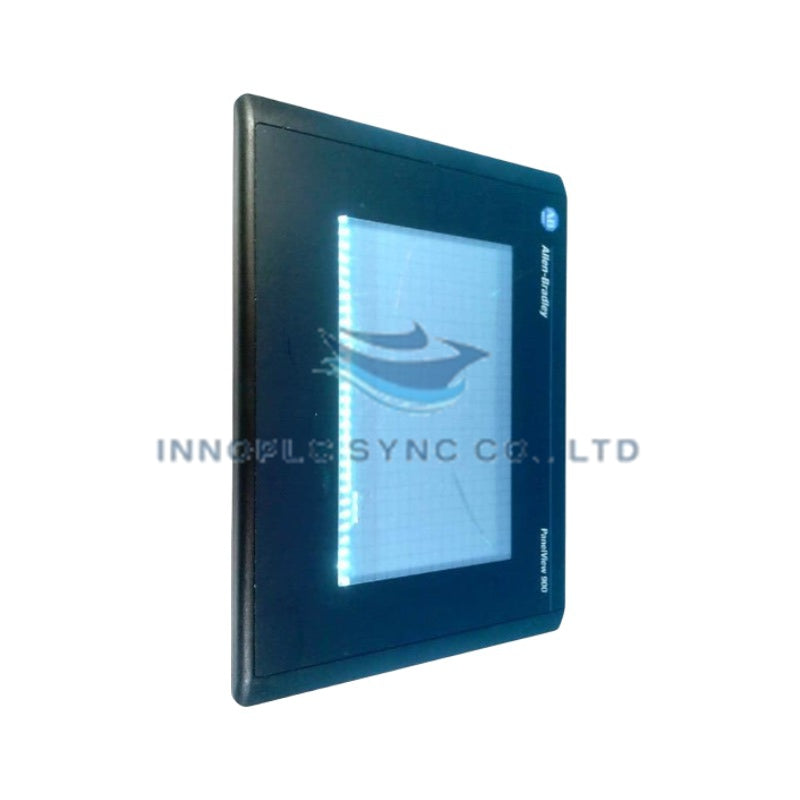

Interfaces Homem-Máquina Allen-Bradley 2711-T9A8L1 PanelView 900
Configurado para o controlo gráfico do operador e a visualização de máquinas em redes de controladores Allen-Bradley, o Allen-Bradley 2711-T9A8L1 (interface de operador 2711-T9A8L1) proporciona execução física/elétrica direta. Permite a monitorização de processos em tempo real e a introdução de dados através de um ecrã tátil monocromático de 9 polegadas, utilizando protocolos de comunicação Data Highway Plus (DH+) e alimentado por uma entrada de 24 V CC.
Detalhes do sufixo e matriz de modelos
- 2711: Plataforma da família de produtos de terminais de operador PanelView Standard.
- T9: Terminal com ecrã de 9 polegadas e interface de entrada por ecrã tátil analógico.
- A8: Configuração da interface de comunicação Data Highway Plus (DH+) e impressora RS-232.
- L1: Execução com entrada de alimentação de 24 V CC.
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 2711-T9A8L1 |
| Marca | Allen-Bradley |
| Origem | Fabrico industrial normalizado |
| Peso | 8,00 lb (3,63 kg) |
| Dimensões | 16 x 14 x 8 pol. (dimensões de transporte) |
| Temperatura de funcionamento | Limites de armário industrial normalizados |
| Consumo de energia | Entrada de 24 V CC |
| Tamanho do ecrã | 9 pol. |
| Cor do ecrã | Ecrã monocromático |
| Tipo de entrada | Ecrã tátil (arquitetura de retroiluminação não substituível) |
| Memória | 1008 K bytes |
| Portas de comunicação | Data Highway Plus (DH+) e impressora RS-232 |
Integração de redes determinísticas Profinet e EtherNet/IP
O terminal troca etiquetas operacionais e ficheiros gráficos de execução através de redes de controlo industrial, por meio de ligações Data Highway Plus (DH+) ponto a ponto ou com vários nós. A compatibilidade do firmware com memória flash, dentro do espaço de memória de 1008 K bytes, mantém os objetos da aplicação de ecrã e os estados de execução rápida, garantindo baixa latência de comunicação através das ligações locais ao plano de fundo do controlador e dos módulos de rede.
Perguntas frequentes
P: Que precauções de alimentação devem ser tomadas ao ligar a fonte de entrada de 24 V CC?
R: Os técnicos devem verificar a polaridade correta no bloco de terminais de entrada CC antes de ligar a alimentação e ligar firmemente o perno de ligação à terra do chassis à barra de terra do armário, para evitar interferências de ruído elétrico.
P: Como é que a memória interna de 1008 K bytes gere os objetos da aplicação e os dados de execução?
R: A memória não volátil armazena configurações de ecrã compiladas, ficheiros de tipos de letra e objetos gráficos de execução, executando localmente as atualizações de estado enquanto consulta os controladores ligados através de ciclos de comunicação DH+.
Diretrizes de instalação no terreno
- Corte com precisão a abertura de montagem no painel de acordo com as dimensões do PanelView 900, garantindo que a junta forma uma vedação contínua contra a face do invólucro.
- Aplique uniformemente o binário adequado a todos os grampos de montagem do painel ao longo do perímetro, para manter os níveis de proteção contra a entrada de elementos no painel e evitar tensões mecânicas no ecrã monocromático.
- Termine os cabos Data Highway Plus utilizando meios coaxiais duplos blindados, ligando o fio de drenagem da blindagem à terra num único ponto de referência, para minimizar as interferências de ruído série.
