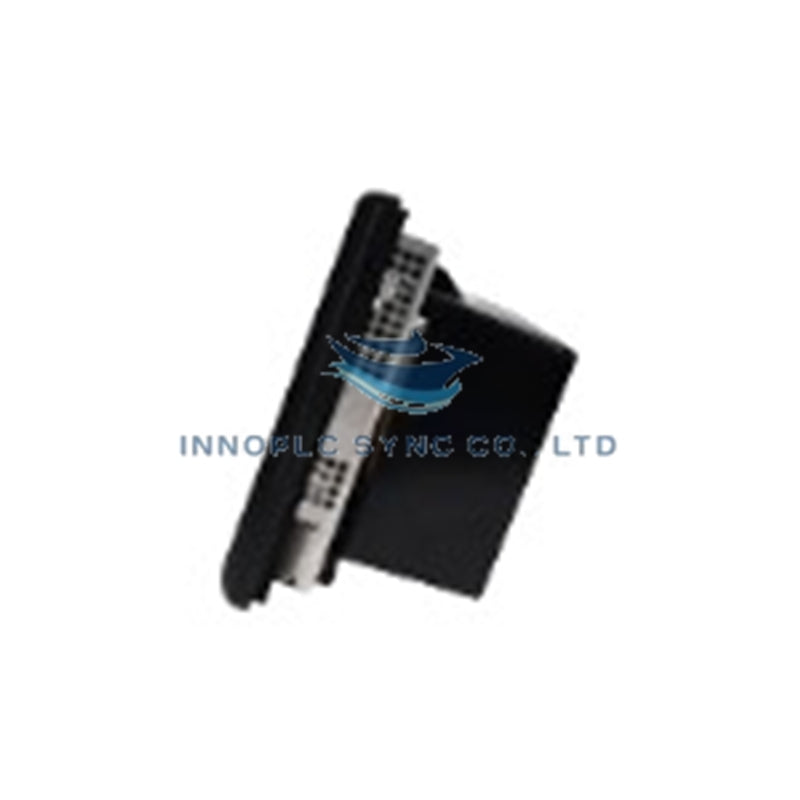

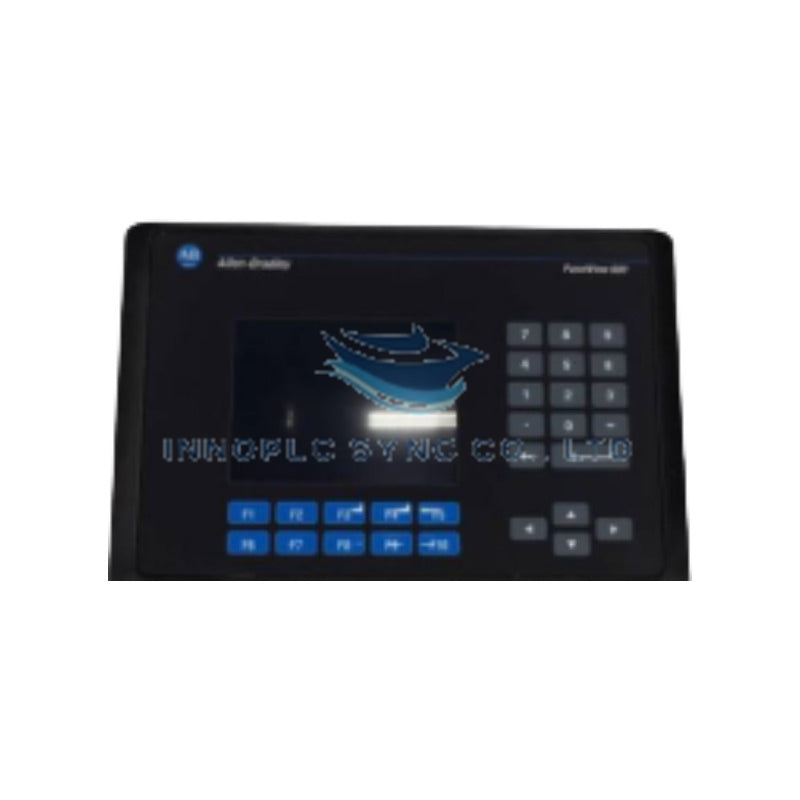

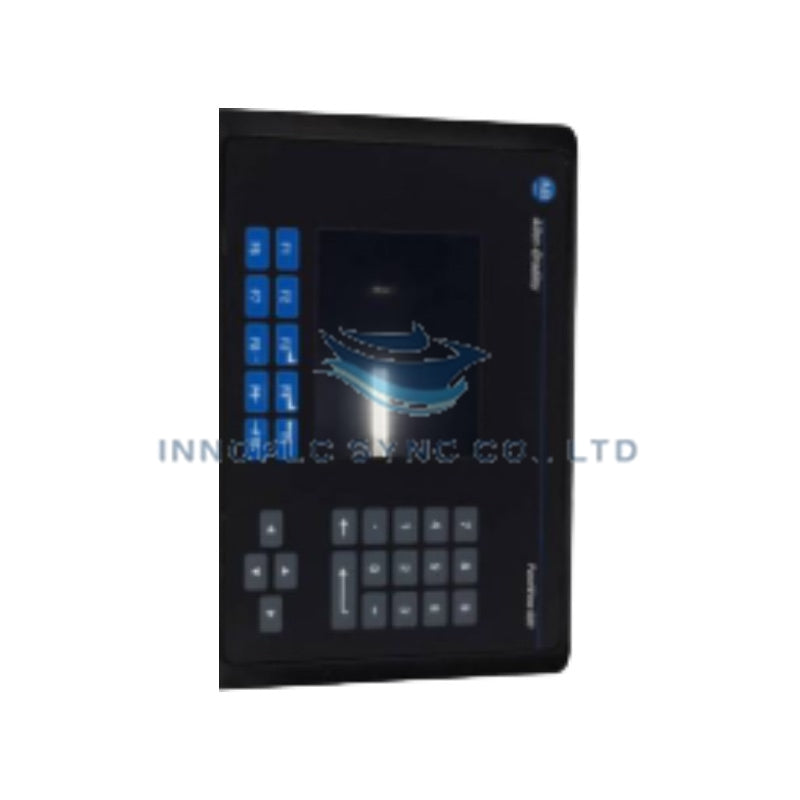

Terminal tátil Allen-Bradley 2711-B6C3
Configurado para comunicação DH-485 e tarefas de interface do operador em redes de automação PanelView, o Allen-Bradley 2711-B6C3 (2711-B6C3 Terminal de Operador com Teclado e Ecrã Tátil) proporciona execução física/elétrica direta.
Detalhes do sufixo e matriz de modelos
- 2711: Série de terminais de operador PanelView 500/600
- B: Tipo de combinação de entrada por teclado e ecrã tátil
- 6: Formato de ecrã a cores de 5,7 polegadas
- C: Ecrã a cores de matriz ativa (TFT)
- 3: Interface de comunicação DH-485 e alimentação de entrada nominal de 100-240 VAC
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 2711-B6C3 |
| Marca | Allen-Bradley |
| Origem | Estados Unidos / Instalações de fabrico autorizadas |
| Peso | 3,99 lb (1,81 kg) |
| Dimensões | Perfil físico padrão do PanelView 600 |
| Temperatura de funcionamento | 0 graus C a 55 graus C (32 graus F a 131 graus F) |
| Consumo de energia | Alimentado por entrada CA (100-240 VAC, 50/60 Hz) |
| Tamanho e tipo de ecrã | Ecrã TFT de matriz ativa a cores de 5,7 pol. |
| Resolução do ecrã | 320 x 234 píxeis |
| Memória da aplicação | Configuração padrão da memória de execução do PanelView 600 |
| Gama de alimentação de entrada | 85-264 VAC, 47-63 Hz |
| Classe do invólucro | NEMA Tipo 12/13, 4X (utilização em interiores) |
| Portas de comunicação | Porta DH-485 e porta RS-232 para impressora/transferência |
Arquitetura técnica de controlo industrial e acionamento
Concebida para ambientes industriais determinísticos, esta unidade integra licenças de velocidade de comunicação do barramento de backplane e suporta redes determinísticas Profinet / EtherNet/IP através das suas opções de expansão periférica. O dimensionamento da densidade de E/S e a compatibilidade com a memória flash do firmware permitem uma integração perfeita em arquiteturas PLC Allen-Bradley legadas. O terminal executa comandos do operador e transfere dados de execução através de redes de controlo de alta velocidade, com latência de comunicação mínima.
Perguntas frequentes (FAQ)
P: O terminal 2711-B6C3 pode ser substituído a quente enquanto o sistema de controlo está ligado?
R: Não. A alimentação deve ser completamente isolada e desligada antes de substituir ou reparar o terminal, para evitar a corrupção do barramento de backplane e danos por tensão transitória no transrecetor de comunicação.
P: Que precauções devem ser observadas relativamente à alimentação de entrada de 100-240 VAC?
R: O terminal funciona com uma tensão de entrada CA de 85-264 VAC (50/60 Hz). Ligar esta unidade, concebida para CA, a uma fonte de alimentação CC causará danos elétricos catastróficos na placa da fonte de alimentação interna.
P: A memória de execução da aplicação pode ser atualizada utilizando meios de armazenamento externos?
R: A memória de execução interna pode ser complementada através da utilização de um cartão de memória compatível inserido na ranhura de expansão traseira do terminal.
Diretrizes de instalação no terreno
- Certifique-se de que os recortes do painel correspondem às tolerâncias dimensionais exatas exigidas pelo invólucro PanelView 600, para manter as vedações ambientais NEMA Tipo 12/13 e 4X.
- Garanta uma folga adequada em torno do chassis traseiro e das grelhas de ventilação para evitar a acumulação de calor, mantendo as temperaturas ambiente de funcionamento estritamente entre 0 graus C e 55 graus C.
- Ligue a alimentação de 100-240 VAC ao bloco de terminais designado, assegurando uma ligação à terra adequada e verificando se a tensão de entrada está em conformidade com a gama de 85-264 VAC.
- Ligue a blindagem do cabo de comunicação DH-485 ao terminal de terra designado para suprimir a interferência eletromagnética (EMI) e assegurar uma propagação estável do sinal na rede.
