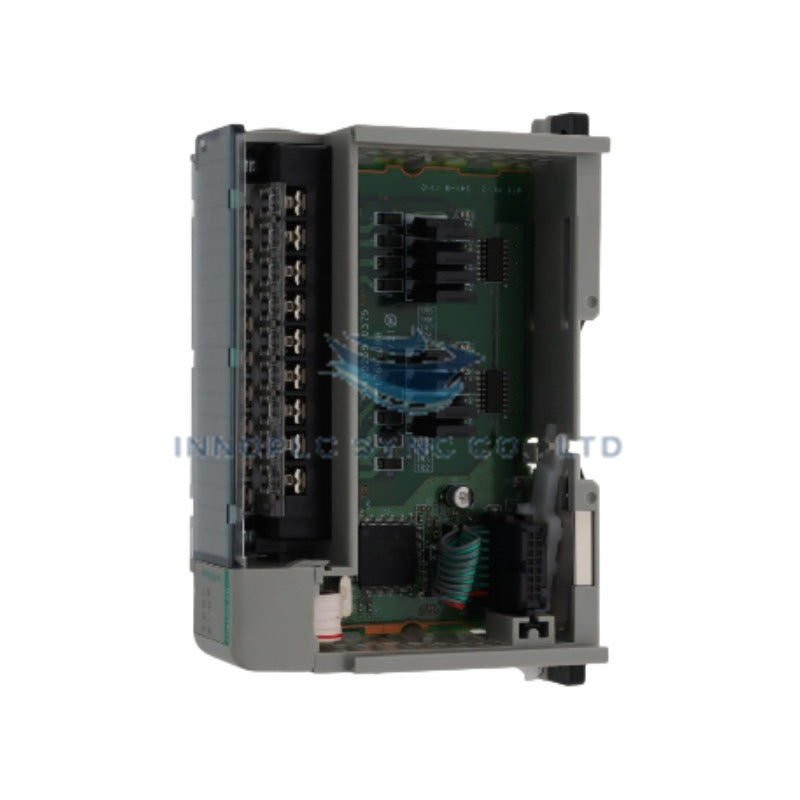

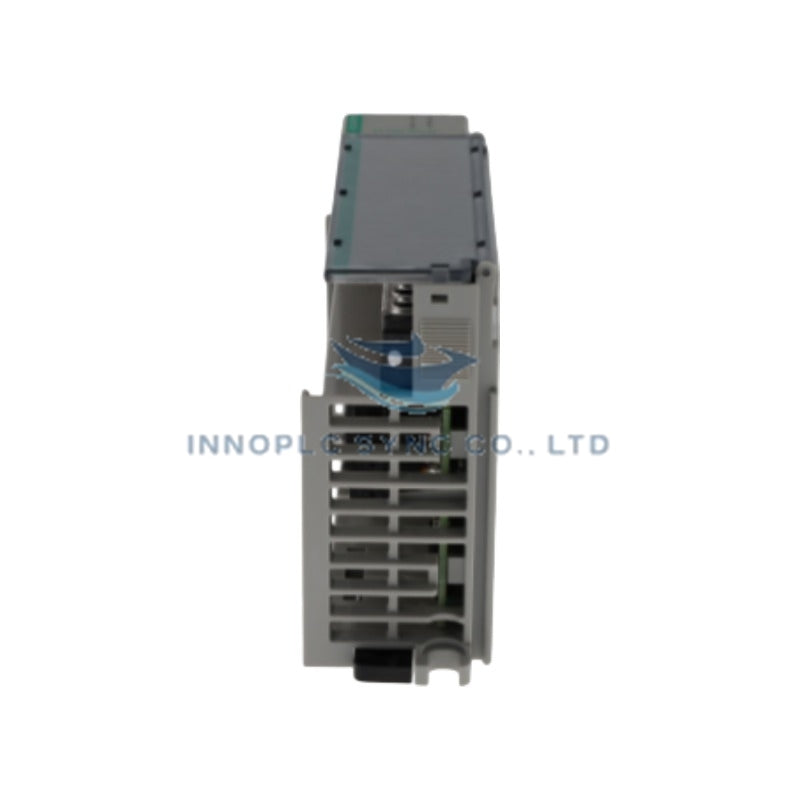

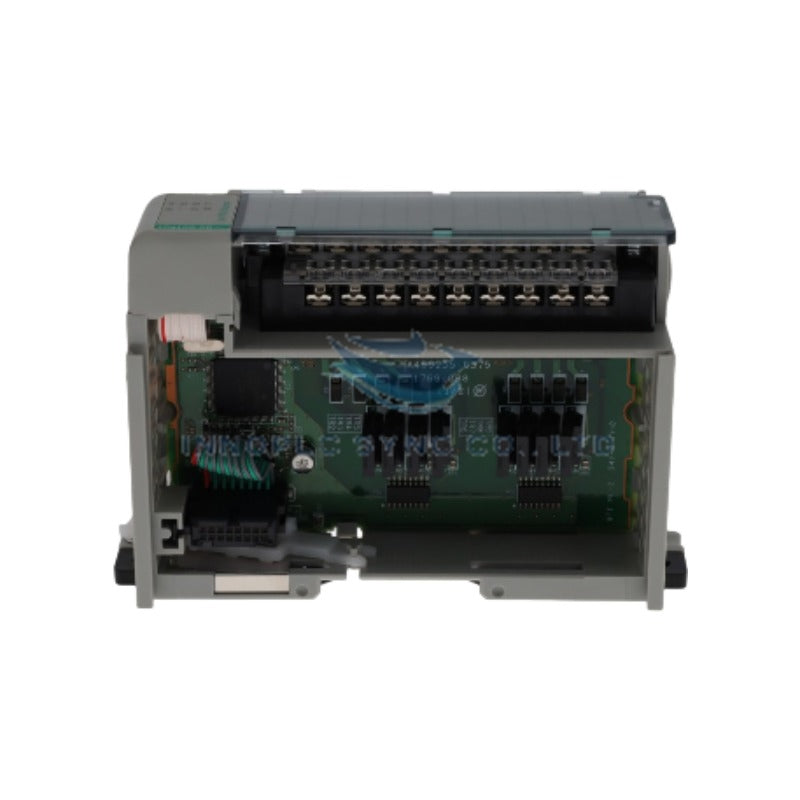

Módulo de Saídas Digitais CompactLogix Allen-Bradley 1769-OB8
O Allen-Bradley 1769-OB8, também catalogado como 1769-OB8 Módulo de Saídas Digitais, funciona como um componente de hardware dedicado ao controlo de atuadores discretos com alimentação de 24 VCC e saída por fonte nas plataformas Allen-Bradley CompactLogix.
Especificações do hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 1769-OB8 |
| Marca | Allen-Bradley |
| Origem | EUA |
| Peso | 0,20 kg (0,44 lb) |
| Dimensões | Largura padrão de uma ranhura de E/S Compact 1769 |
| Temperatura de funcionamento | 0 a 60 °C |
| Consumo de energia | 145 mA a 5,1 VCC (carga do barramento posterior) |
| Tipo de saída | Saída de estado sólido por fonte de 24 VCC |
| Pontos de saída | 8 canais (1 grupo de 8) |
| Gama de tensão de funcionamento | 20,4 a 26,4 VCC |
| Corrente de saída | Máx. de 1,0 A por canal (corrente elevada) |
| Tensão de isolamento | 75 VCC contínuos entre canal e barramento |
Comunicação no barramento posterior e redes determinísticas
O módulo Allen-Bradley 1769-OB8 utiliza comunicação de alta velocidade no barramento posterior para executar ordens de comutação discretas em tempo real diretamente a partir dos processadores CompactLogix. Funcionando em redes determinísticas EtherNet/IP, os circuitos de saída de estado sólido proporcionam capacidade de comutação de corrente elevada com tempos de resposta rápidos. O dimensionamento completo da densidade de E/S e a compatibilidade com firmware atualizado por flash permitem o controlo em tempo real de solenoides de campo, indicadores e bobinas de relé, mantendo simultaneamente o isolamento ótico do sinal entre os circuitos das cargas de campo e as estruturas lógicas internas do barramento posterior.
Perguntas frequentes
P: Qual é a corrente nominal máxima por canal suportada pelo módulo de saídas 1769-OB8?
R: Cada canal de saída individual de estado sólido suporta comutação de corrente elevada até 1,0 A a 24 VCC em carga contínua, sujeita aos limites térmicos totais do módulo.
P: Qual é a distância máxima relativamente à fonte de alimentação do módulo 1769-OB8 numa estrutura CompactLogix?
R: O módulo tem uma distância máxima de 8 módulos relativamente à fonte de alimentação, permitindo a instalação até 8 ranhuras de distância da fonte de alimentação do sistema 1769.
Orientações para a instalação em campo
- Isole as fontes de alimentação principais que fornecem energia ao barramento posterior CompactLogix e aos circuitos de saída de campo antes de instalar o módulo.
- Confirme que o módulo 1769-OB8 está posicionado a, no máximo, 8 ranhuras do respetivo módulo de fonte de alimentação na base local.
- Ligue a alimentação externa de campo de 24 VCC e os cabos das cargas de saída ao bloco terminal amovível, utilizando condutores de cobre com a secção adequada.
- Instale díodos de roda livre polarizados inversamente ou supressores de sobretensão em paralelo com as cargas indutivas de campo, para proteger as saídas de estado sólido contra picos de tensão.
- Encaixe firmemente os clipes de retenção adjacentes da calha DIN, de modo a manter a ligação contínua à terra do chassis e a conectividade do barramento.
