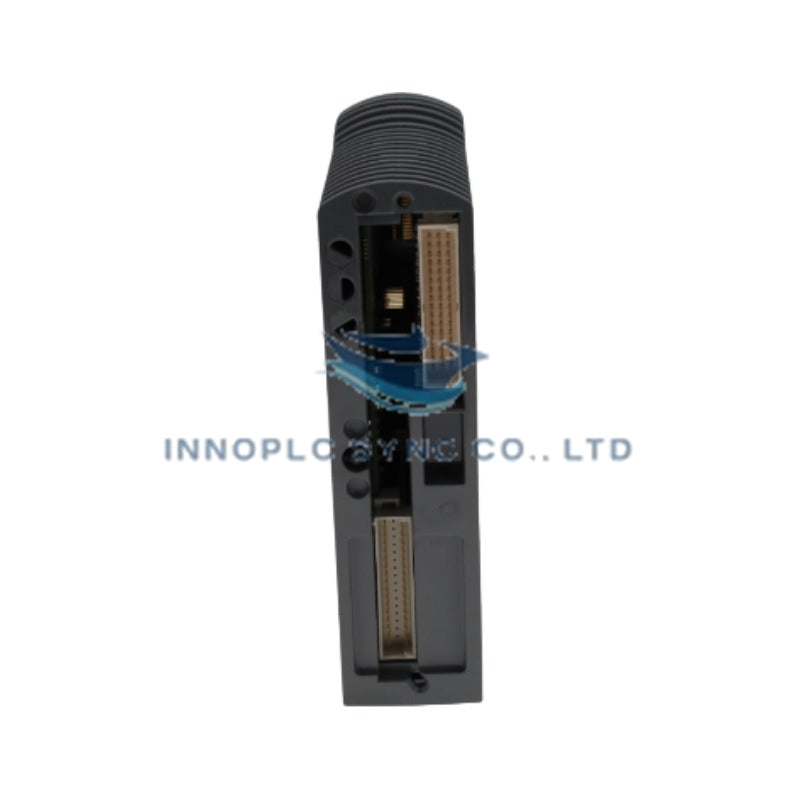

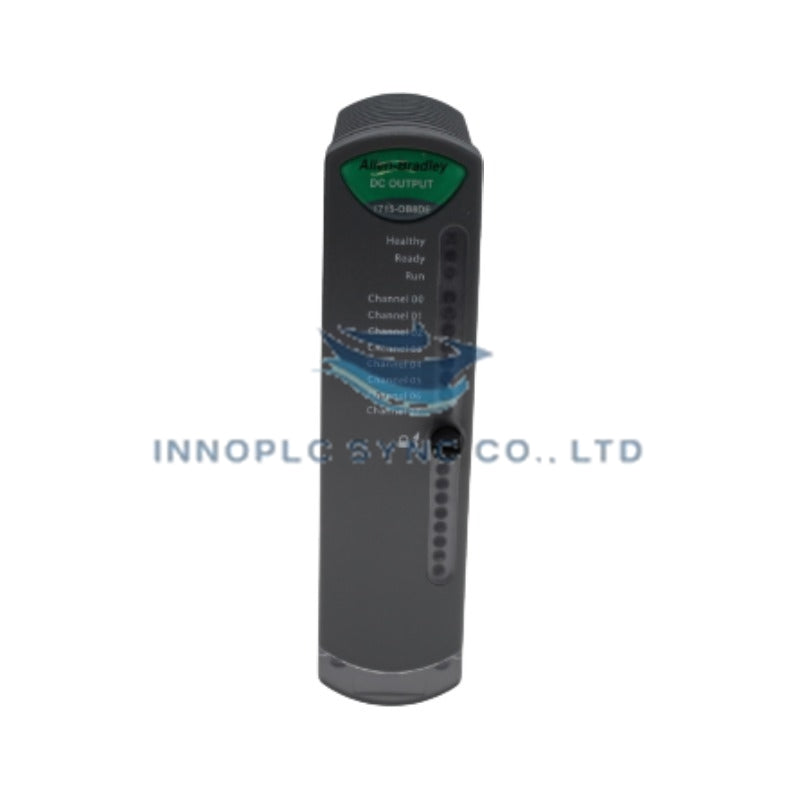

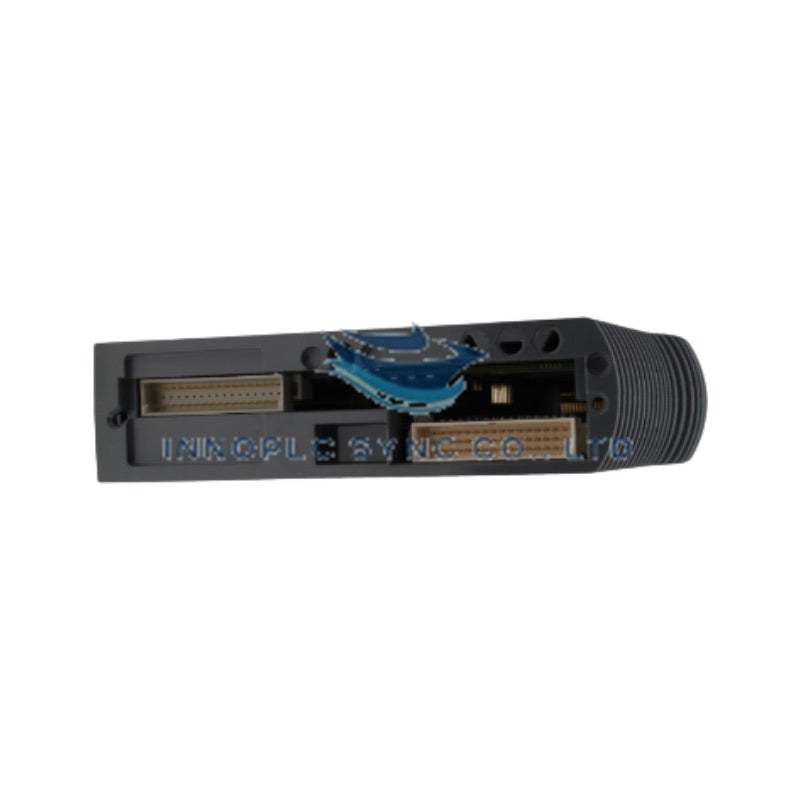

Módulo de saída Allen-Bradley 1715-OB8DE
O Allen-Bradley 1715-OB8DE, também catalogado como Módulo de Saídas Digitais 1715-OB8DE, funciona como um componente de hardware dedicado ao controlo de cargas digitais de 24 V CC e ao diagnóstico ao nível dos canais em plataformas de E/S redundantes Allen-Bradley 1715. Comanda diretamente atuadores de campo, relés e válvulas solenoides, gerindo simultaneamente a deteção de falhas em 8 saídas isoladas para manter um funcionamento tolerante a falhas sem interromper a execução do sistema.
Especificações de hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 1715-OB8DE |
| Marca | Allen-Bradley |
| Origem | Estados Unidos |
| Peso | 0,44 lb (0,20 kg) |
| Dimensões | Formato padrão de E/S 1715 |
| Temperatura de funcionamento | -25 a +70 graus C (-13 a +158 graus F) |
| Consumo de energia | Alimentado pelo barramento posterior do sistema; máximo de 1 A por ponto |
| Tipo de módulo | Módulo de saídas digitais redundantes |
| Canais de saída | 8 pontos (CC digital) |
| Intervalo de tensão | 18 a 32 V CC |
| Corrente de saída | 1 A por canal a 18-32 V CC |
| Diagnóstico | Deteção de falhas de linha / Monitorização de ruturas de fios ao nível dos canais |
| Tipo de montagem | Montagem em calha DIN |
| Grau de proteção | IP20 |
Desempenho de Ethernet determinística e do barramento posterior redundante
O módulo estabelece uma interface direta com o barramento posterior redundante 1715, utilizando redes EtherNet/IP determinísticas para garantir a entrega de dados críticos em termos temporais e a recuperação de falhas. Os estados dos canais, os sinalizadores de diagnóstico e os dados de integridade do circuito de saída são transferidos ciclicamente para o adaptador do processador ativo sem picos de latência na rede. A sincronização ao nível do hardware permite uma comutação sem interrupções entre módulos de saída duplamente redundantes instalados em ranhuras adjacentes da placa de base, mantendo o fornecimento contínuo de tensão às cargas de campo mesmo durante falhas de módulo de ponto único ou procedimentos de atualização da memória flash do firmware.
Perguntas frequentes
P: Como é que o 1715-OB8DE suporta a troca a quente durante o funcionamento redundante ativo?
R: O módulo suporta a remoção e inserção sob tensão (RIUP) quando instalado numa placa de base redundante 1715. O módulo redundante secundário mantém a corrente de carga sem interrupção da comutação enquanto o módulo alvo é substituído e ressincronizado.
P: Que ação executa o módulo durante uma falha de circuito aberto num canal de saída?
R: O diagnóstico integrado deteta condições de rutura da linha quando a corrente de saída desce abaixo dos limites de limiar. O registo de estado do canal é atualizado imediatamente, transmitindo uma interrupção de falha ao barramento posterior do controlador, enquanto mantém os canais não afetados totalmente operacionais.
Orientações para a instalação em campo
- Certifique-se de que a placa de base de E/S 1715 está firmemente montada numa calha DIN de 35 mm ligada à terra, dentro de um invólucro com classificação adequada às condições ambientais locais.
- Verifique se a cablagem da fonte de alimentação de campo fornece uma regulação estável de 18 a 32 V CC antes de efetuar a ligação aos blocos de terminais da placa de base.
- Mantenha uma separação adequada dos cabos, encaminhando a cablagem de saída digital de 24 V CC separadamente das linhas de CA de alta tensão e das saídas ruidosas de variadores de frequência.
- Ligue as blindagens de toda a cablagem de sinais de campo à barra de terra funcional (FE) principal do sistema, utilizando tranças de ligação à terra de baixa impedância para evitar disparos de diagnóstico induzidos por EMI.
- Alinhe a caixa do módulo com as ranhuras-guia da placa de base pretendida e pressione firmemente até que os trincos de bloqueio mecânico engatem totalmente.
